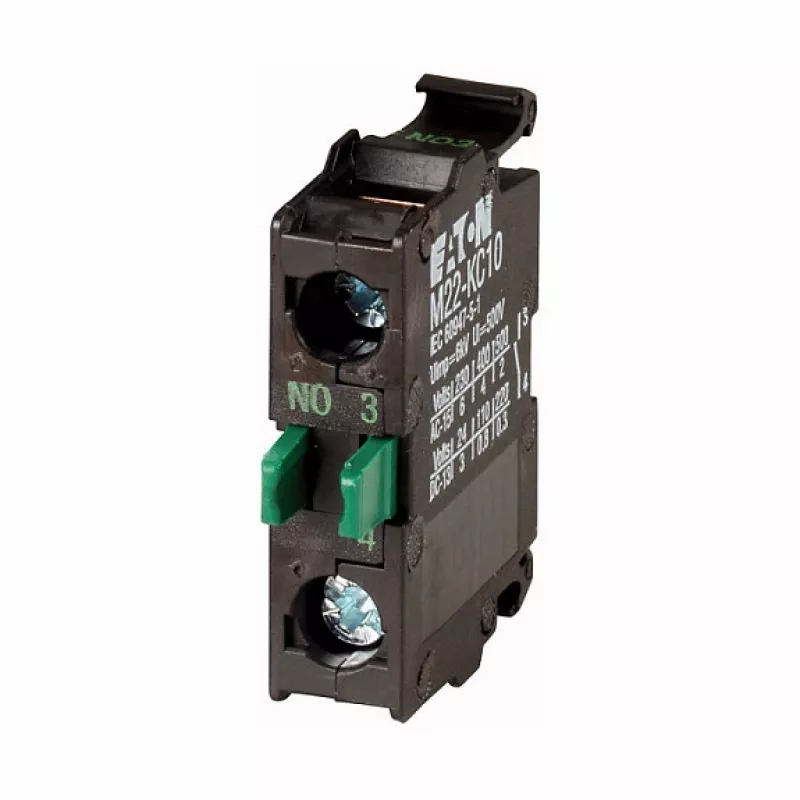

Eaton M22-KC10 Kontaktelement 1NO Schraubanschluss Bodenmontage 216380

Dieses Eaton M22-KC10 Kontaktelement ist ein grundlegender Baustein für Steuerstromkreise und bietet einen einzelnen Schließer in einem robusten, kompakten Gehäuse. Entwickelt für die M22-Serie von Drucktastern, Wahlschaltern und Befehlsgeräten, kombiniert es bewährte Silberlegierungskontakttechnologie mit einer Schraubanschlussklemme für zuverlässige, langfristige Leistung in industriellen Umgebungen.

Vorteile

Das Kontaktelement gewährleistet konsistentes Schalten unter anspruchsvollen Bedingungen. Seine Silberlegierungskontakte bieten einen niedrigen Kontaktwiderstand und eine hohe Beständigkeit gegen elektrische Erosion, während die Schraubklemmen eine schnelle und sichere Verdrahtung mit Standardwerkzeugen ermöglichen. Die Bodenmontage vereinfacht die Installation, und der IP20-Klemmschutz schützt vor versehentlichem Kontakt während Inbetriebnahme und Wartung.

Geeignet für

• Steuerstromkreise in Werkzeugmaschinen, Verpackungslinien und Prozessautomatisierung
• Industrielle Schalttafeln, die Schließerfunktionen benötigen
• Nachrüstung oder Wartung von Eaton M22-Serie Befehls- und Meldegeräten

Technische Daten

• Kontaktkonfiguration: 1 Schließer (NO)
• Bemessungsbetriebsspannung: 500 V AC / 250 V DC
• Bemessungsbetriebsstrom: 6 A bei 230 V AC (AC-15), 3 A bei 24 V DC (DC-13)
• Anschlussart: Schraubklemmen
• Montageart: Bodenmontage (kompatibel mit M22-Serie)
• Klemmenquerschnitt: 1 × (0,5–2,5) mm² massiv, 2 × (0,5–1,5) mm² massiv; flexibel mit Aderendhülse: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Bemessungsstoßspannung (Uimp): 6000 V
• Mechanische Lebensdauer: > 5 × 10⁶ Schaltspiele
• Schutzart (Klemmen): IP20
• Verschmutzungsgrad: 3
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: -40 bis +80 °C
• Normen: IEC/EN 60947-5-1, VDE 0660
• Kurzschlussschutz: Sicherung 10 A gG/gL

Empfehlungen

Stellen Sie sicher, dass alle Verbindungen mit dem empfohlenen Drehmoment angezogen werden und dass flexible Leiter mit geeigneten Aderendhülsen versehen sind. Überprüfen Sie immer die Eignung des Kontaktelements für Ihre spezifische Steuerspannung und Ihren Steuerstrom und verwenden Sie einen geeigneten Kurzschlussschutz.
