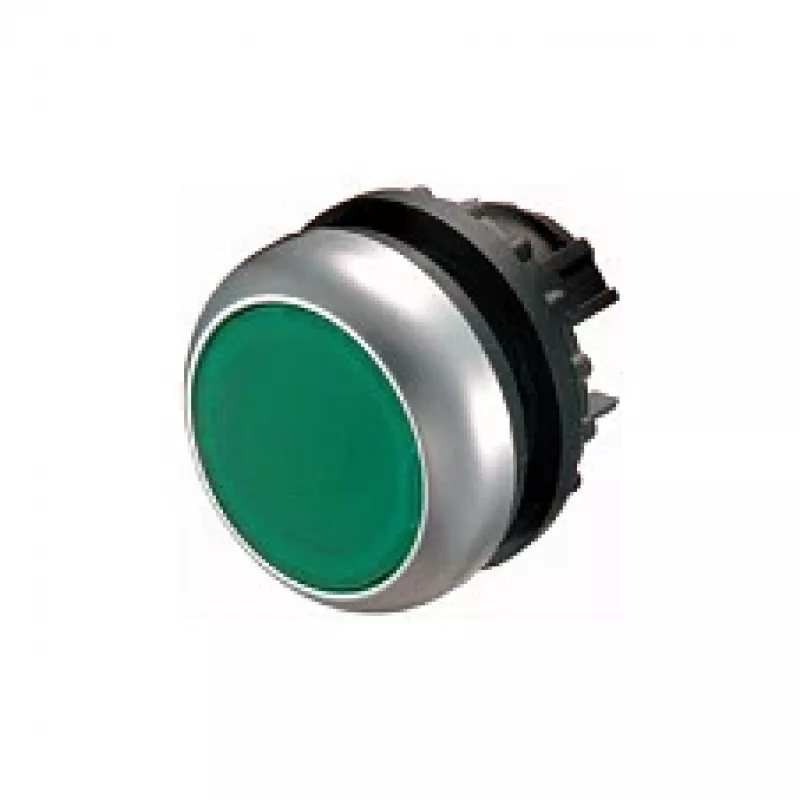

Eaton M22-D-G Flacher Drucktaster-Betätiger, Grün, Momentan, 22,5 mm, IP66/IP67/IP69K

In industriellen Schalttafeln ist ein zuverlässiger Drucktaster-Betätiger für einen sicheren und effizienten Maschinenbetrieb unerlässlich. Der Eaton M22-D-G flache Drucktaster-Betätiger bietet eine robuste, ergonomische Schnittstelle für momentane Steuerungsaufgaben und sorgt durch seine grüne Farbe und langlebige Konstruktion für eine klare visuelle Statusanzeige.

Für wen ist er geeignet

Dieser Betätiger ist ideal für Schaltschrankbauer, Maschinen-OEMs und Wartungstechniker, die einen hochwertigen, frontseitig montierbaren Drucktaster benötigen, der rauen Umgebungen standhält. Er eignet sich für Anwendungen in der Lebensmittelverarbeitung, Verpackung, Materialhandhabung und allgemeinen industriellen Automatisierung, wo häufige Betätigung und Abspritzbedingungen üblich sind.

Hauptmerkmale

• Flaches Betätigerprofil für bündige Montage und reduzierte versehentliche Betätigung
• Momentane (Federrückstellung) Betätigung für Tipp-Steuerung
• Hoher Schutzgrad: IP66, IP67, IP69K auf der Vorderseite, geeignet für Hochdruckreinigung
• NEMA 4X und 13 für Korrosionsbeständigkeit und Innen-/Außenbereich
• Weiter Betriebstemperaturbereich von -25 °C bis +70 °C
• Lange mechanische Lebensdauer von über 5 Millionen Betätigungen für reduzierten Wartungsaufwand
• Kompatibel mit Eaton M22-Serien Kontaktblöcken und Lampenfassungen für modularen Aufbau

Technische Daten

• Marke: Eaton
• Modell: M22-D-G
• MPN: 216596
• EAN: 4015082165963
• Produkttyp: Drucktaster-Betätiger
• Betätigerfarbe: Grün
• Betätigerform: Flach
• Betätigungsart: Momentan (Federrückstellung)
• Bohrungsdurchmesser für Montage: 22,5 mm
• Frontschutzart: IP66, IP67, IP69K
• NEMA-Schutzart: NEMA 4X, 13
• Umgebungstemperatur: -25 bis +70 °C
• Mechanische Lebensdauer: > 5.000.000 Betätigungen
• Frontringmaterial: Kunststoff
• Frontringfarbe: Titan (Silber/Grau)
• Beleuchtung: Unbeleuchtet
• Kompatibilität: Eaton M22-Serien Kontaktblöcke und Lampenfassungen
• Normenkonformität: IEC/EN 60947-5-1, VDE 0660 Teil 200
• Plattenstärkenbereich: 1 - 6 mm
• Montageart: Frontmontage

Tipps

Für eine vollständige Drucktaster-Baugruppe kombinieren Sie diesen Betätiger mit einem Eaton M22-Kontaktblock (z.B. M22-K10 für 1NO oder M22-K01 für 1NC). Stellen Sie sicher, dass der Schalttafelausschnitt exakt 22,5 mm beträgt und die Plattenstärke zwischen 1 und 6 mm liegt, um die IP69K-Dichtung zu erhalten. Verwenden Sie ein geeignetes Anzugsdrehmoment (0,8–1,2 Nm) an der Befestigungsmutter, um Schäden zu vermeiden.
