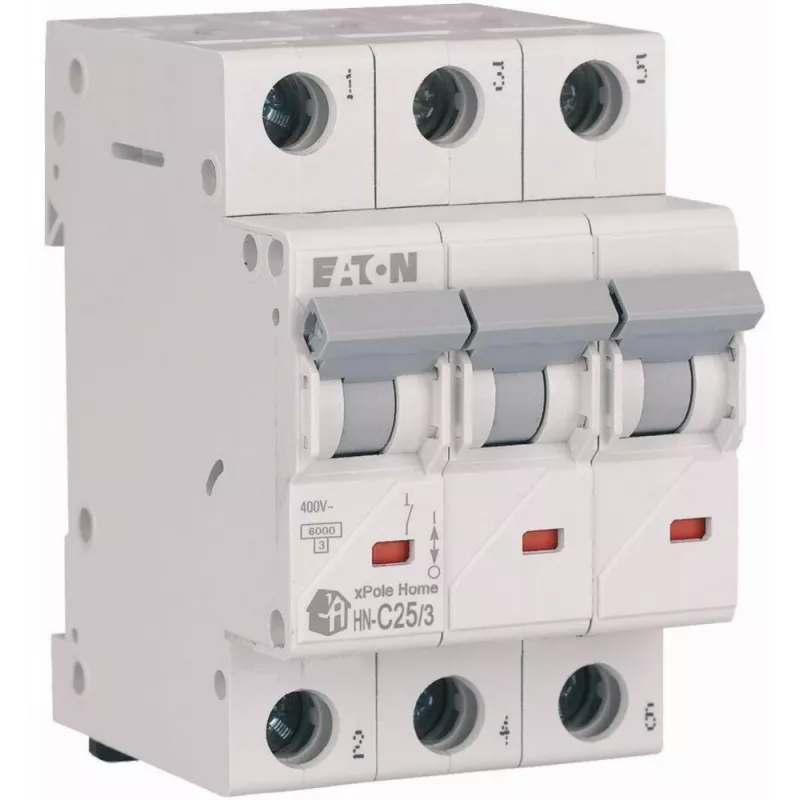

EATON HN-C25/3 Leitungsschutzschalter 25A 3-polig Typ C 6kA

Der EATON HN-C25/3 ist ein hochwertiger Leitungsschutzschalter (MCB) für den zuverlässigen Überstromschutz in Wohn-, Gewerbe- und Industrieanlagen. Mit einem Nennstrom von 25 A und einer Auslösecharakteristik Typ C bietet er optimalen Schutz gegen Kurzschlüsse und Überlastungen für Stromkreise mit moderaten Einschaltströmen, wie z. B. Beleuchtungs- und Motorlasten. Dieser 3-polige Schutzschalter belegt 3 Teilungseinheiten (54 mm) und ist für die Hutschienenmontage geeignet, was die Integration in Standardverteiler erleichtert.

Vorteile

Der EATON HN-C25/3 bietet eine robuste Leistung mit einem Bemessungskurzschlussausschaltvermögen von 6 kA nach IEC/EN 60898-1. Die Typ-C-Charakteristik gewährleistet eine selektive Auslösung bei induktiven Lasten und reduziert Fehlauslösungen. Der klare Kontaktstellungsanzeiger (rot/grün) ermöglicht eine schnelle visuelle Statusprüfung und erhöht die Sicherheit bei Wartungsarbeiten. Mit hoher elektrischer und mechanischer Lebensdauer (≥10.000 bzw. ≥20.000 Schaltspiele) bietet dieser MCB eine langlebige Zuverlässigkeit.

Geeignet für

• Überstromschutz von Beleuchtungskreisen, Steckdosen und kleinen Motorlasten
• Installation in Hutschienenverteilern in Wohn-, Gewerbe- und Industrieumgebungen
• Systeme, die einen 3-poligen Schutz mit 25 A Nennstrom und Typ-C-Auslösecharakteristik erfordern

Technische Daten

• Produkttyp: Leitungsschutzschalter (MCB)
• Polzahl: 3-polig
• Bemessungsstrom (In): 25 A
• Auslösecharakteristik: Typ C
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 400 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene
• Teilungseinheiten: 3 TE (54 mm)
• Energiebegrenzungsklasse: 3
• Schutzart: IP20 (Klemmen)
• Anschlussquerschnitt (massiv/feindrähtig): 1-25 mm²
• Norm: IEC/EN 60898-1
• Elektrische Lebensdauer: ≥ 10.000 Schaltspiele
• Mechanische Lebensdauer: ≥ 20.000 Schaltspiele
• Betriebstemperaturbereich: -25 bis +50 °C
• Anschlussart: Schraubklemmen
• Anzeige: Kontaktstellungsanzeiger (rot/grün)

Empfehlungen

Für eine optimale Leistung sollte der Schutzschalter von einem qualifizierten Elektriker installiert werden und das Kurzschlussvermögen des Systems 6 kA nicht überschreiten. Dieser Schutzschalter ist für den Einsatz in Stromkreisen mit einer Nennspannung von 400 V AC geeignet und sollte basierend auf den Lastcharakteristiken und der Kabeldimensionierung ausgewählt werden.
