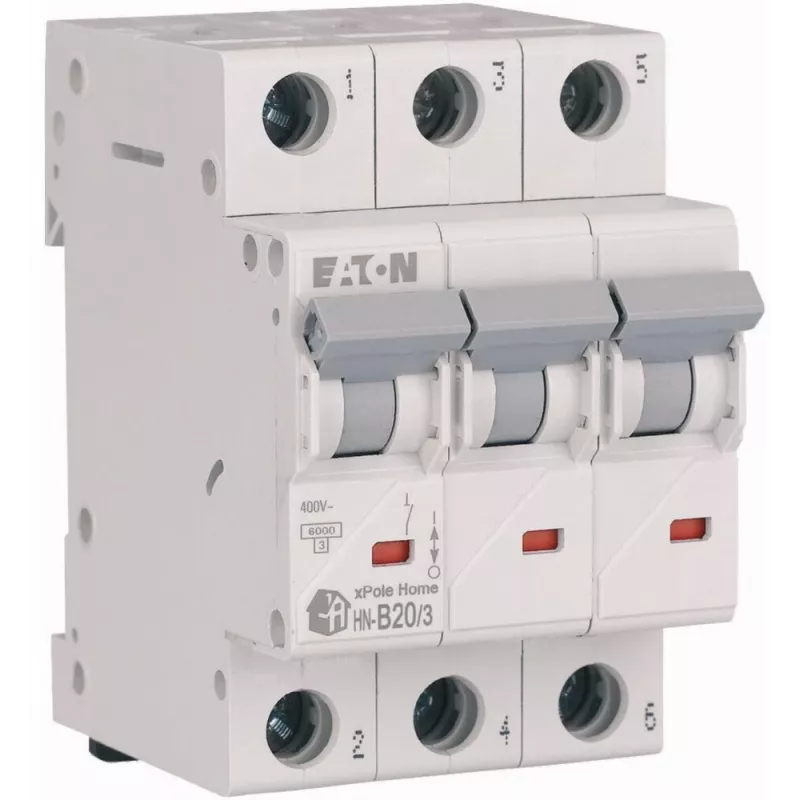

EATON HN-B20/3 Leitungsschutzschalter B 20A 3P 3M 6kA

Der EATON HN-B20/3 ist ein hochwertiger Leitungsschutzschalter (MCB) für den zuverlässigen Überstromschutz in elektrischen Installationen. Mit einem Bemessungsstrom von 20 A und einer B-Auslösecharakteristik eignet er sich ideal zum Schutz von Beleuchtungskreisen, Steckdosen und anderen ohmschen oder leicht induktiven Lasten. Dieser 3-polige LS-Schalter hat ein Kurzschlussausschaltvermögen von 6 kA und erfüllt die Normen IEC/EN 60898-1, was Sicherheit und Leistung in Wohn-, Gewerbe- und Industrieanwendungen gewährleistet.

Vorteile

• Zuverlässiger Überstrom- und Kurzschlussschutz
• Kompaktes 3-Modul-Design (52,5 mm) für platzsparende Hutschienenmontage
• Hohes Ausschaltvermögen von 6 kA für erhöhte Sicherheit
• Weiter Betriebstemperaturbereich (-25 bis +70 °C)
• Lange elektrische und mechanische Lebensdauer (10.000/20.000 Zyklen)
• Schraubklemmen für sichere und einfache Verdrahtung

Geeignet für

• Beleuchtungskreise
• Steckdosen
• Motorschutz (kleine Motoren)
• Wohn- und Gewerbeverteiler
• Industrielle Schalttafeln

Technische Daten

• Produkttyp: Leitungsschutzschalter (MCB)
• Bemessungsstrom: 20 A
• Polzahl: 3-polig
• Auslösecharakteristik: Typ B
• Kurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene
• Teilungsbreite: 3 Module (52,5 mm)
• Normenkonformität: IEC/EN 60898-1
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt (starr): 1-25 mm²
• Anschlussquerschnitt (flexibel): 1-16 mm²
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Betriebstemperatur: -25 bis +70 °C
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen

Empfehlungen

Für optimalen Schutz sollte der LS-Schalter von einem qualifizierten Elektriker installiert und innerhalb seiner Nenndaten verwendet werden. Überprüfen Sie stets die Kompatibilität mit Ihrem Verteiler und den Lastanforderungen.
