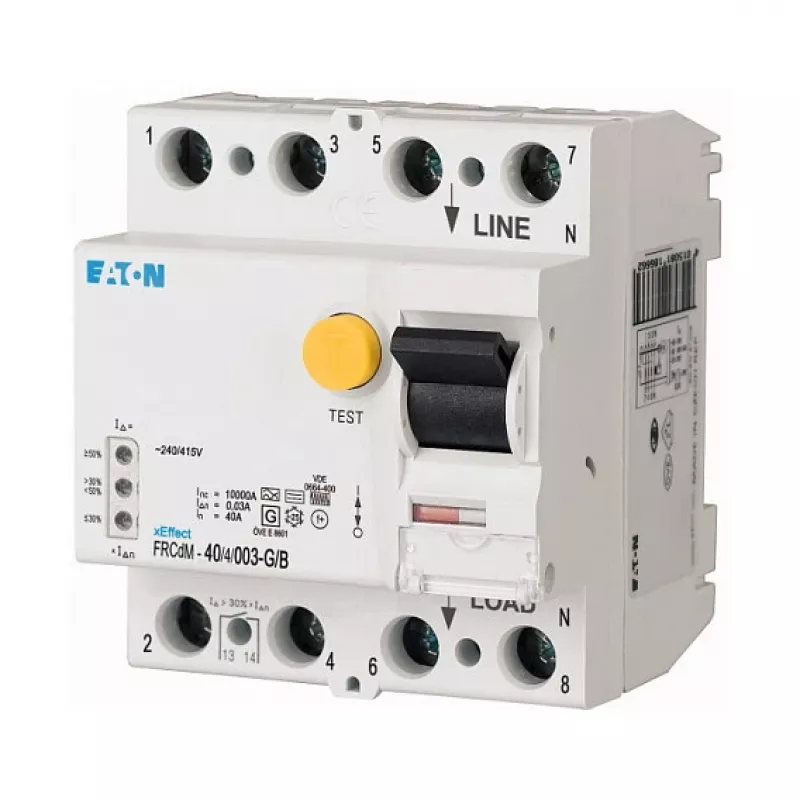

Eaton FRCDM-40/4/003-G/B Digital Type B RCD 40A 4-Pole 30mA 230/400V AC DIN Rail

In Industrieanlagen und Gewerbegebäuden erfordert der Schutz von Personen und Geräten vor Fehlerströmen ein Gerät, das sowohl auf Wechsel- als auch auf pulsierende Gleichfehler reagiert. Das digitale Fehlerstrom-Schutzgerät (RCD) Eaton FRCDM-40/4/003-G/B meistert diese Herausforderung mit einem Bemessungsstrom von 40 A, vier Polen und einer Empfindlichkeit von 30 mA. Seine Typ-B-Klassifizierung gewährleistet die Erkennung glatter Gleichfehlerströme und eignet sich daher für Stromkreise mit Frequenzumrichtern, USV-Anlagen oder Ladeinfrastruktur. Die digitale Funktionalität bietet eine verbesserte Test- und Statusanzeige, was Wartung und Überprüfung vereinfacht.

Technische Daten

• Bemessungsstrom: 40 A
• Polzahl: 4
• Bemessungsfehlerstrom: 30 mA
• RCD-Typ: B (allstromsensitiv)
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Kurzschlussfestigkeit: 10 kA
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Montage: DIN-Schiene
• Teilungseinheiten: 4 Module (ca. 70 mm)
• Anschlussquerschnitt: 1,5–35 mm²
• Schutzart: IP20 (Klemmen), IP40 (im Gehäuse)
• Betriebstemperatur: -25 bis +60 °C
• Normen: IEC/EN 61008-1, VDE 0664 Teil 10
• Elektrische Lebensdauer: >10.000 Schaltspiele
• Mechanische Lebensdauer: >20.000 Schaltspiele
• Stoßstromfestigkeit: 3 kA (8/20 µs)

Warum dieses Gerät?

Die Typ-B-Empfindlichkeit erfasst Fehlerströme, die herkömmliche Typen AC oder A übersehen, und reduziert so das Risiko unerkannter Fehler in modernen Elektroinstallationen. Die digitale Statusanzeige und Testfunktion optimieren Routineprüfungen, während die robuste Konstruktion und der weite Temperaturbereich einen zuverlässigen Betrieb in anspruchsvollen Umgebungen gewährleisten. Die Einhaltung internationaler Normen bietet Vertrauen in Sicherheit und Leistung.

Ideale Anwendungsfälle

• Schutz von Stromkreisen mit Frequenzumrichtern und Antrieben
• Ladestationen für Elektrofahrzeuge und Photovoltaikanlagen
• USV-Anlagen und Rechenzentren
• Industriemaschinen mit Drehstromlasten
• Gewerbegebäude mit gemischten elektrischen Lasten

Wissenswertes

Das Gerät wird auf eine Standard-35-mm-DIN-Schiene montiert und belegt vier Teilungseinheiten. Die Klemmen akzeptieren Leiter von 1,5 bis 35 mm² (starr oder flexibel). Für einen erhöhten Schutz in einem Gehäuse installieren, um IP40 zu erreichen. Vor der Installation stets die Kompatibilität mit örtlichen Vorschriften und der Systemauslegung prüfen.
