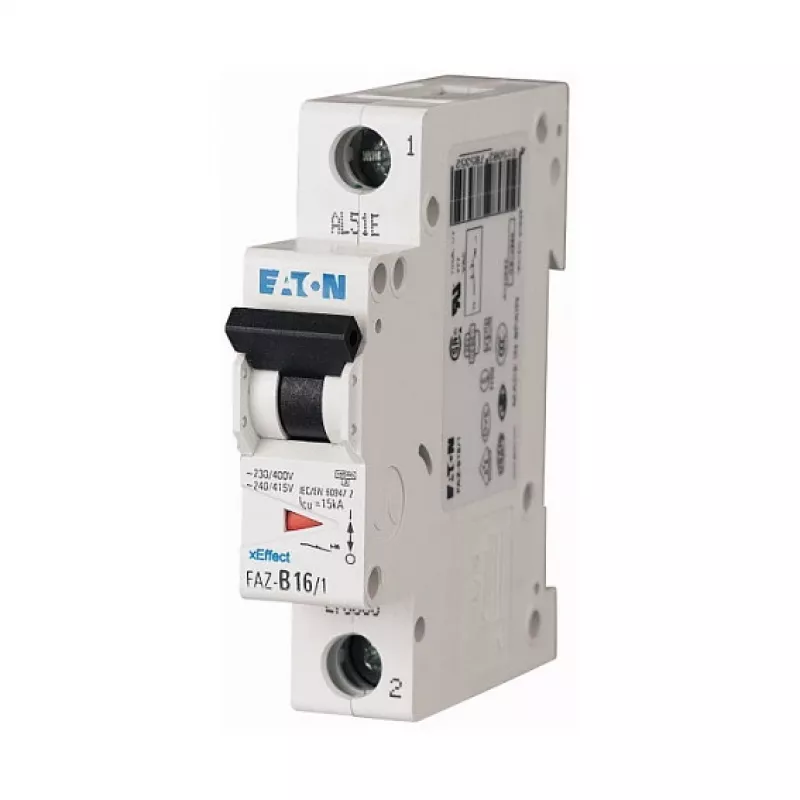

Eaton FAZ-B16/1 Leitungsschutzschalter MCB, 16 A, 1-polig, Typ B, 6 kA (278535)

Mit einer Ausschaltvermögen von 6 kA und einem kompakten 1-poligen Design bietet der Eaton FAZ-B16/1 zuverlässigen Überstromschutz für Abzweigstromkreise in Wohn- und Gewerbeanlagen. Dieser Leitungsschutzschalter (MCB) löst bei 16 A mit Typ-B-Charakteristik aus und gewährleistet eine schnelle Reaktion auf Kurzschlüsse, während er normale Einschaltströme toleriert.

Überblick

Der FAZ-B16/1 ist Teil der bewährten FAZ-Serie von Eaton, entwickelt für die Hutschienenmontage und mit einer breiten Palette an Zubehör erhältlich. Er erfüllt die Normen EN 60898-1 und IEC 60898-1 und eignet sich für den Einsatz in Verteilerkästen, Unterverteilungen und Endstromkreisen. Der thermisch-magnetische Auslösemechanismus des Schutzschalters bietet zuverlässigen Schutz gegen Überlast und Kurzschluss.

Besonderheiten

• Typ-B-Auslösecharakteristik (3-5 x In) – ideal für Wohn- und leichte Gewerbelasten
• 6 kA Bemessungsschaltvermögen nach EN 60898 – robuster Schutz für die meisten Niederspannungsnetze
• Energiebegrenzungsklasse 3 – reduziert die Durchlassenergie und schützt nachgeschaltete Geräte
• IP20 Klemmen- und IP40 Frontschutz – sicher für den normalen Innenbereich
• Großer Klemmenbereich (1-25 mm² massiv, 1-16 mm² feindrähtig) – flexible Verdrahtungsoptionen

Technische Details

• Polzahl: 1
• Bemessungsstrom (In): 16 A
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungsschaltvermögen (Icn): 6 kA
• Frequenz: 50/60 Hz
• Montage: Hutschiene (35 mm)
• Klemmschutz: IP20; Frontschutz: IP40
• Betriebstemperatur: -25 °C bis +75 °C
• Elektrische Lebensdauer: >10.000 Zyklen; Mechanische Lebensdauer: >20.000 Zyklen
• Verschmutzungsgrad: 2; Bemessungsstoßspannung (Uimp): 4 kV
• Normen: EN 60898-1, IEC 60898-1

Unser Fazit

Für Elektriker und Schaltschrankbauer, die einen zuverlässigen 16-A-Leitungsschutzschalter mit Typ-B-Charakteristik suchen, bietet der Eaton FAZ-B16/1 bewährte Leistung, robuste Konstruktion und einfache Installation. Sein 6-kA-Schaltvermögen und die Energiebegrenzungsklasse 3 machen ihn zu einer soliden Wahl für den Schutz von Beleuchtung, Steckdosen und kleinen Gerätestromkreisen.
