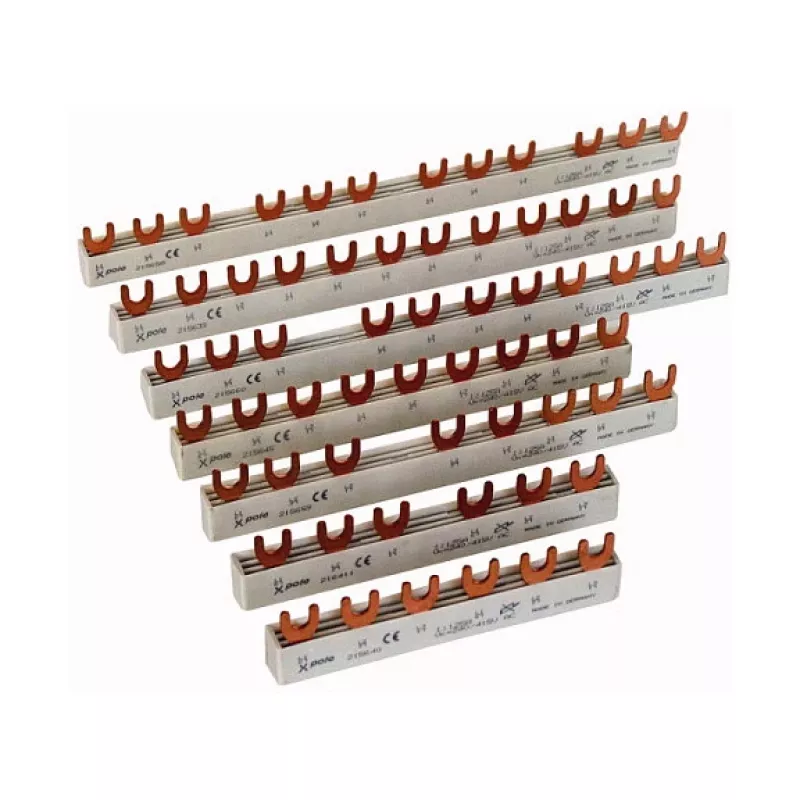

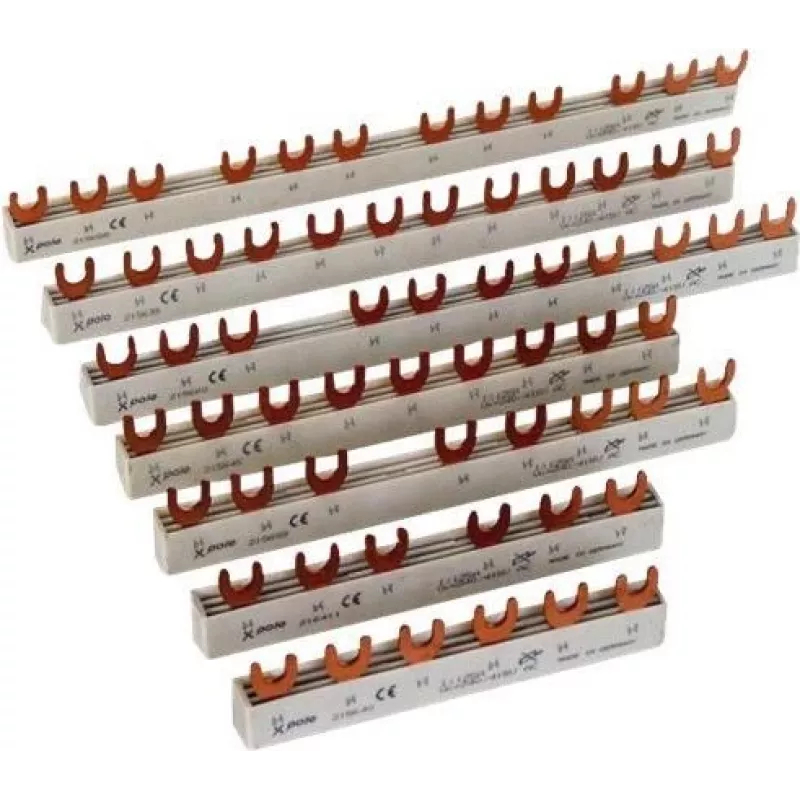

EATON EVG Euro-Vario-S 3-Phasen-Sammelschiene 12 Module 63A 10mm² Stifttyp (215639)

Beim Aufbau oder der Aufrüstung einer dreiphasigen Verteileranlage besteht die Herausforderung oft darin, eine saubere und zuverlässige Stromverteilung zu mehreren modularen Geräten ohne übermäßige Verdrahtung sicherzustellen. Die EATON EVG Euro-Vario-S 3-Phasen-Sammelschiene löst dieses Problem, indem sie eine kompakte, vollisolierte 12-Modul-Sammelschiene bietet, die Verbindungen vereinfacht und die Installationszeit reduziert.

Für wen ist sie geeignet

Diese Sammelschiene ist ideal für Elektriker, Schaltschrankbauer und Wartungstechniker, die eine zuverlässige Methode zur Stromverteilung von einer dreiphasigen Versorgung zu modularen Geräten wie Leitungsschutzschaltern und Fehlerstromschutzschaltern in elektrischen Gehäusen benötigen. Sie eignet sich besonders für die Hutschienenmontage, wenn der Platz begrenzt ist.

Hauptmerkmale

• 3-phasige, 3-polige Konfiguration unterstützt Standard-230/400-V-AC-Systeme
• Bemessungsstrom von 63 A gewährleistet eine robuste Leistungshandhabung für anspruchsvolle Anwendungen
• 12 Modulpositionen mit 18-mm-Teilung bieten Platz für eine breite Palette modularer Geräte
• Stifttyp-Verbindung (Stift) für sichere und unkomplizierte Geräteverbindung
• 10 mm² Kupferleiter gewährleistet geringen Widerstand und effiziente Stromübertragung
• Vollisolierte Bauweise erhöht die Sicherheit und reduziert das Risiko versehentlichen Kontakts
• Hutschienenkompatibel für einfache Montage in Standardgehäusen
• Schutzart IP20 für den Innenbereich geeignet

Technische Daten

• Marke: EATON
• Modell: EVG-3PHAS/12MODUL
• MPN: 215639
• EAN: 4015082156398
• Anzahl der Phasen: 3-phasig
• Anzahl der Pole: 3-polig
• Anzahl der Module: 12
• Bemessungsstrom (In): 63 A
• Bemessungsspannung (Un): 230/400 V AC
• Anschlussart: Stifttyp (Stift)
• Modulteil: 18 mm
• Leitermaterial: Kupfer
• Leiterquerschnitt: 10 mm²
• Isolierung: Vollisoliert
• Montageart: Hutschienenkompatibel
• Schutzart: IP20
• Serie: EVG Euro-Vario-Schiene
• Anwendung: Stromverteilung in elektrischen Gehäusen
• Kompatibilität: Für modulare Geräte (z. B. Leitungsschutzschalter, Fehlerstromschutzschalter)
• Farbe: Grau/Schwarz

Tipps

Überprüfen Sie vor der Installation, ob Ihre Geräte mit Stifttyp-Sammelschienen kompatibel sind und dass die Gesamtstromaufnahme den Nennwert von 63 A nicht überschreitet. Befolgen Sie stets die örtlichen Elektrovorschriften und stellen Sie sicher, dass die Sammelschiene ordnungsgemäß auf der Hutschiene befestigt ist. Verwenden Sie für beste Leistung EATON-Modulgeräte, die für dieses Sammelschienensystem ausgelegt sind.
