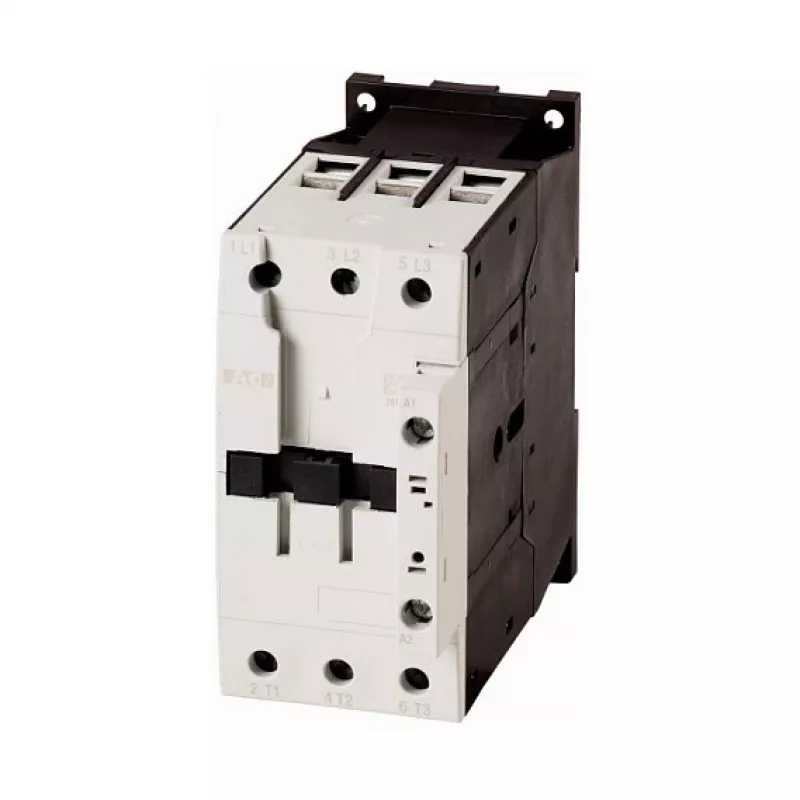

Eaton DILM65 3-poliges Leistungsschütz, 230 V 50 Hz / 240 V 60 Hz Spule, 65 A AC-3, 30 kW 400 V, Schraubanschlüsse, Hutschienenmontage

Das Eaton DILM65 Leistungsschütz zeichnet sich als robuste, leistungsstarke Schaltlösung für dreiphasige Motorlasten bis 30 kW bei 400 V AC-3 aus. Im Gegensatz zu vielen Schützen, die bei Haltbarkeit oder Montagefreundlichkeit Kompromisse eingehen, vereint das DILM65 eine kompakte Bauform mit einem Bemessungsbetriebsstrom von 65 A und einer elektrischen Lebensdauer von 1,5 Millionen Schaltspielen, was es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Umgebungen macht. Seine Doppelfrequenzspule (230 V 50 Hz / 240 V 60 Hz) gewährleistet Kompatibilität mit regionalen Stromstandards, während die integrierten Hilfskontakte (1 Schließer + 1 Öffner) die Steuerstromkreisintegration ohne zusätzliches Zubehör vereinfachen.

Highlights

• 3-poliger Hauptstromkreis ausgelegt für 65 A (AC-3, 400 V) und 30 kW Motorleistung
• Doppelt ausgelegte Spule: 230 V bei 50 Hz oder 240 V bei 60 Hz für den weltweiten Einsatz
• Integrierte Hilfskontakte: 1 Schließer + 1 Öffner
• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele bei AC-3-Betrieb
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 8 kV für erhöhte Sicherheit
• Flexible Montage: Hutschiene oder Schraubbefestigung, mit Schraubanschlüssen für sichere Verdrahtung
• Weiter Betriebstemperaturbereich von -25 °C bis +60 °C

Im täglichen Einsatz

Die Installation des DILM65 ist dank der beiden Montagemöglichkeiten und der übersichtlichen Anschlussanordnung unkompliziert. Die Schraubanschlüsse akzeptieren Leiter bis 50 mm² (massiv) oder 2 x 16 mm² (feindrähtig), was eine flexible Verdrahtung in Schaltschränken ermöglicht. Die Schutzart IP20 ist für den Einsatz in Innenräumen geeignet, und das kompakte Design spart wertvollen Platz. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und geringem Leistungsverlust von 4,5 W pro Pol arbeitet das Schütz effizient und leise, wodurch Wartungsintervalle und Energiekosten über die lange Lebensdauer reduziert werden.

Technische Daten im Überblick

• Marke: Eaton
• Modell: DILM65
• MPN: 277894
• EAN: 4015082778941
• Produkttyp: Leistungsschütz
• Polzahl: 3
• Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
• Spulenspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Gebrauchskategorie: AC-3
• Hilfskontakte: 1 Schließer + 1 Öffner
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Schutzart: IP20
• Montage: Hutschiene oder Schraubbefestigung
• Anschlussart: Schraubanschlüsse
• Anschlussquerschnitt Hauptstromkreis: 1 x 50 mm² / 2 x 16 mm²
• Leistungsverlust pro Pol: 4,5 W
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Normen: IEC/EN 60947

Abschließende Anmerkung

Das Eaton DILM65 ist ein bewährtes Arbeitstier für Motorsteuerungsanwendungen und bietet eine seltene Kombination aus hoher Schaltleistung, Doppelfrequenzspulen-Kompatibilität und langfristiger Zuverlässigkeit. Ob Sie ein bestehendes Panel aufrüsten oder eine neue Installation entwerfen, dieses Schütz liefert konstante Leistung und Sicherheit.
