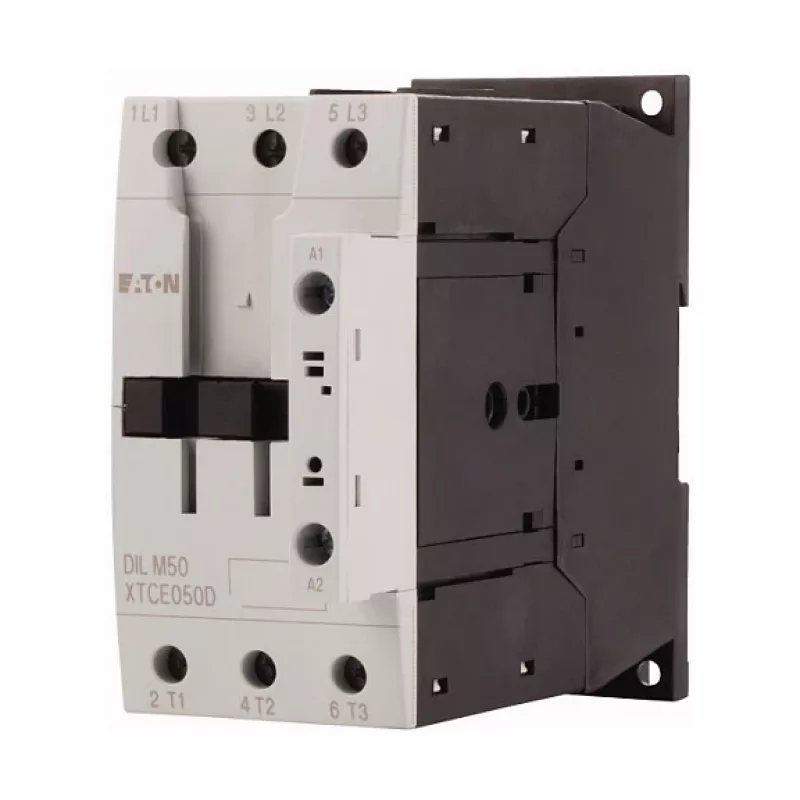

EATON DILM50 Leistungsschütz, 3-polig, 22 kW AC-3, 230 V Spule, 400 V, 277838

In industriellen Schaltschränken und Motorsteuerzentralen ist das zuverlässige Schalten von Drehstrommotoren entscheidend. Das Eaton DILM50 Leistungsschütz bewältigt Motorlasten bis zu 22 kW bei 400 V AC-3-Betrieb und ist damit eine gängige Wahl für Förderbänder, Pumpen und Kompressoren. Mit einer 230 V AC-Spule, die bei 50/60 Hz arbeitet, integriert sich dieses Schütz nahtlos in Standard-Steuerstromkreise und gewährleistet einen zuverlässigen Betrieb in einer Vielzahl von Anwendungen.

Wichtige technische Daten

• 3-poliges Leistungsschütz für die Gebrauchskategorie AC-3
• Bemessungsbetriebsstrom: 50 A bei 400 V AC
• Bemessungsbetriebsleistung: 22 kW bei 400 V AC-3
• Steuerspannung: 230 V AC, 50/60 Hz
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3)
• Schutzart: IP20
• Befestigung: Hutschiene oder Schraubbefestigung
• Normen: IEC/EN 60947

Warum dieses Produkt wählen

Die Schütze der DILM-Serie von Eaton sind auf Langlebigkeit und Benutzerfreundlichkeit ausgelegt. Das DILM50 bietet ein kompaktes Design, das wertvollen Platz im Schaltschrank spart, während seine Schraubklemmen die Verdrahtung und Wartung vereinfachen. Das Gerät ist für raue Industrieumgebungen gebaut und arbeitet in einem Temperaturbereich von -25 bis +60 °C, was eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen gewährleistet.

Ideale Anwendungsfälle

• Motorstart und -stopp in Fördersystemen
• Steuerung von Pumpen, Ventilatoren und Kompressoren
• Automatisierungsschränke in Fertigungsanlagen
• Beleuchtungs- und Heizungssteuerungen
• HLK-Systeme und Gebäudetechnik

Gut zu wissen

Dieses Schütz wird ohne integrierte Hilfskontakte geliefert, diese können jedoch einfach über modulare Hilfsschalterblöcke ergänzt werden, sodass Sie das Gerät an Ihre spezifische Steuerlogik anpassen können. Empfohlene Sicherung für den Kurzschlussschutz: gG/gL 50 A bei 400 V. Das Produkt ist Teil der breiten DILM-Reihe von Eaton, die für hohe Schaltleistung und lange Lebensdauer bekannt ist.
