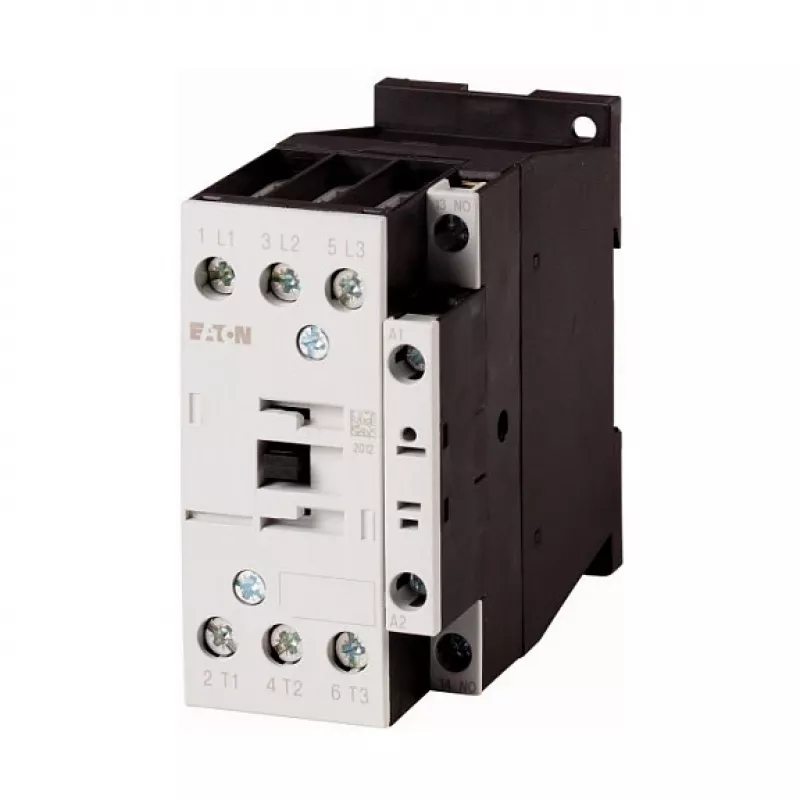

Eaton DILM32-10 Leistungsschütz – 3 Pole + 1 NO Hilfskontakt, 230V AC 50/60Hz Spule, 15kW @ 400V AC-3, 32A, Schraubanschlüsse, IP20, 277268

Dieses Eaton DILM32-10 Leistungsschütz ist für anspruchsvolle Motorsteuerungsanwendungen entwickelt und vereint robuste Schaltleistung mit kompakter Bauform. Es ist für Drehstrommotoren bis 15 kW (AC-3 bei 400 V) ausgelegt und bietet zuverlässigen Betrieb und lange Lebensdauer auch bei hohen Schalthäufigkeiten. Die 230 V AC Spule gewährleistet eine einfache Integration in Standard-Steuerkreise.

Highlights

• 3-poliges Schütz mit 1 Schließer Hilfskontakt
• Bemessungsbetriebsstrom: 32 A (AC-3, 400 V)
• Schaltleistung: 15 kW bei 400 V AC-3
• Spulenspannung: 230 V AC, 50/60 Hz
• Bemessungsisolationsspannung: 690 V; Stoßspannungsfestigkeit: 6 kV
• Schraubanschlüsse für sichere und werkzeugfreundliche Verdrahtung
• IP20 fingersicheren Schutz für den Schaltschrankeinbau

Im täglichen Einsatz

Dieses Schütz ist eine praktische Wahl für Motorstarter, Pumpensteuerungen, Kompressoreinheiten und Fördersysteme. Seine kompakten Abmessungen ermöglichen eine hohe Packungsdichte in Schaltschränken, während die Schraubanschlüsse Standardleiter akzeptieren und die Wartung vereinfachen. Das Gerät arbeitet zuverlässig über einen weiten Temperaturbereich und eignet sich sowohl für den leichten industriellen als auch für den schweren Einsatz.

Technische Daten

• Anzahl der Pole: 3
• Hilfskontakte: 1 NO
• Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
• Spulenspannung: 230 V AC
• Spulenfrequenz: 50/60 Hz
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: Hutschiene oder Schraubbefestigung
• Anschlussart: Schraubanschlüsse
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +60°C
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Abschließender Hinweis

Gestützt auf die technische Kompetenz von Eaton erfüllt dieses DILM32-10 Schütz die Normen IEC/EN 60947 und bietet eine zuverlässige Lösung für die Motorsteuerung. Ob bei der Aufrüstung bestehender Schaltschränke oder beim Aufbau neuer – sein bewährtes Design gewährleistet langfristige Leistung und Sicherheit.
