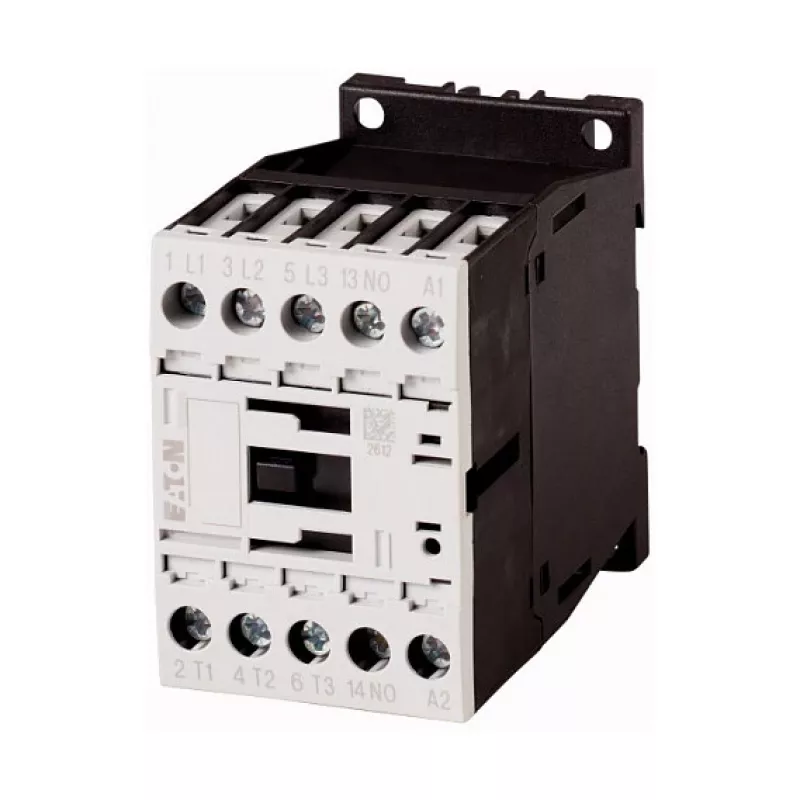

Eaton DILM12-10 Leistungsschütz – 230V AC Spule, 3-polig + 1 NO, 12A AC-3, 5,5kW, IP20, Hutschienenmontage

Ausgelegt für Motorlasten von 5,5 kW bei 400V AC-3, kombiniert das Eaton DILM12-10 Schütz eine 230V AC Spule mit einem robusten 3-poligen Hauptkontaktsatz plus einem Hilfskontakt (1 Schließer). Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen ist dieses kompakte Gerät mit 45 mm Breite für industrielle Schaltanwendungen gebaut, die Zuverlässigkeit erfordern.

Überblick

Das DILM12-10 ist ein vielseitiges Leistungsschütz aus der Eaton DILM-Serie, entwickelt für die Steuerung von Drehstrommotoren und anderen AC-Lasten. Sein 230V AC Steuerkreis ermöglicht den direkten Anschluss an Standard-Steuerspannungen, während der Nennbetriebsstrom von 12 A (AC-3 bei 400V) und die Schaltleistung von 5,5 kW es für eine breite Palette von Motorstartern, Fördersystemen und Pumpensteuerungen geeignet machen. Die Schutzart IP20 und Schraubklemmen gewährleisten eine sichere und zuverlässige Verdrahtung in Schaltschränken.

Besondere Merkmale

• Zuverlässiges Schalten: 10 Millionen mechanische Schaltspiele und 1,5 Millionen elektrische Schaltspiele (AC-3) gewährleisten eine lange Lebensdauer.
• Kompaktes Design: 45 mm Breite spart Platz im Schaltschrank, ohne Kompromisse bei der Leistung.
• Integrierter Hilfskontakt: 1 Schließer für Statusrückmeldung oder Verriegelung.
• Internationale Normen: Erfüllt IEC/EN 60947 und VDE 0660 für weltweite Akzeptanz.
• Vielseitige Montage: Hutschienen- oder Schraubbefestigung für verschiedene Installationsarten.

Technische Details

• Steuerspannung: 230 V AC (50/60 Hz)
• Nennbetriebsstrom (AC-3, 400V): 12 A
• Nennbetriebsleistung (AC-3, 400V): 5,5 kW
• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Abmessungen (B × H): 45 mm × 68 mm
• Umgebungstemperatur: -25 bis +60 °C
• Normen: IEC/EN 60947, VDE 0660

Unser Fazit

Für Motorsteuerkreise, die ein bewährtes Schütz mit großzügigem Schaltstrom und einer klaren 230V Spule erfordern, bietet das Eaton DILM12-10 die Leistung, Haltbarkeit und kompakte Bauweise, der Schaltschrankbauer und Wartungsteams vertrauen.
