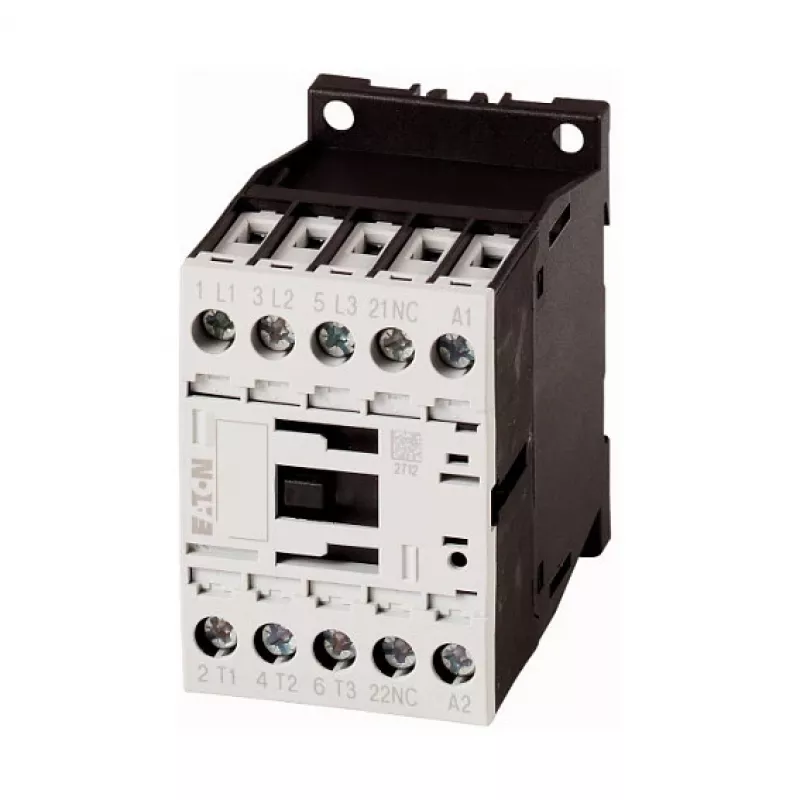

Eaton DILM12-01(24VDC) Leistungsschütz, 3-polig, 12A AC-3, 24V DC Spule, IP20 – Schwarz/Weiß, 45x68mm (276880)

In industriellen Automatisierungsschränken, in denen zuverlässige Motorsteuerung unerlässlich ist, bietet das Eaton DILM12-01(24VDC) konstante Schaltleistung. Dieses kompakte 3-polige Leistungsschütz ist für AC-3 Motorstartanwendungen bis 5,5 kW bei 400 V ausgelegt und eignet sich ideal für Förderbänder, Pumpen, Ventilatoren und Werkzeugmaschinen. Mit einer robusten 24 V DC Spule integriert es sich nahtlos in SPS-gesteuerte Systeme.

Technische Daten

• Typ: Leistungsschütz
• Spulenspannung: 24 V DC
• Polzahl: 3
• Hauptkontaktkonfiguration: 3 Schließer (NO)
• Hilfskontaktkonfiguration: 1 Öffner (NC)
• Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Befestigungsart: Hutschiene oder Schraubbefestigung
• Schutzart: IP20
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Anschlussart: Schraubklemmen
• Elektrische Lebensdauer (AC-3): 10 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Normen: IEC/EN 60947, VDE 0660
• Abmessungen (B × H): 45 mm × 68 mm
• Farbe: Schwarz/Weiß

Warum dieses Produkt wählen

Das Eaton DILM12-01 zeichnet sich durch seine kompakte Bauform und außergewöhnliche Langlebigkeit aus. Die mechanische Lebensdauer von 10 Millionen Schaltspielen reduziert Wartungsintervalle, während die Schraubklemmen eine unkomplizierte Verdrahtung ermöglichen. Die 24 V DC Spule ist mit modernen Steuerungssystemen kompatibel und verbraucht nur minimale Leistung. Mit zwei Befestigungsoptionen – Hutschiene oder Schrauben – passt sich dieses Schütz verschiedenen Gehäusedesigns an. Die Schutzart IP20 bietet Schutz gegen feste Fremdkörper größer als 12 mm und ist für Schaltschränke geeignet.

Ideale Anwendungsfälle

• Motorsteuerung in industriellen Automatisierungslinien
• Förderanlagen und Materialtransportausrüstung
• Pumpen- und Ventilatorsteuerung in HLK- und Prozessindustrien
• Werkzeugmaschinen und Fertigungsmaschinen
• Schalten von ohmschen und induktiven Lasten in Schalttafeln

Gut zu wissen

Dieses Produkt ist das Eaton Modell DILM12-01(24VDC), Herstellernummer 276880, EAN 4015082768805. Der 1 NC Hilfskontakt liefert ein Rückmeldesignal für die Statusüberwachung. Für Anwendungen mit höheren Strömen erwägen Sie die Eaton DILM-Serie mit größeren Nennwerten. Überprüfen Sie vor der Installation immer die Kompatibilität mit Ihrem spezifischen Motor und Steuerkreis.
