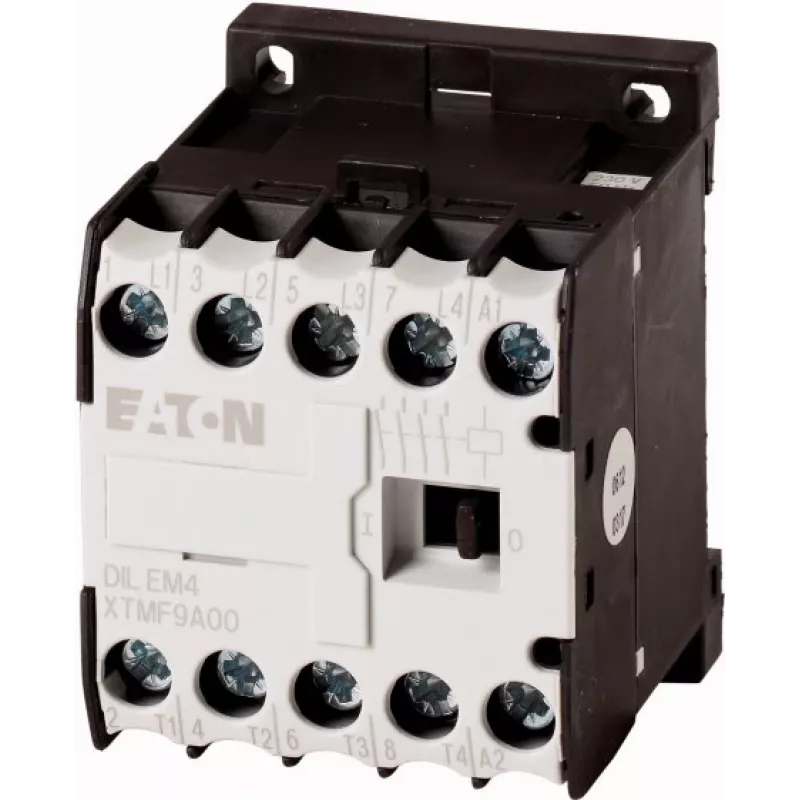

Eaton DILEM-4-230 Mini-Schütz, 230 V AC, 4 kW, 3-polig, 1 NO Hilfskontakt, Schraubanschlüsse

Das Eaton DILEM-4-230 ist ein kompaktes und zuverlässiges Mini-Schütz für Motorsteuerungs- und Schaltanwendungen. Mit einer Spulenspannung von 230 V AC (50 Hz) / 240 V AC (60 Hz) bietet es eine bemessene Betriebsleistung von 4 kW (AC-3, 400 V) und einen Bemessungsstrom von 9 A. Dieses 3-polige Schütz verfügt über einen Schließer-Hilfskontakt (NO) und Schraubanschlüsse für eine sichere Verdrahtung. Es erfüllt die internationalen Normen IEC/EN 60947-4-1, UL 508 und CSA-C22.2 Nr. 14-05 und trägt die CE-Kennzeichnung. Geeignet für Hutschienen- oder Schraubbefestigung, arbeitet es in Temperaturen von -25 °C bis 50 °C und hat die Schutzart IP20.

Vorteile

Kompaktes Design spart Platz in Schaltschränken. Hohe Zuverlässigkeit mit mechanischer Haltbarkeit von bis zu 10 Millionen Schaltspielen. Einfache Installation mit Schraubanschlüssen und mehreren Befestigungsmöglichkeiten. Erfüllt globale Normen für breite Akzeptanz.

Geeignet für

• Motorstart und -schaltung in Industriemaschinen
• Beleuchtungs- und Heizungssteuerungen
• HLK-Geräte
• Pumpen- und Lüftersteuerung
• Allgemeine elektrische Verteilung

Technische Daten

• Produkttyp: Mini-Schütz
• Spulenspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Anzahl Hauptpole: 3
• Hilfskontaktkonfiguration: 1 NO
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Betriebsfrequenz: 50/60 Hz
• Normen: IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nr. 14-05
• Zertifizierungen: CE
• Betriebstemperaturbereich: -25 °C bis 50 °C
• Befestigungsart: Hutschiene / Schraubbefestigung
• Schutzart: IP20
• Gewicht: 170 g

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerkreis übereinstimmt. Verwenden Sie geeignete Überlastschutzeinrichtungen. Das Schütz ist für die Gebrauchskategorie AC-3 (induktive Lasten) geeignet.
