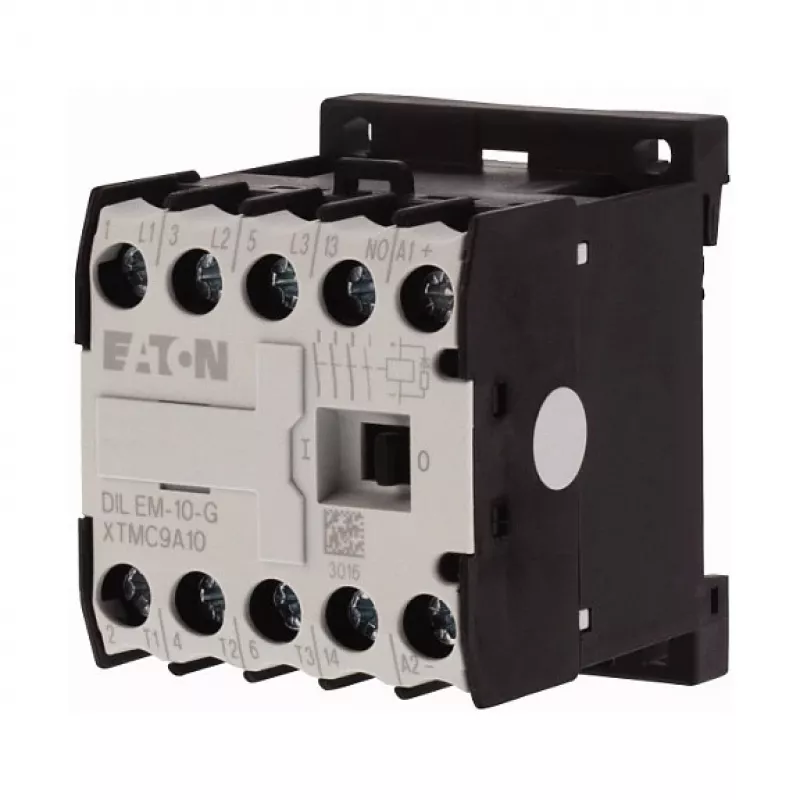

Eaton DILEM-10-G 24VDC Mini-Schütz – 3 Hauptkontakte + 1 NO, 4 kW @ 400V AC-3

Dieses kompakte Eaton DILEM-10-G Schütz bietet zuverlässige Schaltleistung für Motorsteuerung und allgemeine Automatisierungsaufgaben. Mit einer 24 V DC Spule und einer Nennleistung von 4 kW bei 400 V AC-3 eignet es sich für Anwendungen mit hoher Schalthäufigkeit, bei denen Präzision und Langlebigkeit entscheidend sind.

Highlights

• 3 Hauptkontakte plus 1 Schließer-Hilfskontakt
• 24 V DC Spule für direkte Steuerkreise
• Bemessungsbetriebsleistung von 4 kW (AC-3, 400 V) und Strom von 9 A
• Kompaktes DILEM-Rahmenmaß: 45 mm Breite, 52 mm Höhe, 58 mm Tiefe
• Schraubanschlüsse und Hutschienen- / Schraubbefestigung für einfache Installation
• IP20 Schutzart und IEC/EN 60947 Konformität

Im täglichen Einsatz

Ideal zur Steuerung von Drehstrommotoren in Förderanlagen, Pumpen, Lüftern und Werkzeugmaschinen. Der integrierte Schließer-Hilfskontakt bietet Rückmeldung oder Verriegelung ohne zusätzliche Bauteile. Die 24 V DC Spule macht es kompatibel mit modernen SPS-Ausgängen und sicheren Niederspannungs-Steuerungssystemen.

Technische Daten im Überblick

• Produkttyp: Mini-Schütz
• Anzahl der Hauptkontakte: 3
• Hilfskontakte: 1 NO
• Spulenspannung: 24 V DC
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsspannung: bis 690 V AC
• Gebrauchskategorien: AC-1, AC-3, AC-4, DC-1, DC-3, DC-5
• Anschlussart: Schraubanschlüsse
• Befestigungsart: Hutschiene / Schraubbefestigung
• Schutzart: IP20
• Normen: IEC/EN 60947, VDE 0660, UL, CSA
• Umgebungstemperatur im Betrieb: -25 bis +50 °C
• Elektrische Lebensdauer (AC-3): 1,5 × 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 × 10^6 Schaltspiele
• Baugröße: DILEM
• Abmessungen (B × H × T): 45 × 52 × 58 mm

Abschließende Anmerkung

Gestützt auf Eatons Ingenieurstradition vereint das DILEM-10-G platzsparendes Design mit robuster Leistung. Seine lange mechanische Lebensdauer reduziert Wartungsintervalle und macht es zu einer kosteneffizienten Wahl für anspruchsvolle industrielle Umgebungen.
