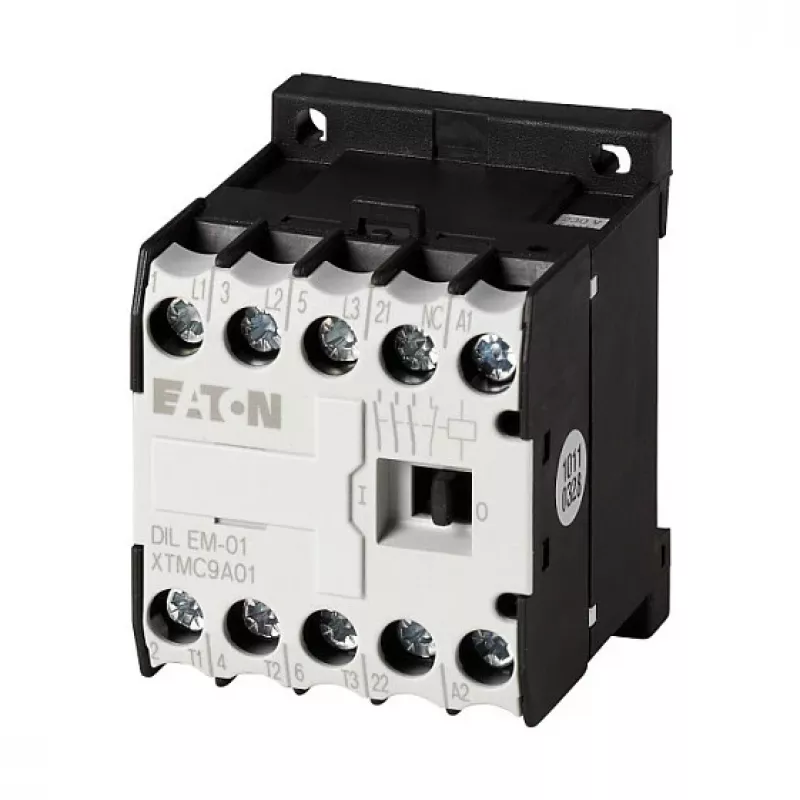

Eaton DILEM-01 Leistungsschütz, 3P+1NO, 230V 50Hz / 240V 60Hz, 4kW AC-3, IP20 (051795)

Das Eaton DILEM-01 ist ein kompaktes Leistungsschütz, das für zuverlässiges Schalten von Drehstrommotoren entwickelt wurde. Mit einer Nennleistung von 4 kW bei 400 V AC-3 und einer Spule für 230 V AC (50 Hz) / 240 V AC (60 Hz) bietet dieses Schütz konstante Leistung in globalen Stromnetzen.

Überblick

Dieses 3-polige Schütz verfügt über einen zusätzlichen Schließer-Hilfskontakt und eignet sich ideal für einfache Steuerstromkreise. Der Schutzgrad IP20 und Schraubklemmen gewährleisten eine sichere und einfache Installation in Schaltschränken und Motorstartern.

Besondere Merkmale

• Spule für 50 Hz und 60 Hz Anwendungen
• Bemessungsisolationsspannung von 690 V
• Bemessungsstoßspannungsfestigkeit von 6 kV
• Kompakte Breite von 45 mm für platzsparende Hutschienenmontage
• Mechanische Lebensdauer von 1,3 Millionen Schaltspielen

Technische Details

• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 Schließer
• Spulenspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Gebrauchskategorie: AC-3
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Montage: Hutschiene / Schraubbefestigung
• Anschlussart: Schraubklemmen
• Normen: IEC/EN 60947, VDE 0660
• Abmessungen (B x H x T): 45 x 52 x 58 mm

Unser Fazit

Das DILEM-01 ist ein robustes, kompaktes Schütz, das ein ausgezeichnetes Preis-Leistungs-Verhältnis für Motorsteuerungsanwendungen bietet. Die Spule für zwei Frequenzen und die hohe Lebensdauer machen es zu einer vielseitigen Wahl für Neuinstallationen und Ersatzteile.
