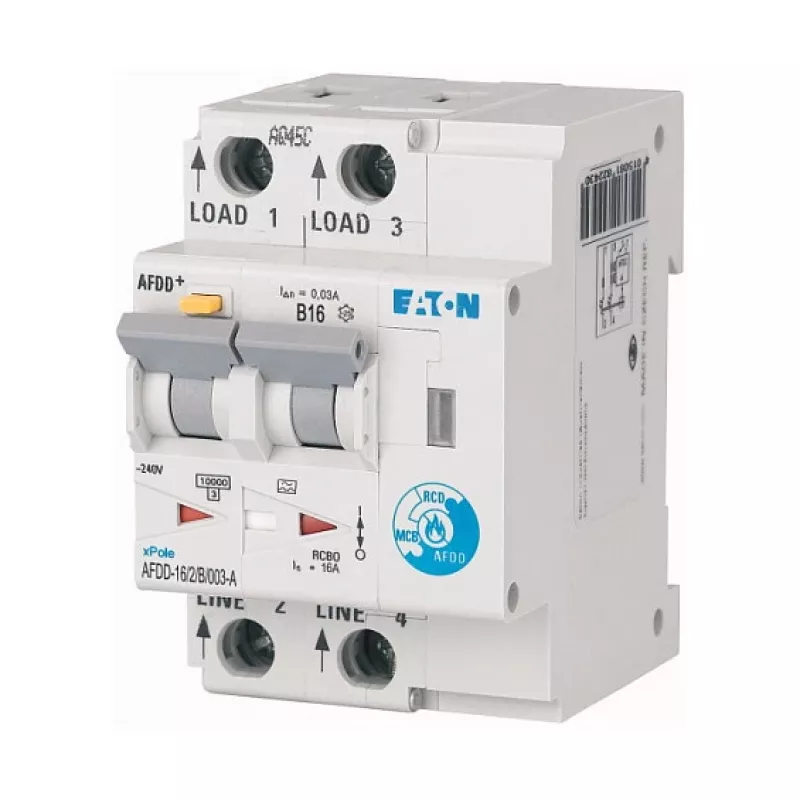

EATON AFDD-16/2/B/003-A 187204 Fehlerlichtbogen-Schutzeinrichtung 2-polig B16A 30mA Typ A

Die EATON AFDD-16/2/B/003-A ist eine kompakte Kombinationseinheit, die Schutz vor seriellen und parallelen Fehlerlichtbögen, Kurzschlüssen, Überströmen und Fehlerströmen bietet. Durch die Integration einer Fehlerlichtbogen-Schutzeinrichtung (AFDD), eines Leitungsschutzschalters (MCB) und einer Fehlerstrom-Schutzeinrichtung (RCD) in einem einzigen 2-moduligen Gerät reduziert sie Installationszeit und Platz im Schaltschrank und bietet gleichzeitig umfassende elektrische Sicherheit. Dieses 2-polige (1P+N) Gerät ist mit 16 A Nennstrom, Auslösecharakteristik B und 30 mA Fehlerstromempfindlichkeit ausgelegt und eignet sich für eine Vielzahl von Wohn- und Gewerbestromkreisen.

Highlights

• Kombinierter AFDD-, MCB- und RCD-Schutz in einem 2-moduligen Gerät
• Nennstrom 16 A, Auslösecharakteristik B, Fehlerstrom 30 mA Typ A
• Erkennt serielle und parallele Fehlerlichtbögen zur Verhinderung von Elektrobränden
• Nennspannung 230 V AC, Schaltvermögen 6 kA
• Hutschienenmontage, IP20 Klemmen / IP40 Front
• Entspricht IEC/EN 62606, IEC/EN 61009-1 und IEC/EN 60898-1

Im täglichen Einsatz

Dieser AFDD+ kombiniert drei Schutzfunktionen in einem einzigen Gerät, spart Platz im Verteiler und vereinfacht die Verdrahtung. Er ist ideal für Stromkreise, in denen ein Fehlerlichtbogenschutz erforderlich ist, wie z. B. Schlafzimmer, Wohnzimmer und andere Bereiche mit brennbaren Materialien. Die LED-Statusanzeige bietet eine sofortige visuelle Bestätigung des Betriebszustands des Geräts, während die standardmäßige Hutschienenmontage eine schnelle Installation ermöglicht.

Technische Daten

• Polzahl: 2 (1P+N)
• Bemessungsstrom (In): 16 A
• Auslösecharakteristik: B
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: Typ A
• Bemessungsspannung (Ue): 230 V AC
• Bemessungsfrequenz: 50 Hz
• Bemessungsschaltvermögen (Icn): 6 kA
• Montageart: Hutschiene
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Energiebegrenzungsklasse: 3
• Klemmvermögen: 1-25 mm² (massiv/mehrdrähtig)
• Umgebungstemperatur: -25 bis +40 °C
• Fehlerlichtbogenerkennung: Serielle und parallele Fehlerlichtbögen
• Statusanzeige: LED-Anzeige
• Modulbreite: 2 Module (35,6 mm)
• Normen: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 60898-1

Schlussbemerkung

Installieren und warten Sie den EATON AFDD+ stets gemäß den örtlichen elektrischen Vorschriften und Bestimmungen. Stellen Sie eine ordnungsgemäße Verdrahtung sicher und spannungsfreiheit des Geräts während der Installation oder Wartung.
