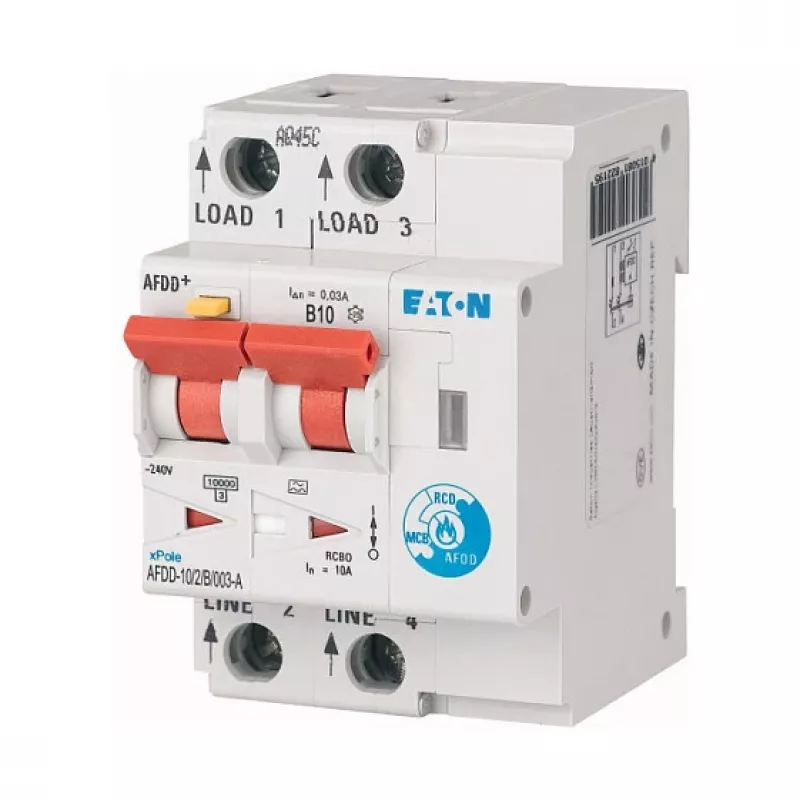

Eaton AFDD-10/2/B/003-A Fehlerlichtbogen-Schutzeinrichtung mit RCBO, 2-polig, 10 A, 30 mA, Typ A, 230 V, 6 kA, DIN-Schiene, 2 Module

Erkennen Sie Serien-, Parallel- und Erdfehlerlichtbögen mit dem Eaton AFDD-10/2/B/003-A, einer 2-poligen Fehlerlichtbogen-Schutzeinrichtung mit integriertem RCBO. Ausgelegt für 10 A mit B-Auslösecharakteristik und 30 mA Fehlerstromempfindlichkeit (Typ A), arbeitet es bei 230 V AC und bietet eine Kurzschluss-Ausschaltvermögen von 6 kA. Dieses DIN-Schienen-Modul belegt nur 2 Module und verfügt über eine LED-Statusanzeige für eine klare Fehlersignalisierung.

Überblick

Der Eaton AFDD-10/2/B/003-A kombiniert Fehlerlichtbogen-Erkennung (AFDD) mit Fehlerstromschutz (RCD) und Überstromschutz (MCB) in einem kompakten Gerät. Es erfüllt die Normen IEC/EN 62606 und IEC/EN 61009-1 und gewährleistet zuverlässigen Schutz vor elektrischen Bränden, die durch Lichtbogenfehler in Endstromkreisen verursacht werden. Das Gerät ist für die feste Installation in Verteilerkästen ausgelegt, mit einer Nennfrequenz von 50 Hz und einem Betriebstemperaturbereich von -25 °C bis +40 °C.

Das zeichnet es aus

• Integrierte AFDD-, RCD- und MCB-Funktionalität in einem Gerät
• Erkennt Serien-, Parallel- und Erdfehlerlichtbögen
• LED-Statusanzeige zur schnellen Fehleridentifikation
• Kompakte 2-Modul-Breite spart Platz im Verteilerkasten
• Anschlussvermögen bis 25 mm² für flexible Verdrahtung

Technische Details

• Gerätetyp: AFDD mit RCBO
• Polzahl: 2
• Bemessungsstrom (In): 10 A
• Auslösecharakteristik: B
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: A
• Bemessungsspannung (Ue): 230 V AC
• Bemessungsfrequenz: 50 Hz
• Kurzschluss-Ausschaltvermögen (Icn): 6 kA
• Montage: DIN-Schiene
• Modulbreite: 2 Module
• Schutzart: IP20 (Klemmen), IP40 (Front bei Einbau)
• Anschlussvermögen: 1-25 mm² (massiv/mehrdrähtig)
• Normen: IEC/EN 62606, IEC/EN 61009-1
• Betriebstemperatur: -25 °C bis +40 °C
• Serie: xPole

Unser Fazit

Der Eaton AFDD-10/2/B/003-A bietet fortschrittlichen Brandschutz in platzsparendem Design und ist damit eine ausgezeichnete Wahl für Wohn- und Gewerbeinstallationen, bei denen Sicherheit und Zuverlässigkeit an erster Stelle stehen.
