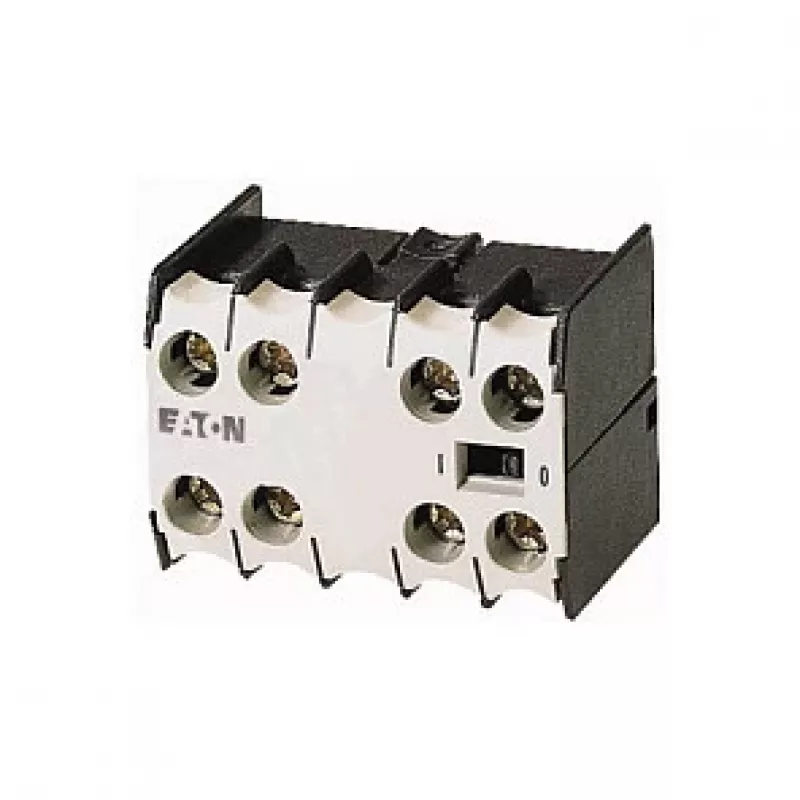

Eaton 22DILE Hilfsschaltblock 2NO+2NC Schraubanschlüsse Frontbefestigung für DIL E Schütze

Der Eaton 22DILE Hilfsschaltblock hebt sich von generischen Zusatzkontakten ab, indem er eine ausgewogene 2NO+2NC-Konfiguration in einem kompakten Gehäuse für die Frontmontage bietet, das speziell für die DIL E Schützserie entwickelt wurde. Statt sich mit einer einzelnen Kontaktfunktion zu begnügen, bietet dieses Modul zwei Schließer und zwei Öffner, sodass ein Block sowohl Steuer- als auch Signalisierungsaufgaben ohne zusätzliche Verdrahtung oder weitere Komponenten übernehmen kann. Die Schraubanschlüsse akzeptieren massive oder mit Aderendhülsen versehene Leiter von 0,75 bis 2,5 mm² und gewährleisten eine sichere, wartungsfreundliche Verbindung auch in stark vibrationsbelasteten Industrieanlagen.

Highlights

• 4-poliger Hilfsschaltblock: 2 NO + 2 NC für flexible Steuerungslogik
• Direkte Frontmontage auf Eaton DIL E Schützen – ohne Werkzeug oder Adapter
• Schraubanschlüsse mit großem Klemmbereich (0,75–2,5 mm²) für zuverlässige Feldverdrahtung
• Bemessung bis 690 V AC / 220 V DC mit 6 kV Stoßspannungsfestigkeit für robustes Schalten
• Kompakte Abmessungen (45 × 86 × 58 mm) passen in die Standard-Schützbreite von 45 mm
• IP20-Fingerschutz und Betriebstemperatur von -25 bis +60 °C für raue Umgebungen

Im täglichen Einsatz

Techniker schätzen, wie schnell der 22DILE auf die Front eines DIL E Schützes aufgerastet wird und so aus einem einfachen Leistungsschaltgerät einen voll überwachten Steuerpunkt macht. Die 2NO+2NC-Anordnung deckt gängige Szenarien ab: ein NO für ein Laufrückmeldesignal, ein NO für eine Verriegelung, ein NC für einen Störalarm und ein NC für einen Sicherheitsstromkreis – alles mit einem einzigen Block. Die Schraubanschlüsse sind für den einfachen Zugang mit einem Standard-Schraubendreher abgewinkelt, und die klare Beschriftung am Gehäuse verhindert Verdrahtungsfehler bei der Schaltschrankmontage oder Nachrüstung. Da die Kontakte sowohl für AC-15- als auch für DC-13-Lasten ausgelegt sind, kann derselbe Block Motorsteuerkreise, SPS-Eingänge und Relaislogik ohne Derating-Bedenken bedienen.

Technische Daten

• Kontaktkonfiguration: 2 Schließer (NO) + 2 Öffner (NC)
• Polzahl: 4-polig
• Anschlussart: Schraubanschlüsse
• Montageart: Frontmontage auf Eaton DIL E Schützen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 3 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 1 A
• Bemessungsbetriebsspannung (Ue): Bis 690 V AC / 220 V DC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Anschlussquerschnitt (starr): 0,75–2,5 mm²
• Anschlussquerschnitt (flexibel mit Aderendhülse): 0,75–2,5 mm²
• Normen: IEC/EN 60947-5-1
• Serie: 22DILE
• Produkttyp: Hilfsschaltblock

Abschließende Anmerkung

Für Schaltschrankbauer und Wartungsteams, die zuverlässige Hilfskontakte benötigen, ohne die Stückliste zu verkomplizieren, bietet der Eaton 22DILE eine bewährte, kompakte Lösung, die sich nahtlos in die DIL E Reihe integriert.
