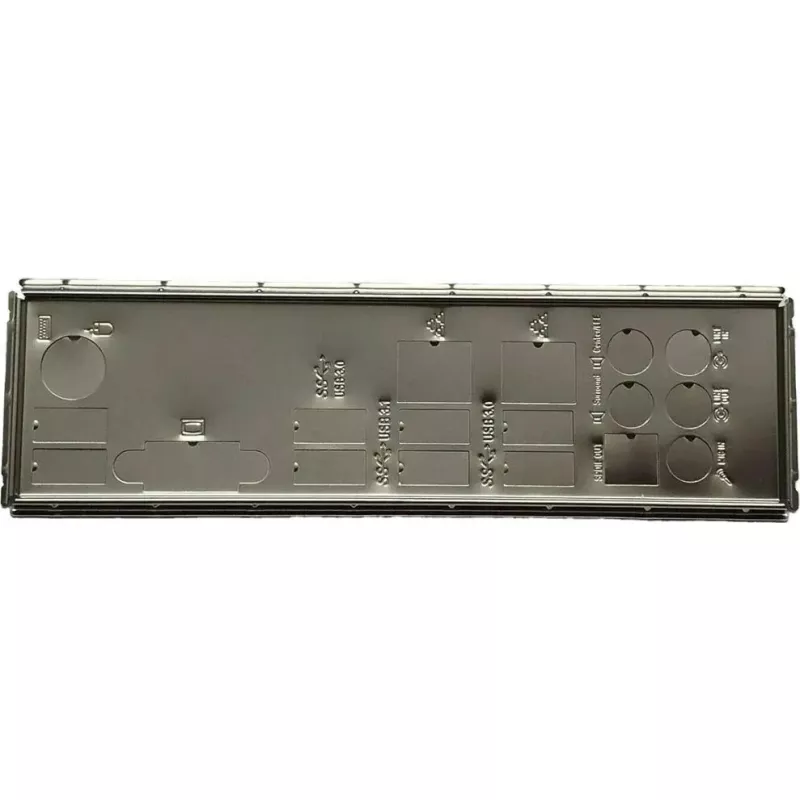

E/A-Blende Supermicro MCP-260-00118-0N für Server-Motherboards – rückseitige E/A-Platte

Die Supermicro MCP-260-00118-0N rückseitige E/A-Blende ist eine Ersatz-E/A-Platte, die speziell für kompatible Supermicro Server-Motherboards entwickelt wurde. Sie bietet präzise Aussparungen und Erdung für die rückseitigen Anschlüsse des Motherboards, passt in standardmäßige Servergehäuse-Rückwände und trägt zur korrekten Anschlussausrichtung sowie zum Schutz vor elektromagnetischen Störungen (EMI) bei. Die Platte ist für den Einsatz vorgesehen, wenn die ursprüngliche E/A-Blende beschädigt oder verloren gegangen ist oder bei der neuen Servermontage, um sie an das Anschlusslayout des Motherboards anzupassen.

Vorteile

Diese E/A-Blende bietet exakte Anschlussaussparungen, die auf das Layout des passenden Supermicro-Motherboards zugeschnitten sind, und stellt sicher, dass Anschlüsse wie Netzwerk, USB, seriell und Video zugänglich und korrekt ausgerichtet sind. Die Blende verfügt über Erdungslaschen, die eine Gehäuse-zu-Motherboard-Erdung herstellen und so die EMI-Dämpfung sowie eine stabile Signalübertragung unterstützen. Ihr Formfaktor entspricht den Standardabmessungen von Server-Rückwänden, was die Installation in kompatiblen Gehäusen vereinfacht und gleichzeitig die strukturelle Passform und Oberflächenbeschaffenheit der Server-Rückseite erhält.

Geeignet für

• Ersetzen einer beschädigten oder fehlenden rückseitigen E/A-Platte bei kompatiblen Supermicro Server-Motherboards
• Zusammenbau oder Aufarbeitung von Rackmount- oder Tower-Servern, die ein passendes E/A-Ausschnittlayout benötigen
• Aufrechterhaltung der ordnungsgemäßen Erdung und des EMI-Schutzes für Server-E/A-Ports

Wichtige Spezifikationen

• Material: gestanztes Metall mit Erdungslaschen für den Gehäusekontakt
• Formfaktor: Server-Rückwand-E/A-Blende in voller Höhe, kompatibel mit standardmäßigen Gehäuseausschnitten
• Aussparungen: präzise Öffnungen für rückseitige Anschlüsse (Netzwerk, USB, seriell, Video und weitere mainboardspezifische Anschlüsse)
• Oberfläche: leitfähige Beschichtung zur Unterstützung der EMI-Abschirmung und Korrosionsbeständigkeit
• Befestigung: standardmäßige Schraub- und Einrastpositionen für sichere Befestigung an der Gehäuserückwand

Verwendung

Schalten Sie den Server aus und trennen Sie alle Strom- und Peripheriekabel, bevor Sie beginnen. Entfernen Sie die Gehäuserückwand oder öffnen Sie das Gehäuse gemäß den Anweisungen des Gehäuseherstellers. Richten Sie die E/A-Blende so aus, dass jede Aussparung mit dem rückseitigen Anschlusslayout des Motherboards übereinstimmt, drücken Sie die Blende in die Gehäuseöffnung, bis sie einrastet oder einrastet, und befestigen Sie sie gegebenenfalls mit Schrauben. Bauen Sie das Motherboard oder die Anschlüsse wieder ein, falls sie entfernt wurden, schließen Sie die internen Kabel wieder an und montieren Sie das Gehäuse. Schalten Sie das System ein und überprüfen Sie, ob alle rückseitigen Anschlüsse zugänglich sind und funktionieren.

Empfehlungen

Wenn möglich, sollte die E/A-Blende vor dem Einbau des Motherboards installiert werden, um eine korrekte Ausrichtung sicherzustellen; stellen Sie sicher, dass die Erdungslaschen das Gehäuse berühren, um den EMI-Schutz aufrechtzuerhalten. Falls eine Aussparung nicht mit den Motherboard-Anschlüssen übereinstimmt, überprüfen Sie vor der Montage die Kompatibilität des Motherboard-Modells. Bewahren Sie nicht verwendete Blenden in korrosionsgeschützter Verpackung auf und vermeiden Sie ein Verbiegen des Metalls, um Passform und Abschirmeigenschaften zu erhalten.
