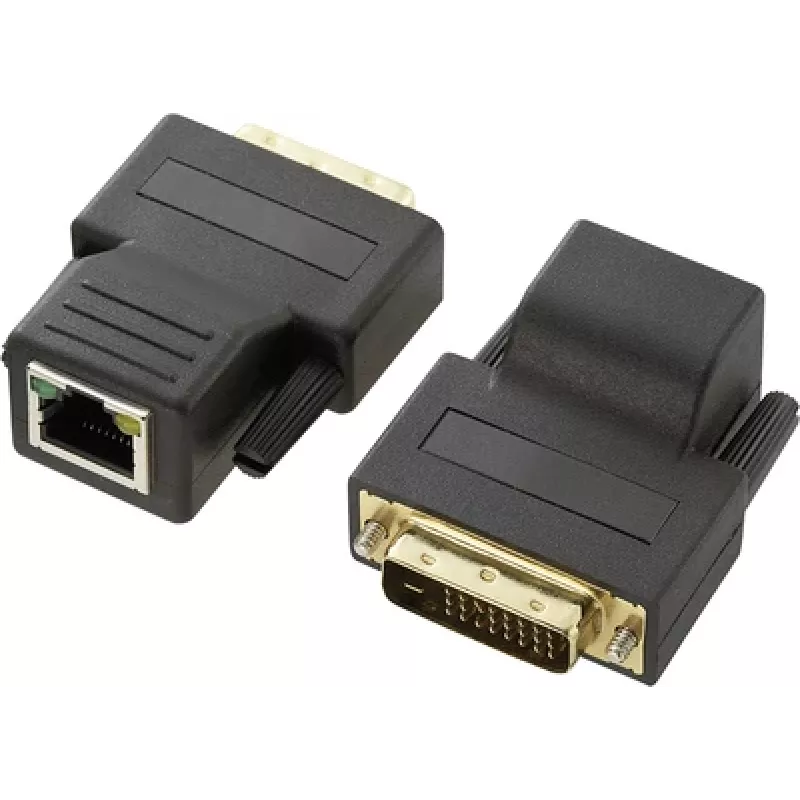

DVI-Extender Renkforce 189872 — verlängert DVI-Signal bis zu 70 m über RJ45-Kabel

Der Renkforce DVI-Extender Modell 189872 verlängert DVI-Videosignale bis zu 70 Meter über handelsübliche RJ45-Verkabelung. Er ermöglicht die Trennung von DVI-Quelle und Anzeige, indem die DVI-Verbindung so umgewandelt wird, dass sie über kostengünstige, weit verbreitete Netzwerkkabel übertragen wird. So kann ein Monitor, Projektor oder eine KVM-Einheit weit entfernt von der Videoquelle aufgestellt werden, ohne lange DVI-Kabel verlegen zu müssen.

Vorteile

Dieser Extender nutzt die RJ45-Infrastruktur, um DVI-Signale über große Entfernungen zu übertragen, wobei die Videoqualität erhalten bleibt und das Kabelmanagement vereinfacht wird. Sein Design reduziert den Bedarf an speziell angefertigten DVI-Leitungen, unterstützt eine einfache Installation mit weit verbreiteten Cat5e-/Cat6-Kabeln und eignet sich für Festinstallationen, bei denen ein sauberer, zuverlässiger Signalweg erforderlich ist. Das Produkt ist mit gängigen DVI-Anzeigen und -Quellen kompatibel und minimiert die visuelle Signalverschlechterung bei typischen Betriebsentfernungen.

Geeignet für

• Konferenzräume, in denen die Quelle weit vom Projektor oder Bildschirm entfernt ist
• Klassenzimmer und Hörsäle, die eine entfernte Anzeigeplatzierung erfordern
• Kontrollräume und Überwachungsstationen mit zentralen Videoquellen
• Einzelhandelsdisplays und Digital-Signage-Installationen, die vorhandene RJ45-Verkabelung nutzen
• KVM-Anwendungen, bei denen Tastatur/Video/Maus-Geräte separat aufgestellt sind

Wichtige Spezifikationen

• Maximale Übertragungsentfernung über RJ45-Kabel: bis zu 70 Meter
• Signaltyp: Single-Link-DVI-Videoerweiterung
• Kabeltyp: Standard-Cat5e-/Cat6-UTP-/STP-RJ45-Netzwerkkabel
• Anschlussmethode: DVI an Quell- und Anzeigeseite mit RJ45 zwischen den Einheiten
• Typische unterstützte Auflösung: geeignet für gängige DVI-Auflösungen bei erweiterten Entfernungen (Leistung abhängig von Kabelqualität und Umgebung)

Verwendung

Verbinden Sie den DVI-Ausgang Ihres Quellgeräts mit der Sendeeinheit und den DVI-Eingang des Bildschirms mit der Empfangseinheit. Verwenden Sie eine einzelne Leitung eines RJ45-Netzwerkkabels zwischen Sender und Empfänger, achten Sie auf ordnungsgemäße Abschlüsse und vermeiden Sie beschädigte oder übermäßig lange Kabelwege über die angegebenen 70 Meter hinaus. Versorgen Sie die Einheiten mit Strom, falls separate Netzteile erforderlich sind, und überprüfen Sie das Signal auf dem angeschlossenen Bildschirm. Passen Sie die Anzeigeeinstellungen der Quelle bei Bedarf an die native Auflösung des Monitors oder Projektors an.

Empfehlungen

Verwenden Sie hochwertige Cat5e- oder Cat6-Kabel mit zuverlässigen Abschlüssen und vermeiden Sie es, das RJ45-Kabel parallel zu Hochspannungsleitungen zu verlegen, um Störungen zu reduzieren. Für beste Ergebnisse messen und testen Sie die tatsächliche Installationsentfernung und die Auflösungsanforderungen vor der permanenten Installation. Wählen Sie in Umgebungen mit starken elektromagnetischen Störungen geschirmte Kabel oder verbessern Sie die Erdung, um die Signalintegrität zu erhalten.
