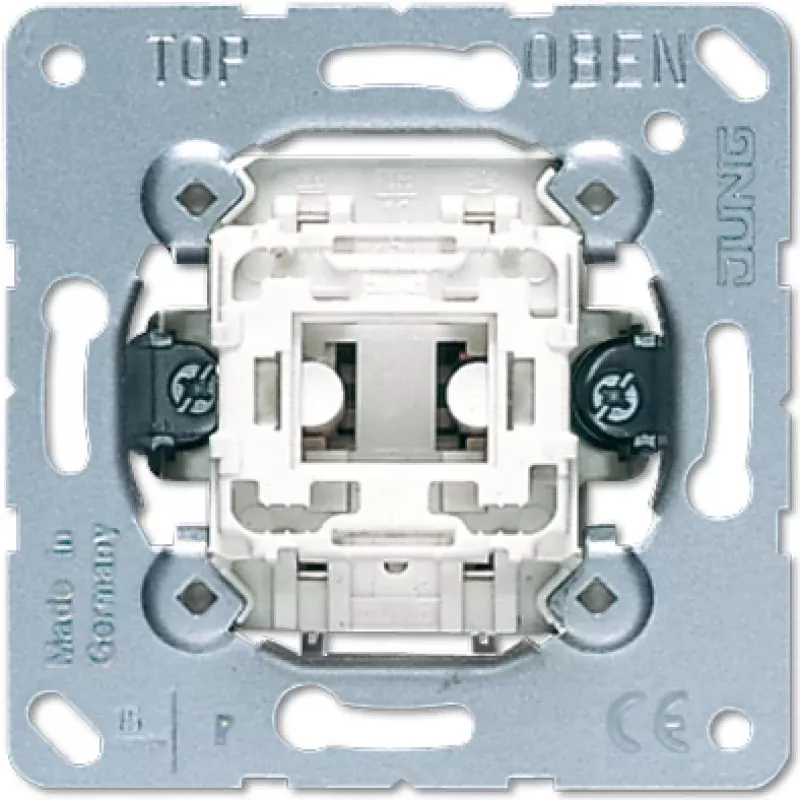

Drucktaster JUNG 534 U, 1P, 250 V AC, 10 A, metallic-weiß

JUNG 534 U ist ein einpoliger Drucktaster, der für Steuerungs- und Meldeaufgaben in Wohn- und Gewerbeinstallationen vorgesehen ist. Ausgelegt für 250 V AC und einen Nennstrom von 10 A, zeichnet sich das Gerät durch eine kompakte Bauform für den Unterputzeinbau und eine metallic-weiße Oberfläche aus, die sich in moderne Innenausstattungen einfügt. Der Schalter bietet eine einfache manuelle Schaltfunktion, die sich für Beleuchtungsstromkreise, Türsteuerungen, Zeitschaltuhren und andere einfache Steuerungsanwendungen eignet, bei denen ein zuverlässiger Schließ-/Öffnungskontakt erforderlich ist.

Vorteile

Der JUNG 534 U bietet eine kompakte, robuste Konstruktion, die den gängigen Anforderungen der Elektroinstallation entspricht und ein zuverlässiges Schalten bei bis zu 250 V AC und 10 A gewährleistet. Sein einpoliges Design vereinfacht die Verkabelung in einphasigen Stromkreisen, und seine metallic-weiße Oberfläche sorgt für eine neutrale Ästhetik, die mit verschiedenen Schalterrahmen und Abdeckplatten harmoniert. Die Unterputzkonstruktion reduziert den Überstand von der Wand und unterstützt die normgerechte Installation in Unterputzdosen und Schalterrahmen.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den Drucktaster in einem kompatiblen Unterputzrahmen oder einer Unterputzdose gemäß den örtlichen Elektrovorschriften. Schließen Sie den Außenleiter an die Eingangsklemme und den geschalteten Leiter an die Ausgangsklemme an und stellen Sie sicher, dass der Stromkreis vor der Verkabelung spannungsfrei ist. Nach der Montage und Befestigung des Abdeckrahmens schalten Sie die Stromversorgung wieder ein und testen die Schalterfunktion durch Betätigen der Taste, um den Kontakt zu öffnen und zu schließen. Bei Installationen, die induktive Lasten oder Motoren steuern, prüfen Sie den Bedarf an zusätzlichen Schutzkomponenten wie Schützen oder Entstörgeräten, um die Schaltkontakte zu schützen.

Empfehlungen

Verwenden Sie den Schalter nur innerhalb seiner Nennspannungs- und Nennstromgrenzen (250 V AC, 10 A). Bei häufigem Schalten induktiver Lasten oder bei Lasten, die die Nennwerte überschreiten, setzen Sie ein geeignetes Relais oder einen Schütz ein, um die Lebensdauer zu verlängern. Befolgen Sie die örtlichen Verdrahtungsvorschriften und ziehen Sie im Zweifelsfall einen qualifizierten Elektriker für die Installation und Lastbewertung hinzu.
