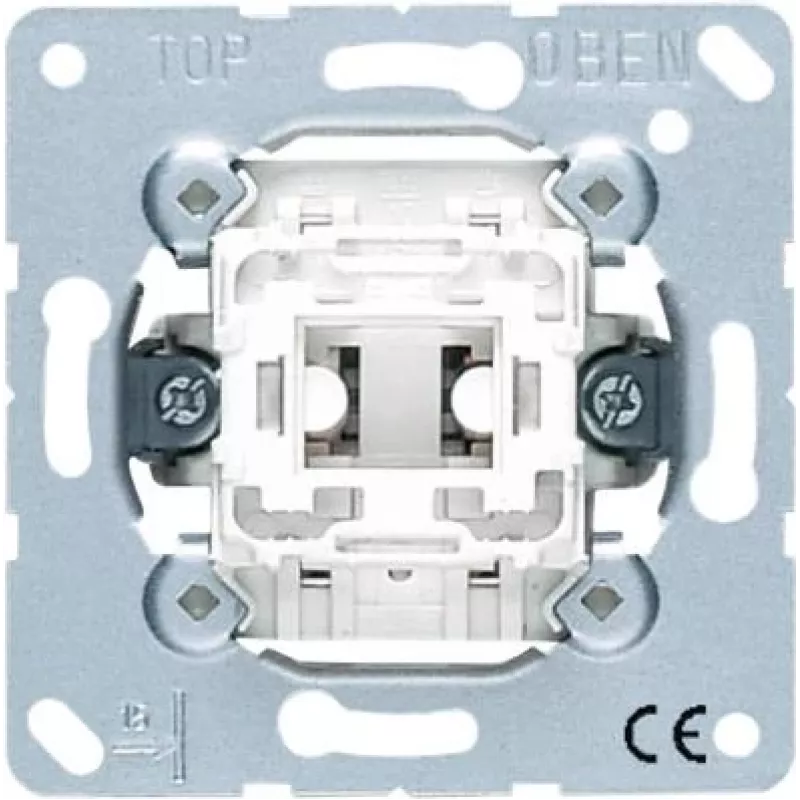

Druckschalter Jung 533 U, 1-polig (1P), metallische Ausführung, 250 V AC, 10 A

Jung 533 U ist ein 1-poliger Druckschalter mit metallischer Ausführung, der für Steuerstromkreise und manuelle Schaltaufgaben konzipiert wurde. Ausgelegt für 250 V AC und einen Nennstrom von 10 A, bietet dieser kompakte Druckschalter eine zuverlässige Ein-/Aus-Funktion für Beleuchtung, Schalttafeln und kleine Elektrogeräte. Seine einpolige Konfiguration und das schlichte metallische Erscheinungsbild machen ihn sowohl für Nachrüstprojekte als auch für Neuinstallationen geeignet, bei denen eine unkomplizierte, platzsparende Schaltung erforderlich ist.

Vorteile

Die metallische Ausführung bietet eine langlebige und verschleißfeste Oberfläche, die sich gut in Schalttafeln im Metall- oder Industriestil einfügt. Die einpolige Kontaktanordnung vereinfacht die Verdrahtung und reduziert den Platzbedarf in Schaltschränken. Die elektrischen Nennwerte von 250 V AC und 10 A unterstützen gängige Steuerkreislasten und das Schalten kleiner Geräte, ohne dass Komponenten überdimensioniert werden müssen. Die kompakten Abmessungen ermöglichen die Installation in beengten Gehäusen und modularen Schalttafeln.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Druckschalter in der Schalttafelaussparung oder dem modularen Montagerahmen gemäß den örtlichen Elektrovorschriften. Schließen Sie den Außenleiter und den Verbraucherabgang an die einpoligen Klemmen an und achten Sie auf sichere Schraub- oder Klemmverbindungen sowie ggf. auf die richtige Polarität. Stellen Sie sicher, dass die angeschlossene Last die Nennwerte von 250 V AC und 10 A nicht überschreitet. Überprüfen Sie nach der Verdrahtung die Schalterfunktion durch Betätigen des Tasters, um eine zuverlässige Ein-/Aus-Funktion und die korrekte Einbindung in den gesteuerten Stromkreis zu bestätigen.

Empfehlungen

Verwenden Sie diesen Schalter innerhalb der angegebenen Spannungs- und Stromgrenzen sowie in trockenen Innenräumen, sofern kein zusätzlicher Umgebungsschutz vorhanden ist. Für das Schalten induktiver Lasten oder Motoren sollten geeignete Schutzvorrichtungen wie Schütze oder Überstromschutz in Betracht gezogen werden, um die Kontaktlebensdauer zu verlängern. Regelmäßige Inspektion und Nachziehen der Anschlussverbindungen tragen zur Aufrechterhaltung eines zuverlässigen Betriebs bei.
