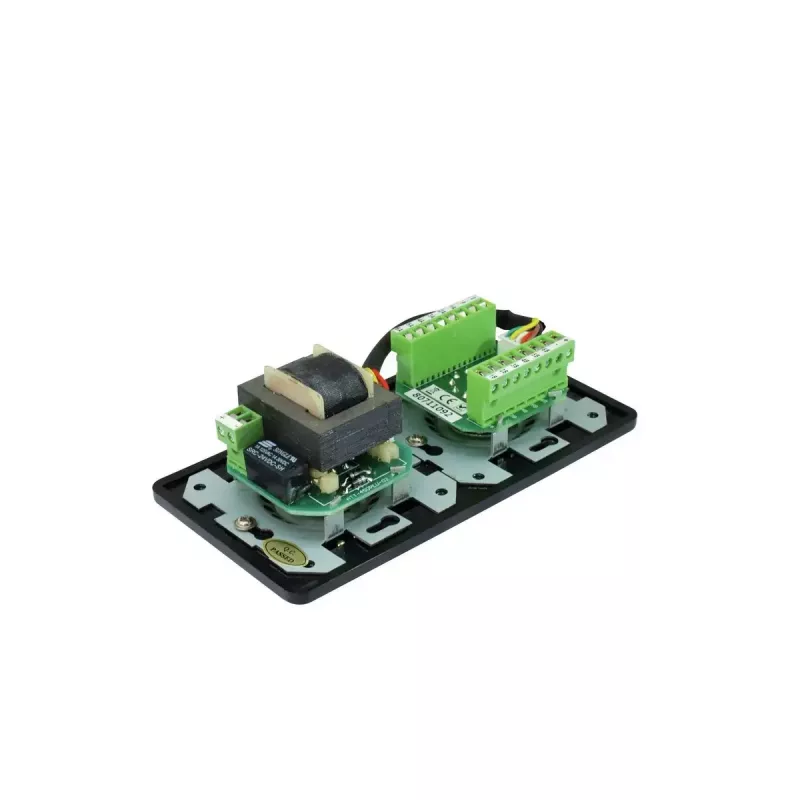

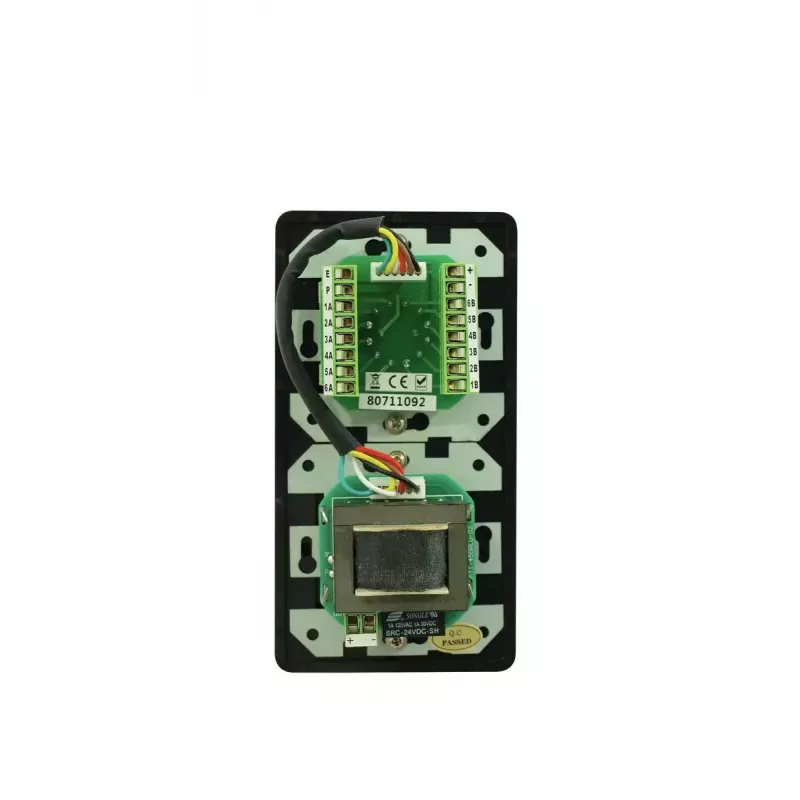

Drehregler-Lautstärkesteller Omnitronic 80711092

Der Omnitronic 80711092 ist ein wandmontierbarer Drehregler-Programmwähler und Lautstärkesteller für ELA-Systeme. Er verarbeitet bis zu 45 W, akzeptiert eine maximale Eingangsspannung von 24 V und deckt einen Audiofrequenzbereich von 50 bis 18.000 Hz ab. Das Gerät ist in einem kompakten schwarzen Gehäuse (80 × 67 × 154 mm) untergebracht und ermöglicht eine unkomplizierte Installation in Kontrollräumen, Fluren oder an Wandpaneelen.

Vorteile

Das Gerät kombiniert Programmauswahl und Pegelregelung in einer einzigen wandmontierten Einheit, spart Platz und vereinfacht die Bedienung. Sein 24-V-Notfallprioritätsrelais gewährleistet die Kompatibilität mit ELA-Notfallsystemen. Mit einer Nennbelastbarkeit von 45 W und einem breiten Frequenzgang bewältigt es zuverlässig Sprachdurchsagen und allgemeine Audiowiedergabe. Die kompakten Abmessungen und die schwarze Ausführung sorgen für eine unauffällige Integration in verschiedene Umgebungen.

Geeignet für

Wichtige technische Daten

Verwendung

Montieren Sie das Gerät an einer geeigneten Wandfläche oder in einer Unterputzdose und schließen Sie den Audioeingang und den Lautsprecherausgang gemäß dem Systemschaltplan an. Stellen Sie eine 24-V-Steuerleitung bereit, falls die Notfallprioritätsrelais-Funktion genutzt wird. Verwenden Sie den Drehregler, um das aktive Programm auszuwählen und den Ausgangspegel auf die gewünschte Lautstärke einzustellen. Überprüfen Sie die Verkabelung und die Einstellungen, bevor Sie das Gerät in den regulären Betrieb nehmen.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie den Omnitronic 80711092 an einem trockenen, belüfteten Ort und stellen Sie sicher, dass die angeschlossenen Lautsprecher und Verstärker die Nennleistung von 45 W nicht überschreiten. Testen Sie die 24-V-Notfallprioritätsfunktion während der Inbetriebnahme des Systems, um die korrekte Integration in das ELA-Notfallsystem zu bestätigen.
