Drahtverbinder DeLOCK 66257 Sub-D 9 10-Pin-Klemmleiste Schwarz

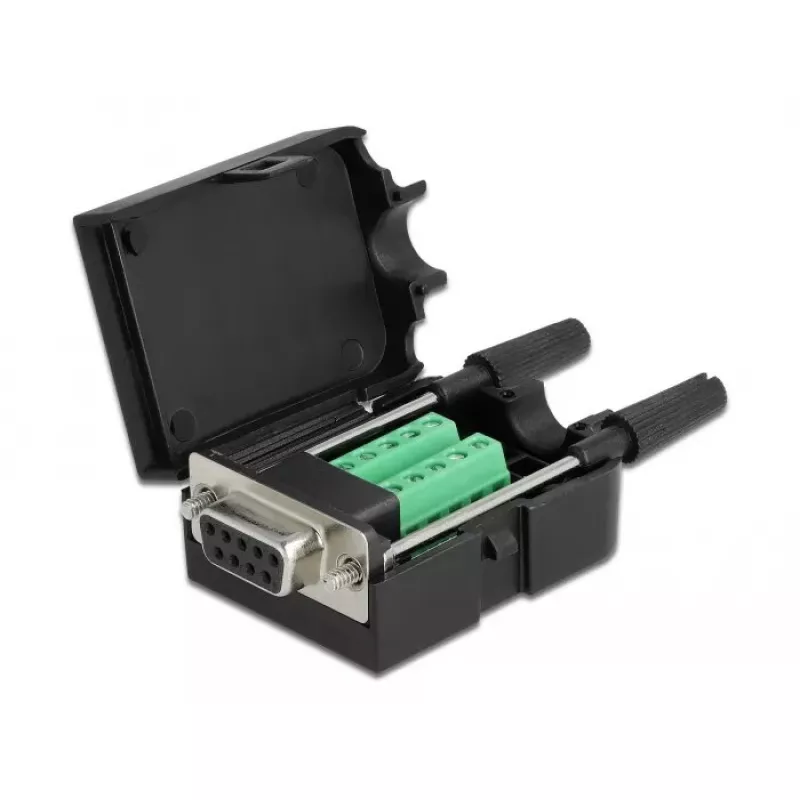

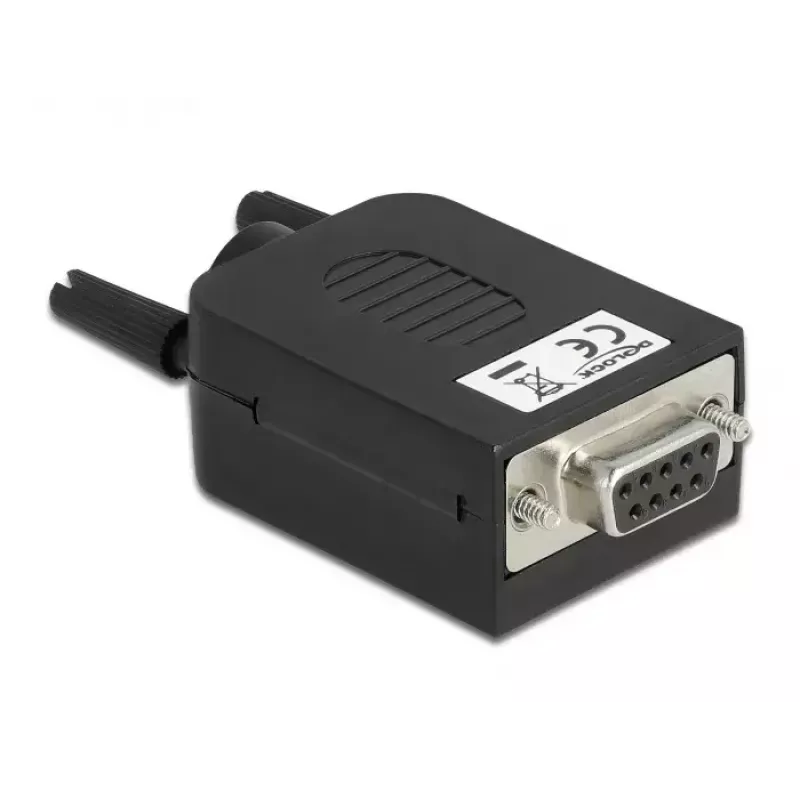

Dieser Delock Drahtverbinder 66257 bietet Sub-D 9- und 10-Pin-Klemmleisten in einem kompakten schwarzen Kunststoffgehäuse, sodass blanke Drähte sicher angeschlossen werden können. Das Gehäuse schützt die Platine vor Schmutz und mechanischen Beschädigungen, während die integrierte Zugentlastung das Kabel im Gehäuse fixiert. Der Verbinder unterstützt gängige AWG-Größen und eignet sich sowohl für Industrie- als auch Hobbyanwendungen wie den Modellbahnbau.

Vorteile

Das Kunststoffgehäuse bietet Schutz für die Platine und die montierten Verbindungen. Die integrierte Zugentlastung sichert Kabel und reduziert die Belastung von Lötstellen und Klemmen. Kompakte Abmessungen (34,4 mm × 51,8 mm × 21 mm) und die Unterstützung mehrerer Drahtquerschnitte machen das Gerät vielseitig für verschiedene Konfigurationen.

Geeignet für

• Anschluss blanker Drähte an Sub-D 9- und 10-Pin-Schnittstellen
• Elektronikprototypen und kleine Industrieanwendungen
• Hobbyprojekte, z. B. Modellbahnen und DIY-Elektronik

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 66257
• Produktfarbe: Schwarz
• Steckertyp: Sub-D 9- und Sub-D 10-Pin-Klemmleiste
• Unterstützte Drahtgrößen: AWG 26–18
• Abmessungen (B × T × H): 34,4 mm × 51,8 mm × 21 mm
• Verpackung: 1 Stück im Polybeutel
• EAN: 4043619662579

Verwendung

Entfernen Sie die Isolierung vom Drahtende entsprechend den unterstützten AWG-Größen (26–18). Führen Sie den blanken Draht in die entsprechende Klemme der Sub-D-Klemmleiste ein und ziehen Sie die Klemmschrauben fest, um den Leiter zu sichern. Platzieren Sie die Kabel- und Steckerbaugruppe im Kunststoffgehäuse, sodass die integrierte Zugentlastung um das Kabel positioniert werden kann. Schließen oder montieren Sie das Gehäuse gemäß den Anforderungen Ihrer Installation.

Empfehlungen

Verwenden Sie Drähte innerhalb des angegebenen AWG-Bereichs und ziehen Sie die Klemmen mit dem empfohlenen Drehmoment an, um einen zuverlässigen Kontakt zu gewährleisten. Stellen Sie sicher, dass das Gehäuse an einem Ort montiert wird, der vor übermäßiger mechanischer Belastung und Feuchtigkeit geschützt ist. Trennen Sie aus Sicherheitsgründen die Stromversorgung vor der Verdrahtung.
