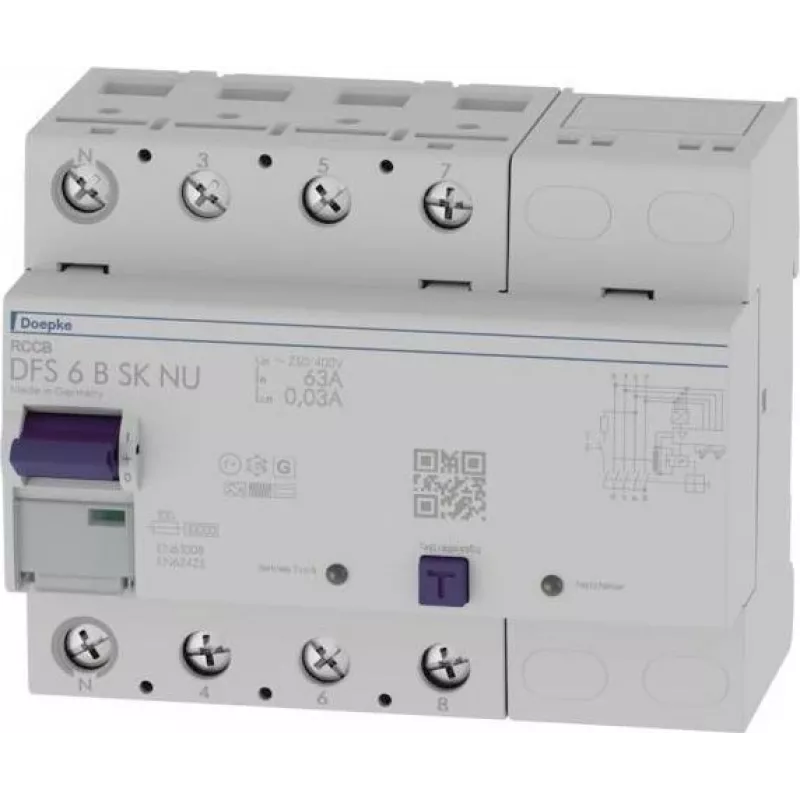

Doepke DFS6 063-4/0,03-B SK NU Fehlerstromschutzschalter 4-polig 63A 30mA Typ B 09144899

Elektrische Systeme mit Frequenzumrichtern, USV-Anlagen oder Ladestationen können glatte DC-Fehlerströme erzeugen, die von Standard-Fehlerstromschutzschaltern nicht erkannt werden, wodurch Stromkreise gefährlich ungeschützt bleiben. Der Doepke DFS6 063-4/0,03-B SK NU ist ein Fehlerstromschutzschalter Typ B, der entwickelt wurde, um AC-, pulsierende DC- und glatte DC-Fehlerströme zu überwachen und eine zuverlässige Abschaltung in modernen Installationen zu gewährleisten. Mit einem Bemessungsstrom von 63 A und einem Bemessungsdifferenzstrom von 30 mA schützt dieses 4-polige Gerät Personen und Betriebsmittel vor Erdschlüssen in Drehstromnetzen bis 230/400 V AC.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die an gewerblichen oder industriellen Projekten mit nichtlinearen Lasten arbeiten – wie Ladeinfrastruktur für Elektrofahrzeuge, Photovoltaikanlagen oder Maschinen mit Drehzahlregelung –, schätzen die robuste Leistung und die unkomplizierte DIN-Schienen-Montage. Es eignet sich ebenso für die Nachrüstung älterer Verteiler, die einen erweiterten Schutz gegen DC-Ableitströme erfordern.

Hauptmerkmale

• Typ-B-Fehlerstromerkennung: reagiert auf AC-, pulsierende DC- und glatte DC-Fehlerströme bis 30 mA.
• 63 A Bemessungsstrom und 4-polige Konfiguration für Drehstrom- und Neutralleiterkreise.
• Kompakte 4-Modul-Breite (72 mm) spart Platz auf DIN-Schienen.
• Hohes Kurzschlussfestigkeitsvermögen von 10 kA für anspruchsvolle Installationen.
• Stoßstromfestigkeit von 3 kA (8/20 µs) reduziert Fehlauslösungen durch transiente Überspannungen.
• Schraubklemmen akzeptieren Leiter von 1,5 bis 50 mm² und gewährleisten sichere Verbindungen.
• Breiter Betriebstemperaturbereich von -25 °C bis +40 °C für raue Umgebungen.
• Entspricht den Normen EN 61008-1 und VDE 0664-10.

Technische Daten

• Gerätetyp: Fehlerstromschutzschalter (RCCB)
• Polzahl: 4
• Bemessungsstrom (In): 63 A
• Bemessungsdifferenzstrom (IΔn): 30 mA
• Fehlerstromtyp: B
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungskurzschlussstrom (Icn): 10 kA
• Stoßstromfestigkeit: 3 kA (8/20 µs)
• Montage: DIN-Schiene (EN 60715)
• Modulbreite: 4 Module (72 mm)
• Schutzart: IP20 (Klemmen), IP40 (installiert)
• Betriebstemperatur: -25 °C bis +40 °C
• Klemmenkapazität: 1,5 - 50 mm²
• Normen: EN 61008-1, VDE 0664-10

Tipps

Stellen Sie stets sicher, dass der vorgeschaltete Überstromschutz mit dem Bemessungskurzschlussvermögen des RCCB koordiniert ist. Für Installationen mit hohen Ableitströmen sollte ein selektiver (zeitverzögerter) RCCB vorgeschaltet werden. Montieren Sie das Gerät an einem Ort mit ausreichender Belüftung, um den angegebenen Betriebstemperaturbereich einzuhalten.
