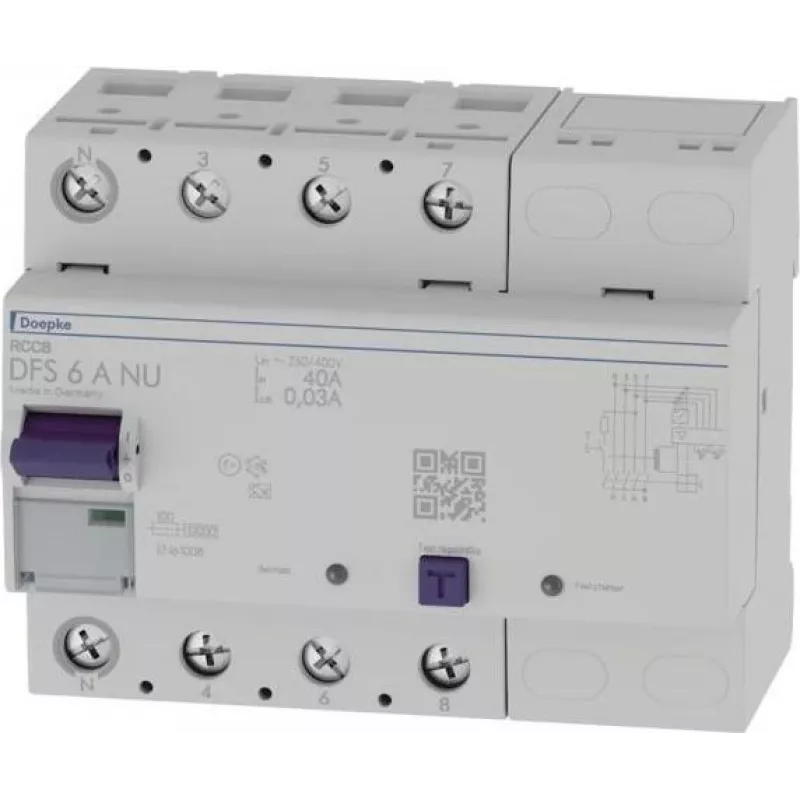

Doepke DFS6 040-4/0.03-A NU Fehlerstromschutzschalter (FI-Schalter) 4-polig 40A 30mA Typ A 09134801

Mit einem Bemessungsdifferenzstrom von nur 30 mA und einer Belastbarkeit von 40 A über vier Pole bietet der Doepke DFS6 040-4/0.03-A NU sofortigen Schutz vor gefährlichen Fehlerströmen in gewerblichen und industriellen Installationen. Dieser FI-Schalter Typ A kombiniert hohes Schaltvermögen mit zuverlässiger Auslösung für Personen- und Brandschutz.

Überblick

Der Fehlerstromschutzschalter der DFS6-Serie ist für die Hutschienenmontage konzipiert und arbeitet mit 230/400 V AC, 50/60 Hz. Er erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme und eignet sich somit für Stromkreise mit elektronischen Geräten. Das Gerät verfügt über einen Bemessungskurzschlussstrom von 10 kA und eine Stoßspannungsfestigkeit von 4 kV, was eine robuste Leistung unter Fehlerbedingungen gewährleistet.

Das zeichnet ihn aus

• Hoher Bemessungsstrom von 40 A mit 30 mA Empfindlichkeit für sofortige Abschaltung
• Vierpolige Ausführung für Drehstrom- und Neutralleisterschutz
• Typ A Auslösung deckt AC- und pulsierende DC-Fehlerströme ab
• Kompaktes Hutschienengehäuse mit IP20-Anschlüssen (IP40 bei Installation)
• Breiter Betriebstemperaturbereich von -25 °C bis +60 °C
• Stoßstromfestigkeit von 250 A (8/20 µs) verhindert Fehlauslösungen

Technische Details

• Polzahl: 4
• Bemessungsstrom (In): 40 A
• Bemessungsdifferenzstrom (IΔn): 0,03 A (30 mA)
• Differenzstromtyp: A
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungskurzschlussstrom: 10 kA
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Montage: Hutschiene (EN 60715)
• Schutzart: IP20 (Anschlüsse), IP40 (installiert)
• Betriebstemperatur: -25 °C bis +60 °C
• Anschlussquerschnitt: 1,5 – 50 mm²
• Stoßstromfestigkeit: 250 A (8/20 µs)
• Bemessungsschaltvermögen: 500 A
• Auslösecharakteristik: Sofort
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Norm: EN 61008

Unser Fazit

Der Doepke DFS6 040-4/0.03-A NU ist eine zuverlässige Wahl für den Schutz von Stromkreisen, bei denen sowohl hohe Lastströme als auch eine empfindliche Fehlerstromerkennung erforderlich sind. Seine robuste Konstruktion und die Einhaltung der EN 61008 machen ihn zu einer soliden Ergänzung für jede Verteileranlage.
