DisplayPort auf DVI Adapter ShiverPeaks 14-05007 — DisplayPort 1.1 auf DVI 24+5

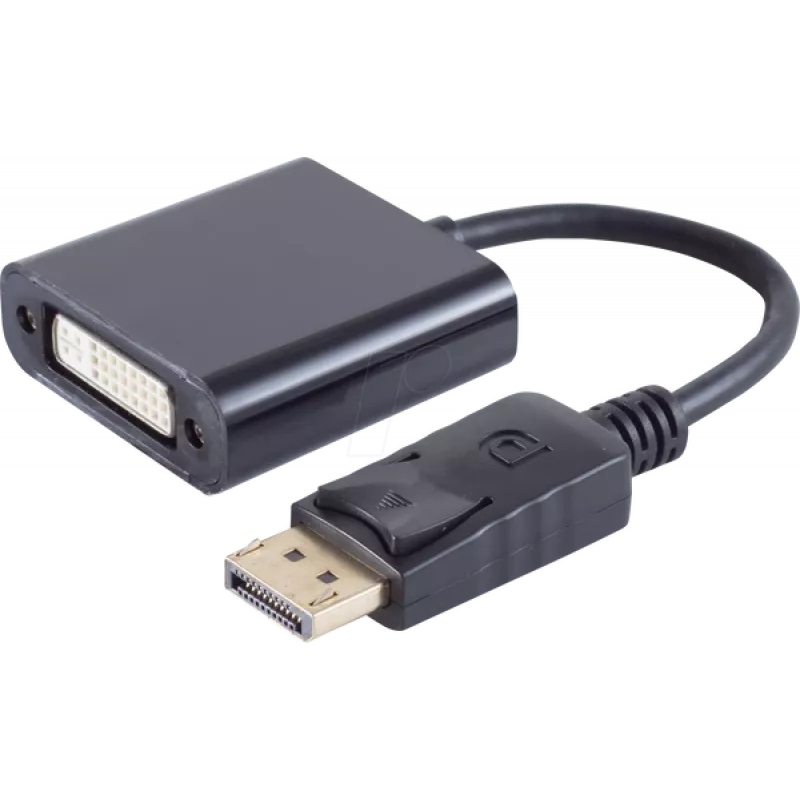

Der ShiverPeaks DisplayPort auf DVI Adapter 14-05007 ist ein passiver Adapter, der einen DisplayPort-1.1-Ausgang in einen DVI-24+5-Eingang (DVI-I) umwandelt. Er stellt eine kompakte Plug-and-Play-Verbindung zwischen Geräten mit DisplayPort und Displays oder Projektoren mit DVI-24+5-Anschlüssen her. Der Adapter ist für Situationen gedacht, in denen das Quellgerät einen DisplayPort-1.1-Ausgang unterstützt und das Display eine DVI-I-Verbindung akzeptiert.

Vorteile

Dieser Adapter bietet eine einfache und platzsparende Umwandlung, ohne externe Stromversorgung oder Softwaretreiber zu benötigen. Sein passives Design gewährleistet eine direkte elektrische Verbindung für kompatible DisplayPort-1.1-Grafikausgänge und ermöglicht den problemlosen Anschluss von DVI-ausgestatteten Monitoren, Projektoren oder KVM-Systemen. Das kompakte Format spart Platz auf dem Schreibtisch und im Rack und reduziert Kabelsalat bei der Integration von Geräten mit gemischten Schnittstellen.

Geeignet für

• Anschluss einer DisplayPort-1.1-Grafikkarte an einen DVI-I-Monitor oder Projektor
• Nutzung eines Laptops oder einer Dockingstation mit DisplayPort-Ausgang zur Ansteuerung eines DVI-Displays
• Einbindung älterer DVI-Displays in Systeme, die nur DisplayPort-Ausgänge bieten
• Temporäre oder permanente Einrichtung in Büros, Klassenzimmern oder Homeoffice-Arbeitsplätzen

Wichtige Spezifikationen

• Schnittstellenumwandlung: DisplayPort 1.1 (Quelle) auf DVI 24+5 (DVI-I, Senke)
• Design: Passiver Adapter (keine externe Stromversorgung erforderlich)
• Kompatibilität: Erfordert einen DisplayPort-Ausgang der Quelle, der DVI-Signalisierung unterstützt (DP++)
• Anschlusstypen: Standard DisplayPort-Stecker auf DVI 24+5 Buchse
• Unterstützte Videosignale: Single-Link-DVI-Videomodi bis zu den Grenzen von DVI Single-Link
• Formfaktor: Kompakter, flacher Adapter, geeignet für enge Platzverhältnisse

Anwendung

Stecken Sie das DisplayPort-Ende des Adapters in den DisplayPort-Ausgang des Computers, Laptops oder der Dockingstation, bis es sicher sitzt. Schließen Sie ein DVI-Kabel vom DVI-I-Anschluss des Adapters an den DVI-Eingang des Monitors oder Projektors an. Schalten Sie beide Geräte ein und wählen Sie den entsprechenden Eingang am Display. Wenn das Quellgerät DP++ (Dual-Mode DisplayPort) unterstützt, überträgt der Adapter das DVI-Signal, und das Display sollte automatisch vom Betriebssystem erkannt werden. Passen Sie Auflösung und Bildwiederholrate in den Systemeinstellungen des Displays an die unterstützten Modi des Monitors an.

Empfehlungen

Verwenden Sie hochwertige DVI-Kabel und stellen Sie sicher, dass der DisplayPort-Ausgang des Quellgeräts DP++/DVI-Signalisierung unterstützt. Für Auflösungen oder Bildwiederholraten, die die Grenzen von Single-Link-DVI überschreiten, ziehen Sie einen aktiven Konverter oder eine native digitale Verbindung mit höherer Bandbreite in Betracht. Vermeiden Sie Gewaltanwendung beim Einstecken und stellen Sie einen festen Sitz sicher, um intermittierenden Signalverlust zu verhindern.
