Direct-Attach-Kabel BlueOptics QSFP28 auf 4×SFP28, 10G-Lanes, 5 m, Stecker-Stecker

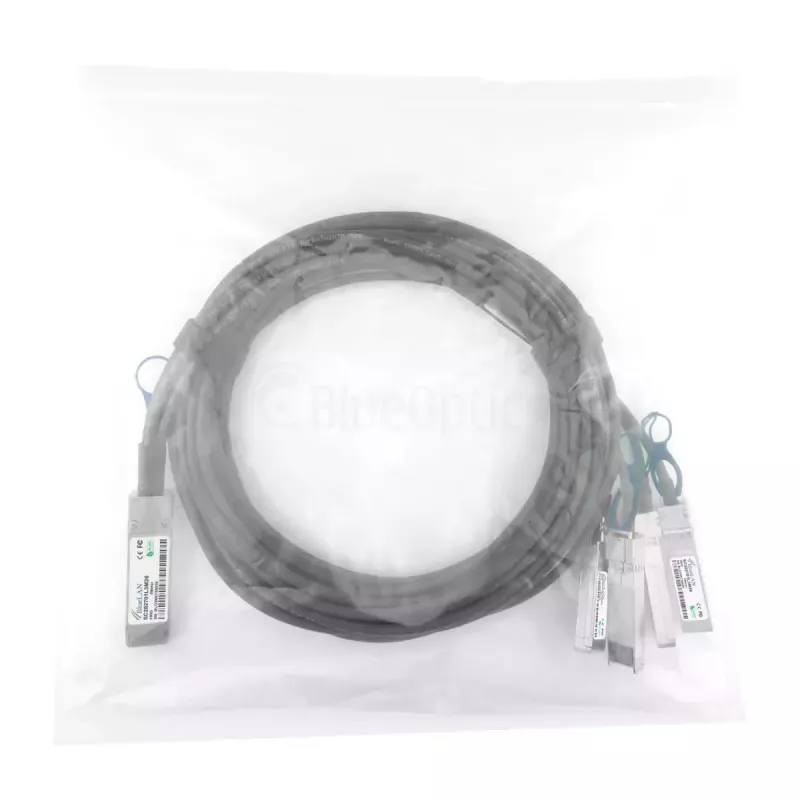

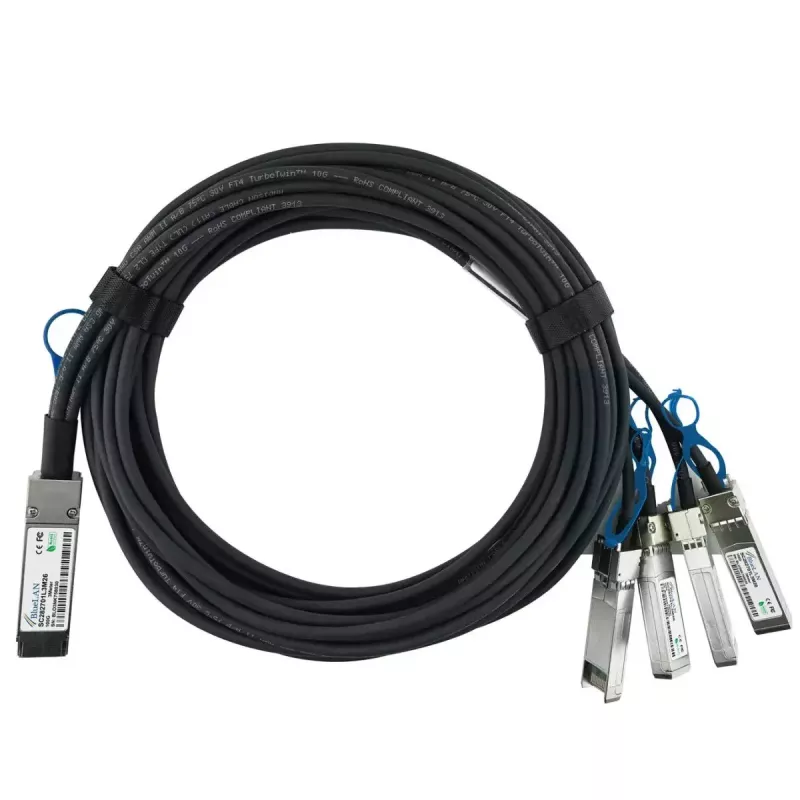

BlueOptics DAC-QSFP-4SFP-10G-5M-BL ist ein 5 m langes Direct-Attach-Kabel mit einem QSFP28-Stecker an einem Ende und vier SFP28-Steckern am anderen Ende. Es stellt vier unabhängige 10G-Lanes bereit, um einen QSFP28-Port mit bis zu vier SFP28-Ports zu verbinden, und ermöglicht so Aggregation, Breakout und Server-zu-Switch-Verbindungen über kurze Distanzen in Racks und benachbarten Racks. Das Kabel ist eine passive Twinax-Kupferbaugruppe, die für elektrische Signalübertragung mit niedriger Latenz über kurze Entfernungen ausgelegt ist und für den Einsatz mit Geräten vorgesehen ist, die QSFP28-zu-4×SFP28-DAC-Verbindungen unterstützen.

Vorteile

Das Kabel bietet eine kompakte Einzelkabel-Breakout-Lösung, die vier 10G-Lanes auf 5 m Länge führt und so die Anzahl der für Mehrport-Verbindungen benötigten separaten Kabel reduziert. Als passives Direct-Attach-Twinax-Kabel benötigt es keine zusätzliche Stromversorgung zur Signalumwandlung, was zu geringem Stromverbrauch und minimaler Latenz führt. Die Konstruktion folgt gängigen MSA-kompatiblen Twinax-Verfahren für mechanische und elektrische Kompatibilität mit unterstützender Hardware.

Geeignet für

• Kurzstrecken-Aggregation zwischen Switches im selben Rack oder benachbarten Racks
• Breakout-Verbindungen von einem QSFP28-Port zu mehreren SFP28-Ports
• Server-zu-Switch-Verbindungen, die vier 10G-Lanes über eine Entfernung von 5 m erfordern
• Rack-Installationen mit hoher Dichte, bei denen Platz- und Kabelmanagement wichtig sind

Technische Daten

• Kabeltyp: passives Twinax-Kupfer-Direct-Attach

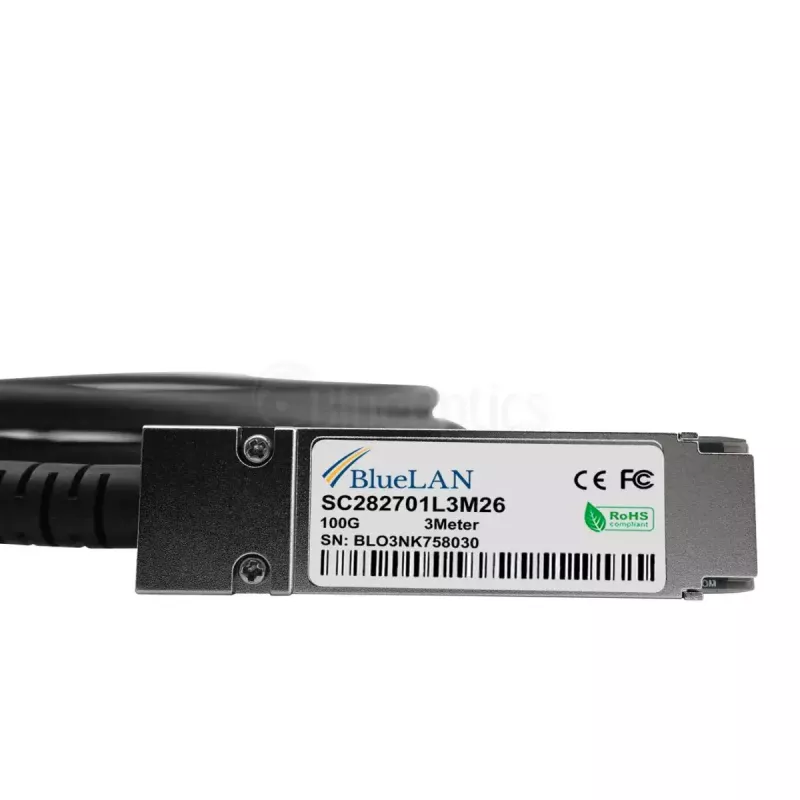

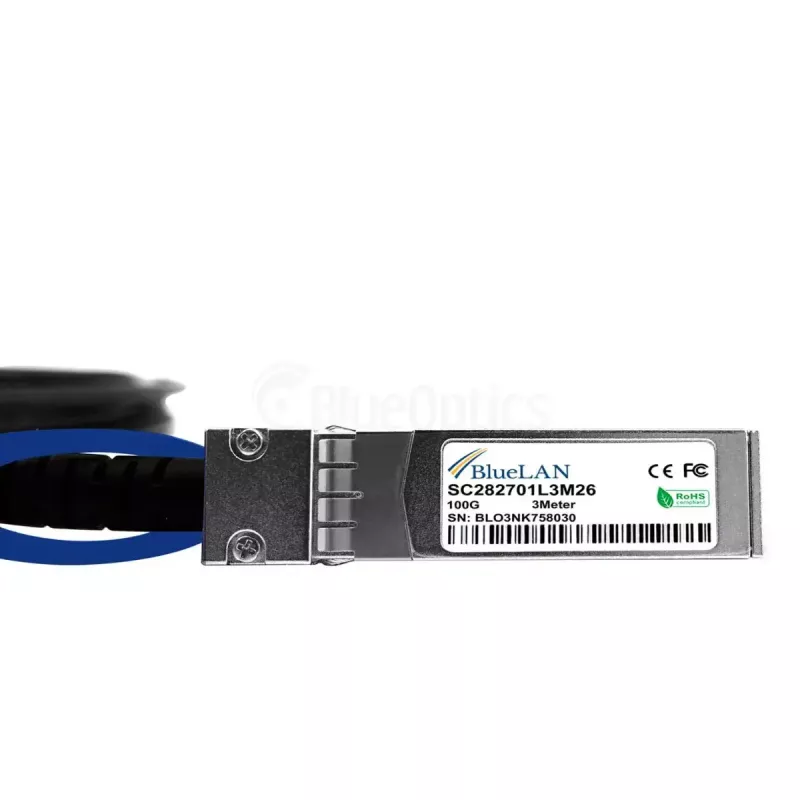

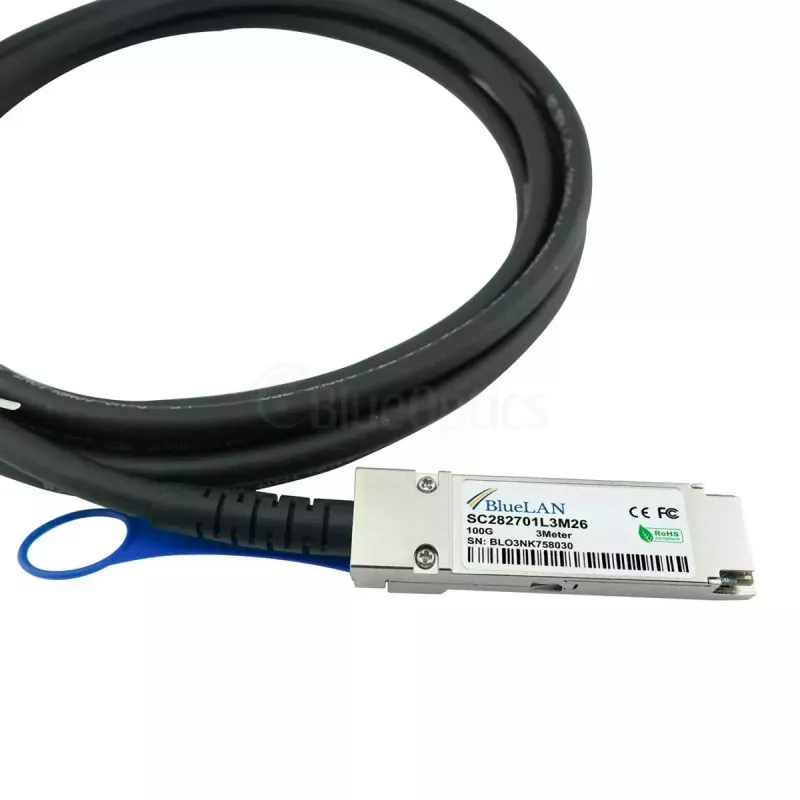

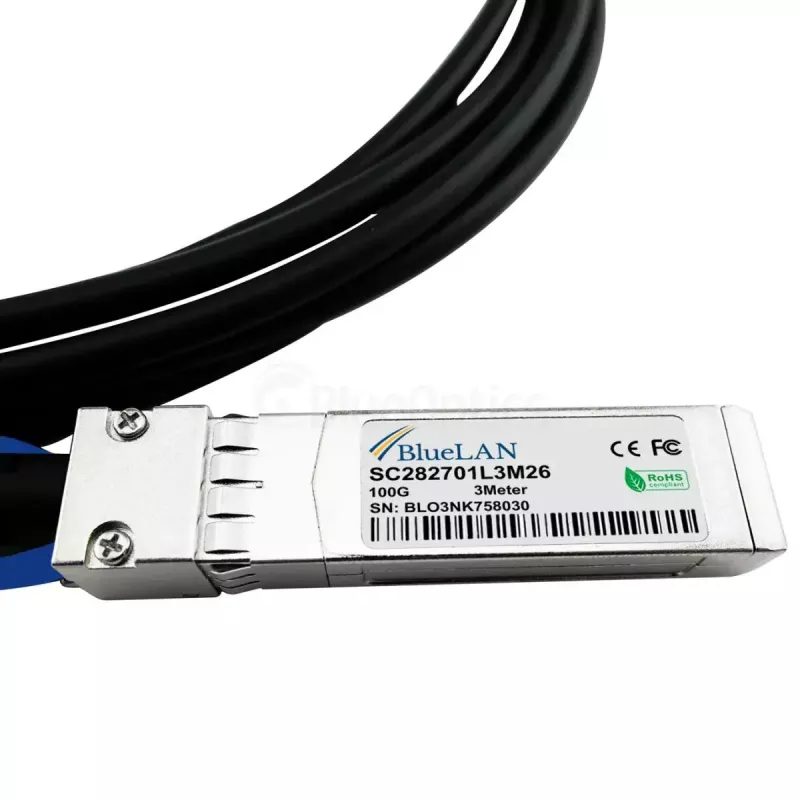

• Anschlüsse: QSFP28 (Stecker) auf 4 × SFP28 (Stecker)
• Aggregierte Lanes: 4 × 10G elektrische Lanes
• Länge: 5 Meter
• Drahtquerschnitt: 26 AWG
• Typische Anwendungen: Ethernet, FCoE, Fibre Channel und InfiniBand über kurze Entfernungen (Protokollunterstützung hängt von den verbundenen Geräten ab)

Verwendung

Stecken Sie das QSFP28-Ende in den QSFP28-Port des Quellgeräts und die vier SFP28-Enden in die Ziel-SFP28-Ports. Stellen Sie sicher, dass beide Enden vollständig eingerastet sind und dass die verbundenen Geräte den passiven QSFP28-zu-4×SFP28-Direct-Attach-Betrieb und die beabsichtigte Multi-Lane-Breakout-Konfiguration unterstützen. Vermeiden Sie scharfes Biegen des Kabels in der Nähe der Anschlüsse und überprüfen Sie nach dem Einstecken den Verbindungsstatus an den verbundenen Geräten. Treffen Sie geeignete ESD-Vorsichtsmaßnahmen beim Umgang mit den Anschlüssen.

Empfehlungen

Verwenden Sie dieses passive DAC für einen zuverlässigen Betrieb nur in Kurzstreckenanwendungen bis zu 5 m und in Hardware, die explizit QSFP28-zu-4×SFP28-Breakout-Kabel unterstützt. Halten Sie die empfohlenen Biegeradien des Kabels ein, halten Sie die Anschlüsse sauber und überprüfen Sie die Firmware- oder Port-Einstellungen Ihrer Switches und Server, um bei Bedarf die 10G-Lane-Breakout-Modi zu aktivieren.
