DIP-Schalter DeLOCK 66306 Leiterplatten-Zubehör (PCB)

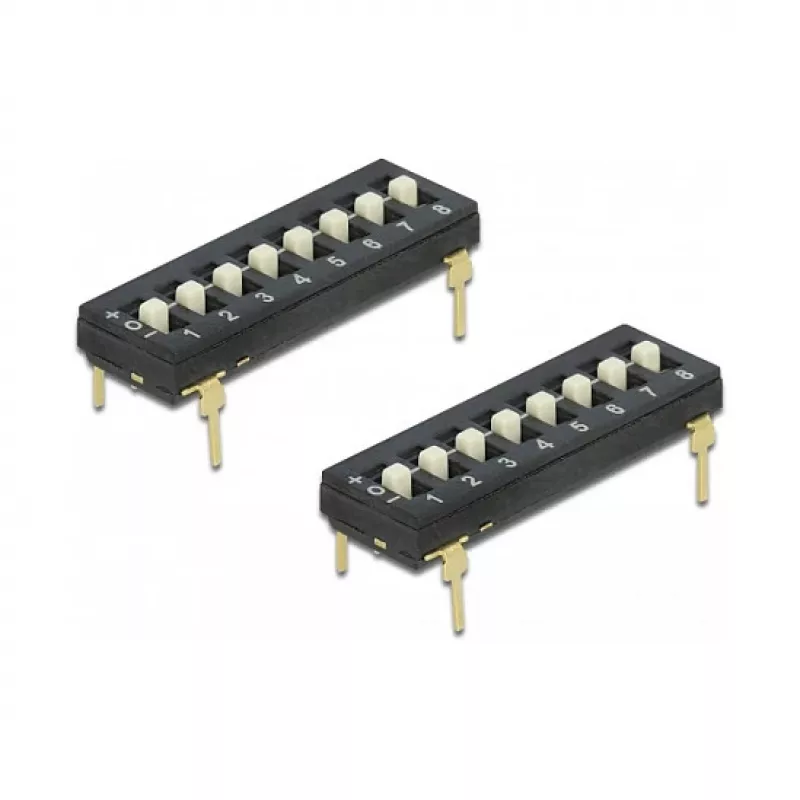

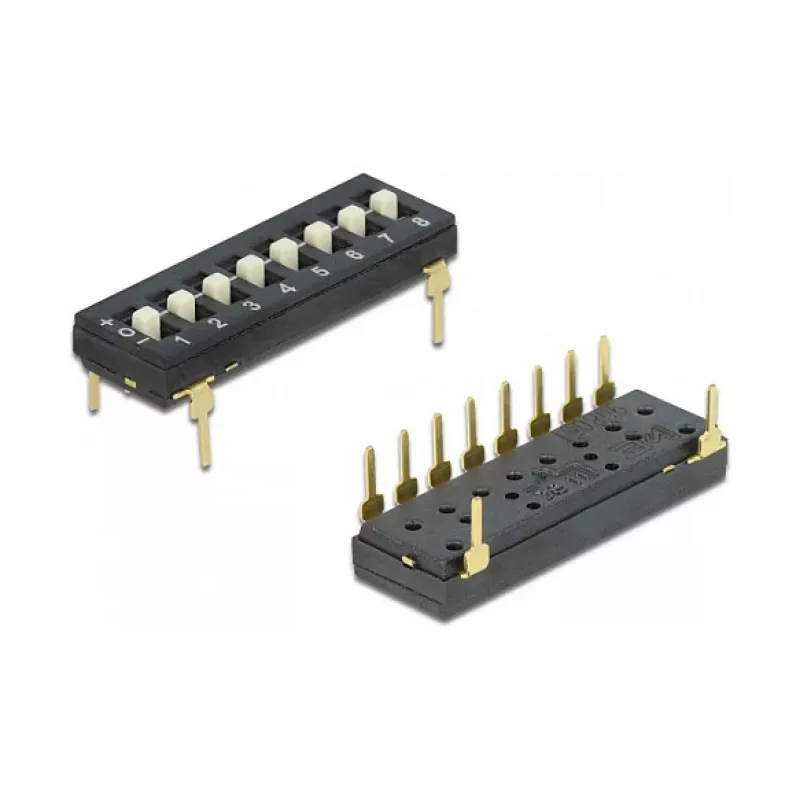

Der DELOCK 66306 DIP-Schalter ist ein kleines, auf Leiterplatten montierbares Zubehör, das als Packung mit zwei Schaltern in einer schützenden Röhrenverpackung geliefert wird. Er bietet eine kompakte und zugängliche Möglichkeit, digitale Konfigurationsoptionen direkt auf einer Leiterplatte einzustellen und zu ändern. Die Komponente ist für die Installation auf Leiterplatten vorgesehen, auf denen der Platz begrenzt ist und eine manuelle Auswahl von Logikzuständen oder Funktionsoptionen erforderlich ist.

Vorteile

Dieser DIP-Schalter bietet eine kompakte Grundfläche, die für dichte PCB-Layouts geeignet ist, und eine unkomplizierte manuelle Bedienung ohne Werkzeug. In einer Röhre geliefert, um Handhabungsschäden zu reduzieren und die Lagerung zu vereinfachen, ermöglicht er einen schnellen Austausch oder Einbau während der Montage und Prototypenentwicklung. Der standardisierte Formfaktor erleichtert die Kompatibilität mit gängigen PCB-Layouts und Stiftleistenmustern und macht ihn zu einer praktischen Wahl sowohl für Einzelprojekte als auch für Kleinserienproduktionen.

Geeignet für

• Konfiguration von Logikeingängen und Adressauswahl auf Entwicklungs- und Produktionsleiterplatten
• Kleine Elektronikprojekte, Prototypen und Hobby-Leiterplatten
• Reparatur-, Änderungs- oder Austauscharbeiten an Steuer- und Schnittstellenplatinen
• Anwendungen, die eine gelegentliche manuelle Neukonfiguration ohne Neuprogrammierung erfordern

Technische Daten

• Packung: 2 auf Leiterplatten montierbare DIP-Schalter
• Montage: Durchsteckmontage oder kompatibel mit PCB-Stiftleisten
• Formfaktor: kompaktes DIP-Schaltergehäuse, ausgelegt für enge PCB-Abstände
• Betätigung: manueller Kippschalter für einzelne Schalterpositionen
• Verpackung: Röhre zum Schutz und zur bequemen Handhabung während Lagerung und Transport

Anwendung

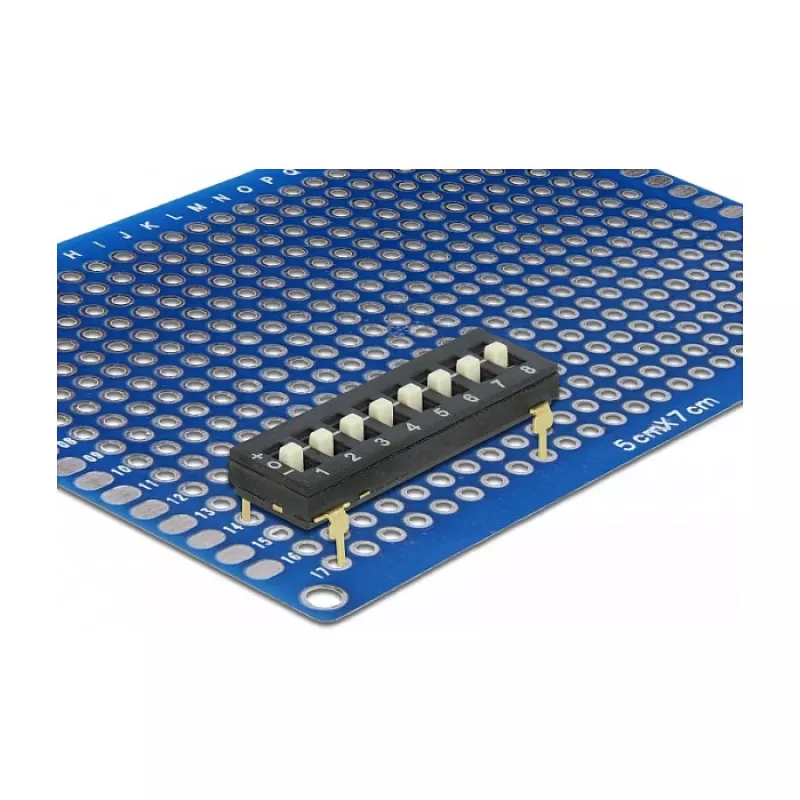

Platzieren Sie den DIP-Schalter auf dem vorgesehenen PCB-Footprint, ausgerichtet am Stiftleistenmuster der Platine, und löten Sie die Anschlüsse gemäß den üblichen Durchsteckmontageverfahren. Stellen Sie jede Schalterposition ein, indem Sie die Betätiger vorsichtig mit einem kleinen Werkzeug oder der Fingerspitze umlegen, um den Öffnungs-/Schließzustand für die entsprechende Leiterbahn zu ändern. Überprüfen Sie die Verbindungen und Änderungen des Logikzustands mit einem Multimeter oder durch Beobachtung des Geräteverhaltens beim ersten Einschalten und Testen.

Empfehlungen

Behandeln Sie den DIP-Schalter mit Vorsicht, um ein Verbiegen der Anschlüsse beim Einsetzen zu vermeiden. Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei Arbeiten an empfindlicher Elektronik und stellen Sie sicher, dass die Platine beim Ändern der Schalterpositionen spannungslos ist. Vermeiden Sie für einen zuverlässigen Langzeitbetrieb übermäßige mechanische Belastung der Schalterbetätiger und befestigen Sie die Leiterplatte in ihrem Gehäuse, um unbeabsichtigtes Umschalten zu verhindern.
