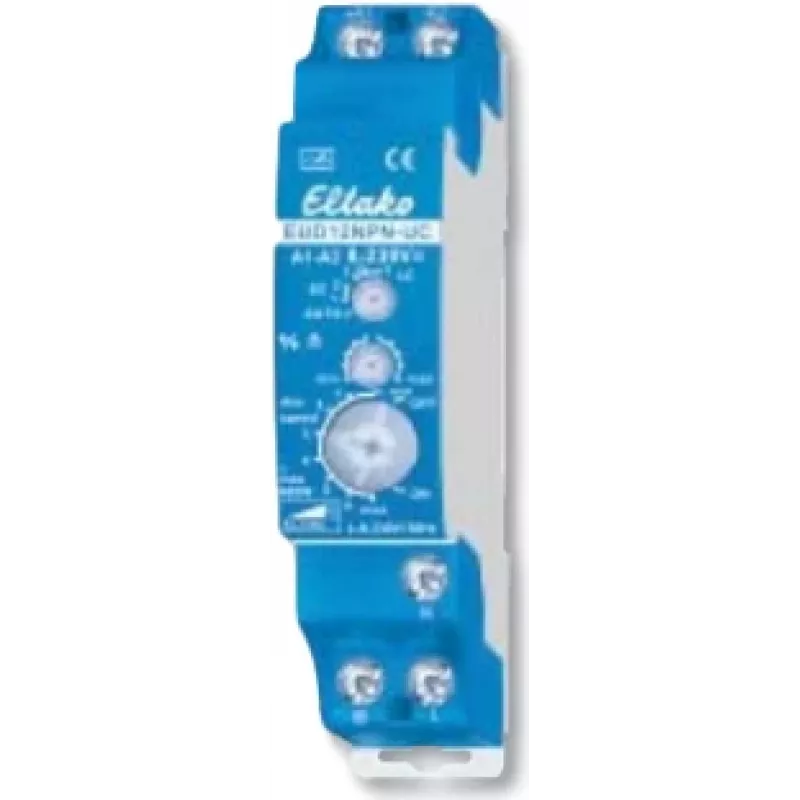

DIN-Schienen-Universal-Elektronikrelais Eltako EUD12NPN-UC (MPN 21100806 EAN )

Eltako EUD12NPN-UC ist ein auf DIN-Schiene montierbares universelles Elektronikrelais, das für die Integration in Gebäudeautomations- und Steuerschaltschränke konzipiert wurde. Es bietet eine kompakte Schnittstelle zum Schalten und zur Signalumsetzung zwischen Sensoren, NPN-Transistorausgängen und nachgeschalteten Lasten. Das Gerät ist für Anwendungen vorgesehen, bei denen der Platz begrenzt ist und eine zuverlässige elektronische Schaltung mit kurzen Reaktionszeiten erforderlich ist.

Vorteile

Das Relais bietet eine schmale DIN-Schienen-Bauform, die Platz im Schaltschrank spart und die Installation vereinfacht. Seine universelle Eingangskompatibilität ermöglicht den Anschluss gängiger NPN-Ausgänge und schaltender Sensoren, wodurch separate Schnittstellenmodule entfallen. Die elektronische Schaltung eliminiert mechanischen Verschleiß, bietet schnelles Ansprechen und unterstützt einen geräuschlosen Betrieb in Steuerstromkreisen.

Geeignet für

Wann es möglicherweise nicht geeignet ist

Das Gerät ist nicht als direkter Ersatz für Hochleistungsschütze oder zum Schalten erheblicher Netzströme ohne geeignete nachgeschaltete Relais oder Schütze vorgesehen. Es kann auch ungeeignet sein, wenn eine galvanische Trennung zwischen Stromkreisen zwingend erforderlich ist, es sei denn, es werden zusätzliche Trenneinrichtungen bereitgestellt.

Technische Daten

Verwendung

Installieren Sie das Relais auf einer Standard-DIN-Schiene im Schaltschrank und schließen Sie die Eingangsverdrahtung von Sensoren oder NPN-Transistorausgängen gemäß den Verdrahtungsrichtlinien in der Herstellerdokumentation an. Verbinden Sie die Ausgangsseite mit dem nachgeschalteten Steuerstromkreis oder einem für die Last geeigneten Relais/Schütz. Überprüfen Sie vor dem Einschalten die Versorgungsspannung und die richtige Polarität. Testen Sie nach der Verdrahtung die Schaltfunktion mit der Steuerquelle und bestätigen Sie die korrekte Integration in das Automatisierungssystem.

Was Sie vor dem Kauf beachten sollten

Empfehlungen

Integrieren Sie das Relais in einen beschrifteten Schaltschrank und dokumentieren Sie die Verdrahtungsanschlüsse, um die Wartung zu vereinfachen. Verwenden Sie das Modul für Niederspannungssteueraufgaben und kombinieren Sie es mit geeigneten Schützen zum Schalten schwerer Lasten. Befolgen Sie die Installationsanweisungen des Herstellers und die örtlichen Elektrovorschriften bei der Verdrahtung und Inbetriebnahme.
