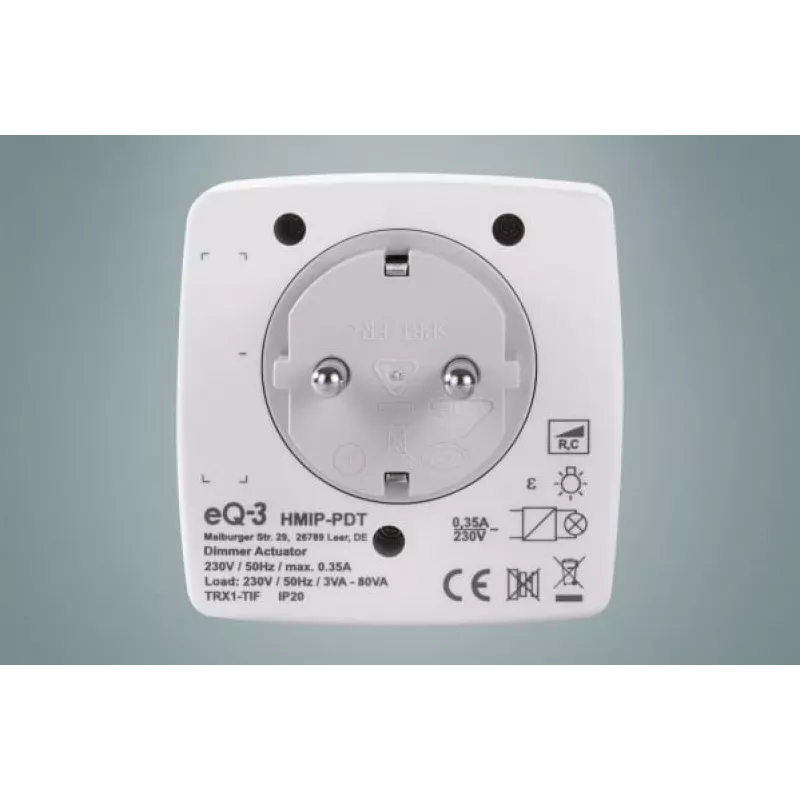

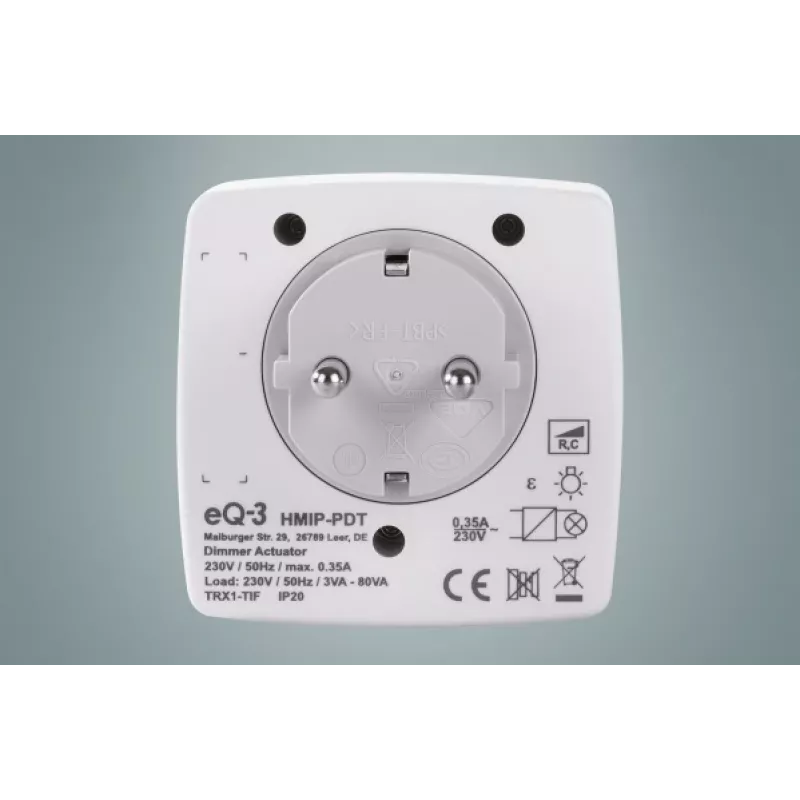

Dimmer & Schalter eQ-3 AG HmIP-PDT Extern Weiß

Der eQ-3 AG HmIP-PDT Extern Weiß ist ein kompakter externer Dimmer und Schalter, der für die Integration in HomeMatic Smart-Home-Systeme entwickelt wurde. Er akzeptiert eine AC-Eingangsspannung von 230 V bei 50 Hz und kommuniziert per Funk auf 868 MHz. Mit Schutzart IP20 und kompakten Abmessungen von 70 mm x 39 mm x 70 mm ist dieses weiße Gerät für die Inneninstallation vorgesehen, wo eine zuverlässige Fernsteuerung von Beleuchtungs- und Schaltfunktionen erforderlich ist.

Vorteile

Das Gerät vereint Dimm- und Schaltfunktionen in einer einzigen kompakten Einheit und ermöglicht sowohl die Helligkeitssteuerung als auch das Ein-/Ausschalten ohne zusätzliche Module. Die Funkkommunikation mit 868 MHz bietet Kompatibilität mit HomeMatic IP-Netzwerken und unterstützt die Fernbedienung. Die geringe Grundfläche und das leichte Design erleichtern die Montage auf beengtem Raum hinter Installationsgeräten oder in Verteilerkästen. Die Schutzart IP20 macht es für Innenräume geeignet, während das neutrale weiße Finish dezent mit gängigen Einrichtungsstilen harmoniert.

Geeignet für

• Steuerung von Innenbeleuchtungskreisen in einem HomeMatic Smart Home
• Dimmen von LED- oder Glühlampen, die mit Phasenanschnittdimmung kompatibel sind
• Ersatz oder Erweiterung von Wandschalterfunktionen, wo ein kompaktes externes Modul benötigt wird

Wichtige Spezifikationen

• AC-Eingangsspannung: 230 V
• Eingangsfrequenz: 50 Hz
• Funk-Übertragungsfrequenz: 868 MHz
• Schutzart: IP20 (Innenbereich)
• Abmessungen: 70 mm x 39 mm x 70 mm
• Gewicht: 0,138 kg
• Farbe: Weiß

Verwendung

Installieren Sie den eQ-3 AG HmIP-PDT Extern Weiß gemäß den örtlichen Elektrovorschriften und den HomeMatic-Installationsanweisungen. Montieren Sie das Gerät an einem trockenen Ort im Innenbereich oder in einem Elektroverteilerkasten, wo ausreichend Platz vorhanden ist. Schließen Sie die Außenleiter und Neutralleiter an den Geräteeingang und die geschalteten Ausgänge an den Beleuchtungskreis an. Binden Sie das Modul mit einer HomeMatic IP-Zentrale oder einem kompatiblen Gateway über das vorgeschriebene Einbindungsverfahren ein, um die Funksteuerung und Konfiguration zu ermöglichen. Nach der Inbetriebnahme passen Sie das Dimm- und Schaltverhalten über die Hausautomationsschnittstelle an.

Empfehlungen

Verwenden Sie das Gerät nur in trockenen Innenräumen und stellen Sie die Kompatibilität der angeschlossenen Lampen mit Phasenanschnittdimmung sicher. Befolgen Sie die Herstelleranweisungen für den elektrischen Anschluss und die Einbindung in HomeMatic-Systeme. Bei Installation in Verteilerkästen oder hinter Installationsgeräten ist für ausreichende Belüftung zu sorgen und der Kontakt mit Feuchtigkeit oder direkten Wärmequellen zu vermeiden.
