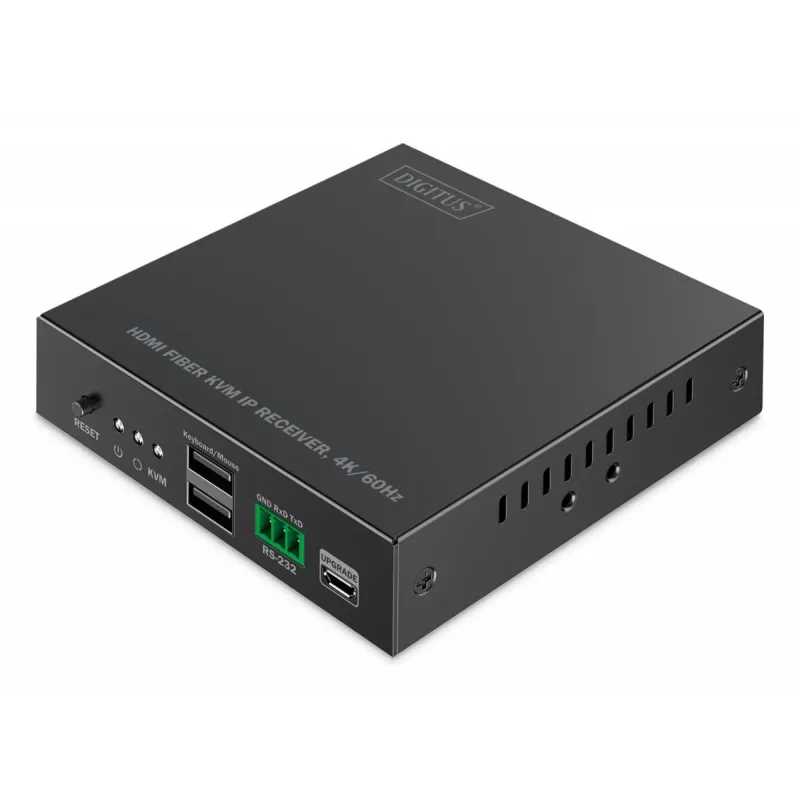

DIGITUS HDMI Fiber Receiver – für DS-55348 4K/60Hz 40 km/300m IP 1G Schwarz

Das KVM-IP-Extender-Set Digitus DS-55348 überträgt HDMI-Signale in UHD 4K/60Hz (3840x2160p) über Glasfaserkabel für Punkt-zu-Punkt- oder Punkt-zu-Multipunkt-Installationen über große Entfernungen. Das Set enthält einen Sender (TX) und einen Empfänger (RX) und unterstützt Singlemode-Faser bis zu 40 km und Multimode-Faser bis zu 300 m. Es ist kompatibel mit LC- und SC-SFP-Modulen (Module separat erhältlich) und kann über 1G-Netzwerk-Switches erweitert werden, um bis zu 253 Empfänger zu unterstützen.

Vorteile

Dieses Extender-Set bietet eine verlustfreie Übertragung von hochauflösendem Video mit geringer Latenz (ca. 80–140 ms) und unterstützt HDMI 2.0 und HDCP 2.2/1.4. Der Empfänger verfügt über eine KVM-Funktion, die den Anschluss von Maus und Tastatur zur Fernsteuerung der Quelle ermöglicht. Zusätzliche Funktionen umfassen einen lokalen HDMI-Loop-Out am Sender, einen 3,5-mm-Stereo-Audioanschluss, Kompatibilität mit Singlemode- und Multimode-Fasern sowie Unterstützung für die Erweiterung durch Kaskadierung in bestehender 1G-Netzwerkinfrastruktur.

Geeignet für

• Rechenzentren und Serverräume
• Konferenzräume und Besprechungseinrichtungen
• Digital Signage und Einzelhandelsdisplays
• Broadcast- und Produktionsumgebungen
• Industrie- und Leitstandanwendungen

Wichtige Spezifikationen

• Max. Auflösung: Ultra HD 4K/60Hz (3840x2160p)
• Max. Reichweite (Punkt-zu-Punkt): Singlemode bis zu 40 km, Multimode bis zu 300 m
• HDMI-Standard: HDMI 2.0
• HDCP: 2.2 / 1.4
• Max. Videobandbreite: 18 Gbit/s
• Latenz: 80–140 ms
• Unterstützt bis zu 253 Empfänger (Punkt-zu-Multipunkt)
• SFP-Kompatibilität: LC & SC SFP-Module (SFP-Module nicht im Lieferumfang; Beispiel SM: DN-81002, MM: DN-81000)
• Sender (TX) Anschlüsse: 1x HDMI-Eingang, 1x HDMI-Loop-Out, 1x SFP-Ausgang (LC/SC), 1x USB-A (1.1) für Quelle, 1x RS232-Durchschleifung, 1x Micro-USB (FW-Update), 1x 3,5-mm-Audioeingang, DC 5V/2A Stromversorgung
• Empfänger (RX) Anschlüsse: 1x HDMI-Ausgang, 1x SFP-Eingang (LC/SC), 2x USB-A (1.1) für Maus & Tastatur, 1x 3,5-mm-Audioausgang
• Betriebstemperatur: -10 °C bis 50 °C
• Leistungsaufnahme: TX ca. 7,5 W, RX ca. 7,5 W
• Abmessungen (pro Einheit): 10,6 x 10,3 x 2,6 cm
• Gewicht: TX 307 g, RX 303 g
• GehäVerwendung: Metall, Farbe: Schwarz

Verwendung

Schließen Sie die HDMI-Quelle an den HDMI-Eingang des Senders an und verbinden Sie bei Bedarf einen lokalen Monitor mit dem HDMI-Loop-Out des Senders. Installieren Sie das passende SFP-Modul im SFP-Steckplatz (Singlemode oder Multimode) und verbinden Sie das Glasfaserkabel zwischen TX und RX. Schließen Sie den HDMI-Ausgang des Empfängers an das Display an und verbinden Sie bei Bedarf Maus und Tastatur mit den USB-A-Anschlüssen am Empfänger, um die KVM-Funktion zu nutzen. Versorgen Sie beide Geräte mit den mitgelieferten DC 5V/2A-Netzteilen und führen Sie ggf. Firmware-Updates über den Micro-USB-Anschluss durch.

Empfehlungen

Wählen Sie für eine zuverlässige Übertragung über große Entfernungen das richtige SFP-Modul und den passenden Fasertyp für Ihre Installation (Singlemode für Strecken bis 40 km, Multimode für kürzere Strecken bis 300 m). Verwenden Sie hochwertige LC/SC-Steckverbinder und halten Sie die empfohlene maximale Länge von 5 m für HDMI-Kabel ein. Nutzen Sie bei der Erweiterung über Netzwerk-Switches eine 1G-Switch-Infrastruktur und befolgen Sie die Best Practices für die Kaskadierung, um eine stabile Punkt-zu-Multipunkt-Verteilung zu gewährleisten.
