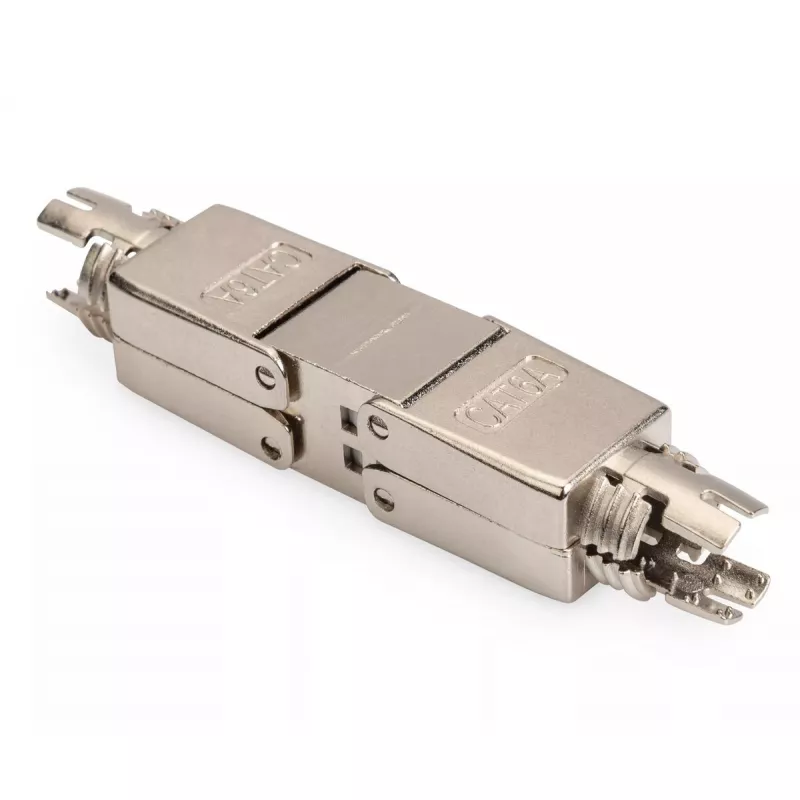

DIGITUS CAT6a Cat Verbindungsmodul Für Installationskabel

Der DIGITUS CAT-Stecker DN-93912 ist ein feldinstallierbarer Cat. 6A Steckverbinder zum Verlängern oder Reparieren von Twisted-Pair-Kabeln. Er unterstützt bis zu 500 MHz und 10GBase-T Performance, verfügt über ein schlankes Metallgehäuse in Edelstahloptik und wird als Einzelstück geliefert. Der Stecker ist für Cat6A Kabelstandards geeignet und für zuverlässige, kompakte Verbindungen in PoE- und Datennetzwerken konzipiert.

Vorteile

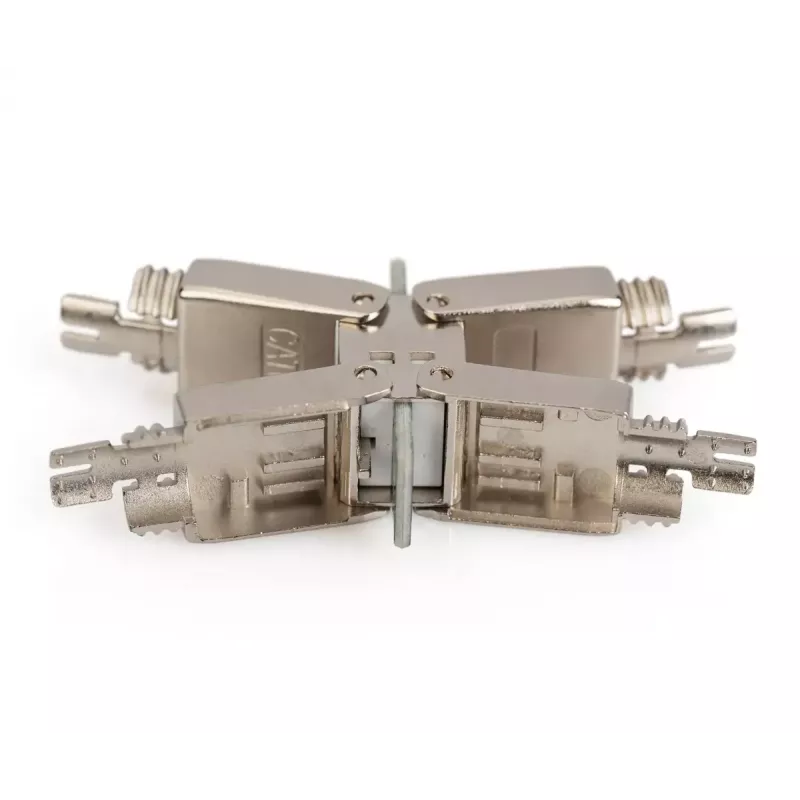

Der Steckverbinder bietet werkzeuglose Montage und eine Schraub-Kabelzugentlastung für sichere Fixierung. Ein farbcodierter LSA-Schneidklemmverbinder und ein integrierter Leiter-Manager vereinfachen die Feldkonfektionierung ohne Spezialwerkzeug. Eine vollständige 360°-Schirmkontaktierung und ein robustes Metallgehäuse sorgen für stabile Abschirmung und mechanische Langlebigkeit. Seine schlanke Bauweise macht ihn geeignet für enge Installationsräume.

Geeignet für

• Verlängern von Cat6A / Twisted-Pair Kabelstrecken
• Reparieren beschädigter Ethernet-Kabel vor Ort
• Installationen, die PoE, PoE+ oder 4PPoE Stromversorgung erfordern
• Feldkonfektionen, bei denen werkzeuglose, schnelle Montage erforderlich ist

Wichtige Spezifikationen

• Standard: Cat. 6A, bis zu 500 MHz
• Datenrate: 10GBase-T
• Steckverbindertyp: LSA-Schneidklemmtechnik (farbcodiert)
• Schirmung: 360°-Schirmkontakt
• Montage: Werkzeuglose Konfektion, Schraub-Kabelzugentlastung
• PoE-Unterstützung: IEEE 802.3af, 802.3at, 802.3bt (PoE / PoE+ / 4PPoE)
• Material / Farbe: Edelstahloptik (Nickel-/Zink-Komponenten)
• Abmessungen (B×T×H): 72,8 × 11,7 × 14,5 mm
• Menge pro Packung: 1 Stück
• Hersteller / MPN: DIGITUS DN-93912
• EAN: 4016032458623

Anwendung

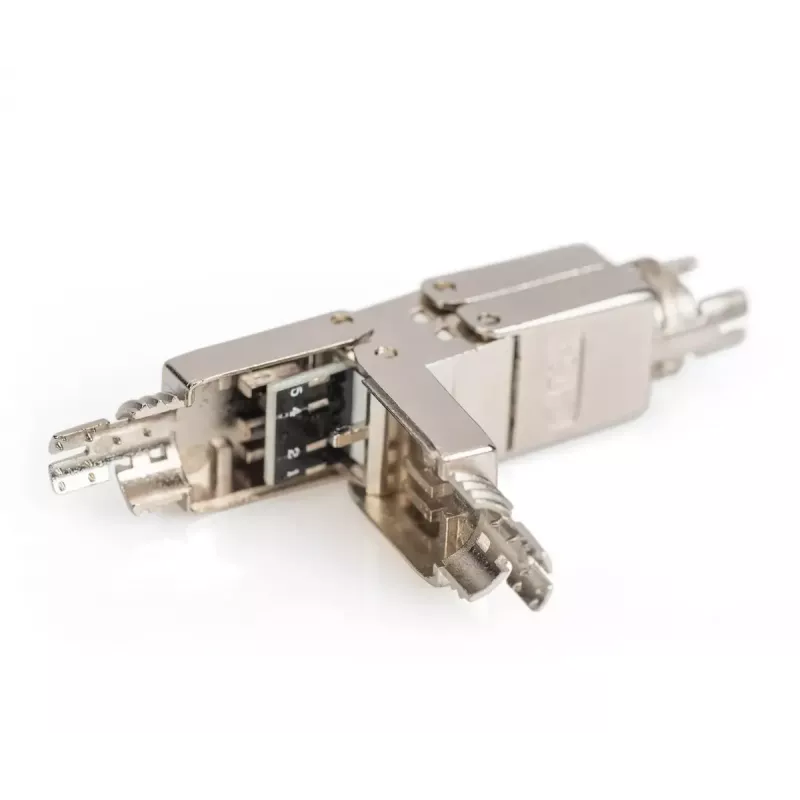

Entfernen Sie den Außenmantel des Twisted-Pair-Kabels auf die für den Stecker erforderliche Länge. Legen Sie die Adern in die farbcodierten LSA-Schneidklemmkontakte gemäß dem Verdrahtungsschema ein, verwenden Sie den integrierten Leiter-Manager zum Ausrichten der Paare und sichern Sie das Kabel mit der Schraub-Kabelzugentlastung. Die vollständige Montage ist ohne Spezialwerkzeug möglich; stellen Sie sicher, dass der Schirm für eine ordnungsgemäße Erdung Kontakt hat, und schließen Sie das Metallgehäuse für eine stabile Verbindung.

Empfehlungen

Überprüfen Sie für zuverlässige Leistung die Kabelkategorie (Cat6A empfohlen) und beachten Sie die Farbcodierung auf dem LSA-Stecker. Stellen Sie sicher, dass der Schirmkontakt bei geschirmten Kabeln korrekt anliegt, und vermeiden Sie übermäßiges Biegen oder Zugbelastung des konfektionierten Kabels, um die 10GBase-T Leistung zu erhalten.
