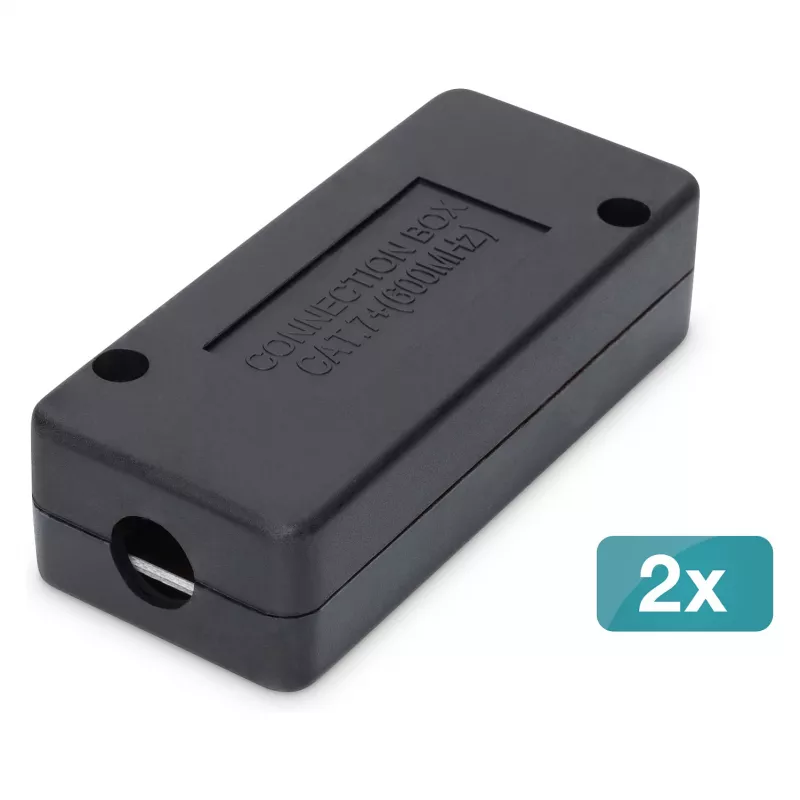

DIGITUS CAT 7 Anschlussmodul, 2 Stk., Cat7, ABS-Gehäuse, schwarz, 80×35×26 mm

Set mit zwei DIGITUS CAT 7 Anschlussmodulen, konzipiert für Cat7-Verkabelung. Jedes kompakte Modul besitzt ein schwarzes ABS-Gehäuse und misst 80×35×26 mm. Die Module bieten eine Möglichkeit, geschirmte Datenkabel zu verlängern oder beschädigte Kabelabschnitte zu ersetzen, ohne ganze Leitungswege neu verlegen zu müssen, und sind für Hochgeschwindigkeits-Ethernet-Installationen in Wohnungen, Büros und Netzwerkschränken vorgesehen. Die LSA-Anschlusstechnik mit 45° abgewinkelten Kontakten vereinfacht die Installation und gewährleistet eine zuverlässige Kontaktqualität für Cat7-fähige Verkabelungssysteme.

Vorteile

Die Module unterstützen geschirmte Cat7-Verkabelung und sind mit flammhemmenden ABS-Gehäusen (UL‑94V‑0) sowie RJ45-Komponenten ausgestattet, die vernickelte Kontakte mit Goldauflage auf den Kontaktflächen für Korrosionsbeständigkeit und stabile Signalübertragung aufweisen. LSA-Klemmleisten (farbcodiert für EIA/TIA 568 A & B) und eine integrierte Zugentlastung ermöglichen effiziente und wiederholbare Kabelabschlüsse. Der kompakte Formfaktor und die Kompatibilität mit Aufputz- oder Unterputzinstallation machen diese Module flexibel für viele Installationsumgebungen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Verlängern von geschirmten Cat7- oder kompatiblen höherwertigen Netzwerkleitungen
• Ersetzen beschädigter Kabelsegmente ohne Neuverkabelung ganzer Leitungswege
• Installationen in kleinen Büros, Heimnetzwerken oder Telekommunikationsschränken
• Installationen, die standardisierte LSA-Abschlüsse und PoE-Kompatibilität erfordern

Technische Daten

• Menge: 2 Module
• Abmessungen (pro Stück): 80 × 35 × 26 mm
• Gehäusematerial: ABS, flammhemmend (UL‑94V‑0)
• Anschluss: LSA-Klemmleiste, 45° abgewinkelte Kontakte, farbcodiert für EIA/TIA 568 A & B
• Kompatible Kabeladern: 22–26 AWG, Massiv- und Litzenleiter
• Kontaktmaterial: vernickelte Phosphorbronze mit 0,5 μm Goldauflage auf der Kontaktfläche
• Schirmung: RJ‑45-Schirm aus vernickelter Bronze
• Betriebstemperaturbereich: -20 °C bis +70 °C
• Isolationswiderstand: > 500 MΩ
• Kontaktwiderstand: < 20 mΩ
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)

Verwendung

Bereiten Sie das geschirmte Datenkabel vor, indem Sie den Außenmantel entfernen und die Folie/Schirmung entsprechend für eine ordnungsgemäße Erdung freilegen. Befolgen Sie die Farbcodes auf der LSA-Klemmleiste für EIA/TIA 568 A oder B und führen Sie jeden Leiter in die entsprechende Position ein. Verwenden Sie ein geeignetes LSA-Auflegewerkzeug, um die Leiter sauber in die Leiste abzuschließen und sicherzustellen, dass die integrierte Zugentlastung das Kabel fest greift. Falls geschirmt, verbinden Sie die Kabelschirmung mit dem Schirmanschlusspunkt des Moduls, um die Durchgängigkeit zu erhalten. Setzen Sie das abgeschlossene Modul in die erforderliche Befestigungsposition ein (Aufputz oder Unterputz) und stecken Sie die RJ45-Buchse in den Gegenstecker, um die Netzwerkkontinuität wiederherzustellen.

Empfehlungen

Verwenden Sie ein Krone/LSA-kompatibles Auflegewerkzeug für saubere Abschlüsse und überprüfen Sie Durchgängigkeit und Adernpaarintegrität nach der Installation mit Netzwerkprüfgeräten. Erhalten Sie die Schirmdurchgängigkeit, indem Sie die Kabelschirmdrähte korrekt an den Schirmanschluss des Moduls anschließen. Vermeiden Sie scharfe Biegungen des Kabels nahe der Abschlussstelle und verwenden Sie geeignete Zugentlastungen und Kabelführung, um die Langzeitleistung zu gewährleisten.
