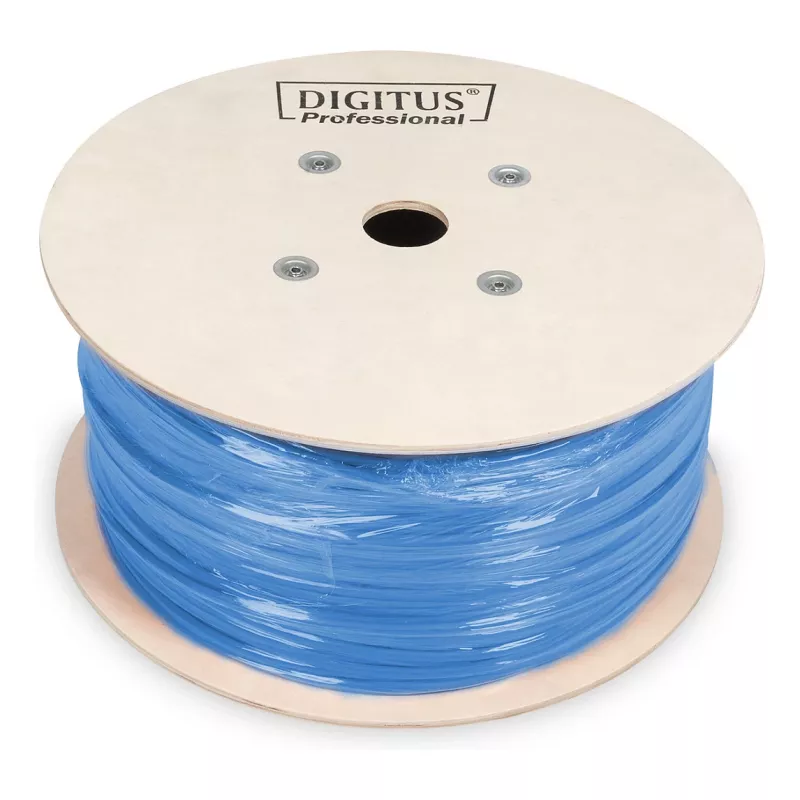

DIGITUS CAT 6A U/FTP Installationskabel 305 m, simplex, Cca, Easy Pull Box, blau

DIGITUS CAT 6A U/FTP Installationskabel in einer 305 m Easy Pull Box, blau, ist ein installationsgeeignetes Netzwerkkabel, das für 10 Gigabit Ethernet und Hochgeschwindigkeits-Strukturverkabelung entwickelt wurde. Das Kabel verfügt über eine U/FTP-Schirmung (aluminiumkaschierte Polyesterfolie um jedes Paar), AWG 23/1 blanke Kupferleiter in 4x2-Konfiguration und einen halogenfreien, raucharmen Außenmantel der CPR-Klasse Cca. Mit einer spezifizierten Übertragungsfrequenz bis 500 MHz und Unterstützung für Power over Ethernet (PoE) ist dieses Cat6A-Kabel für Backbone-, Horizontal- und Geräteverkabelung in kommerziellen, industriellen und Rechenzentrumsumgebungen vorgesehen.

Vorteile

Die U/FTP-Konstruktion bietet eine individuelle Paarschirmung, um Nebensprechen zu reduzieren und die Störfestigkeit gegenüber elektromagnetischen Einflüssen zu verbessern, während das ungeschirmte Außendesign die Flexibilität für die Installation erhält. Die AWG 23/1-Kupferleiter und die kontrollierte Paargeometrie gewährleisten eine stabile Impedanz und geringe Dämpfung bis 500 MHz. Der halogenfreie LSZH-Mantel mit CPR-Klassifizierung Cca reduziert Rauch- und korrosive Gasemissionen im Brandfall und erfüllt die modernen Anforderungen an die Gebäudesicherheit. Geliefert auf einer Easy Pull Box, ist das Kabel einfach über lange Strecken zu verlegen und unterstützt Plug-and-Play-Anschlüsse für Standard-RJ45-/Cat6A-Terminierungen.

Geeignet für

• 10 Gigabit Ethernet Backbone- und Horizontalverkabelung
• Serverräume und Rechenzentren mit hohem Durchsatz
• Büro-Strukturverkabelung und großflächige LAN-Installationen
• Industrielle Installationen, bei denen ein verbesserter EMI-Schutz erforderlich ist
• PoE-gespeiste Geräte wie Access Points, Kameras und Telefone

Technische Spezifikationen

• Kategorie: Cat6A, U/FTP (Folienpaarschirmung)
• Länge: 305 m auf Easy Pull Box
• Leiter: Blankes Kupfer, AWG 23/1, 4 Paare (8 Leiter)
• Übertragungsfrequenz: bis 500 MHz
• Impedanz: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Kapazität: ca. 45 pF/m nominal bei 1 kHz
• Rückflussdämpfung und Kopplungsdämpfung: ausgelegt für Cat6A-Leistung und Kopplungsdämpfung Typ CA 2
• Ausbreitungsgeschwindigkeit (NVP): 70%
• Betriebstemperatur: -20 °C bis +75 °C; Installationstemperatur: 0 °C bis +50 °C
• Außenmantel: halogenfrei LSZH, CPR Euroklasse Cca
• Außendurchmesser: ~7,6 mm (variiert je nach CPR-Einstufung)
• Gewicht: ca. 58 kg/km (variiert je nach CPR-Einstufung)
• Mechanisch: statischer Biegeradius ≥4×AD, dynamischer Biegeradius ≥8×AD, maximale empfohlene Zugkraft 150 N
• Unterstützt PoE und Standard-RJ45/Cat6A-Terminierungen

Verwendung

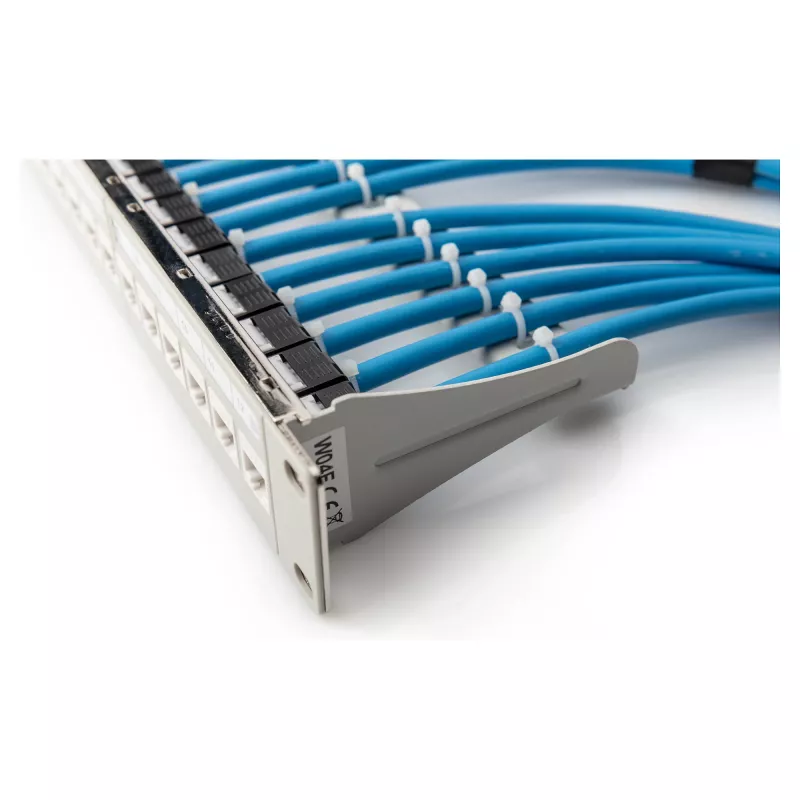

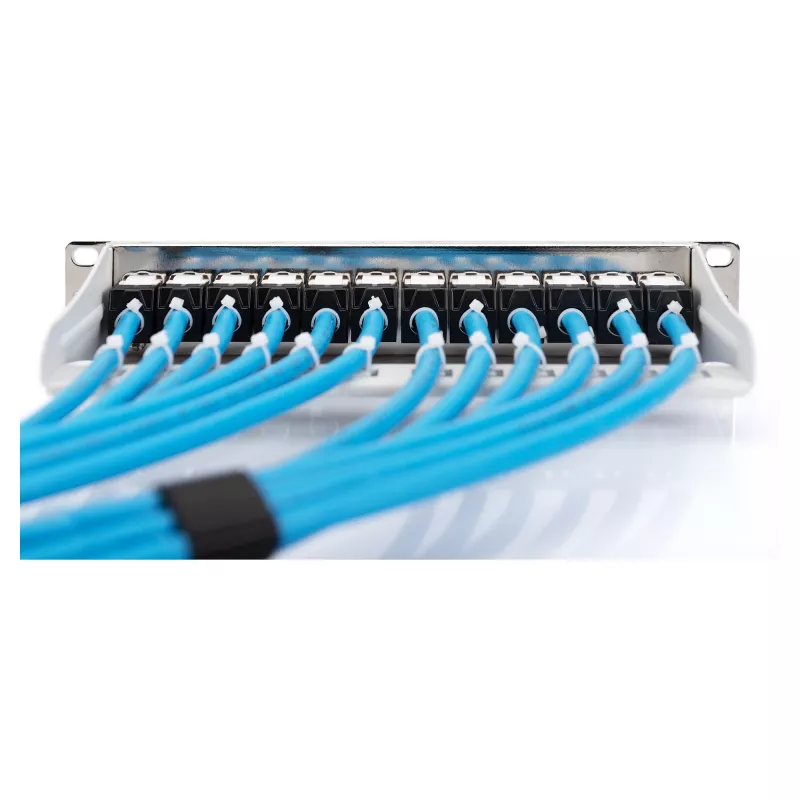

Verlegen Sie das Kabel von der Easy Pull Box entlang der geplanten Kabeltrasse und beachten Sie die angegebenen Biegeradien und die maximale Zugkraft, um Schäden an Leiter und Schirmung zu vermeiden. Terminieren Sie jedes Ende mit kompatiblen Cat6A-RJ45-Steckern oder Keystone-Buchsen, die für U/FTP-Kabel ausgelegt sind, und sorgen Sie für eine ordnungsgemäße Anbindung der Folienerdung an die Erdung, wo erforderlich. Testen Sie die installierten Strecken mit einem zertifizierten Kabeltester, um Parameter wie Länge, Durchgang, Paarintegrität, Impedanz und Fremdnebensprechen zu überprüfen und die Einhaltung der Cat6A-Leistung zu bestätigen.

Empfehlungen

Für beste Leistung ist ein Abstand zu Stromkabeln und starken EMI-Quellen einzuhalten, wo immer möglich, scharfe Biegungen und Knicke während der Installation sind zu vermeiden, und die Schirmungserdung ist korrekt mit dem Erdungssystem in metallischen Patchpanels oder Gehäusen zu verbinden. Verwenden Sie geeignete Hardware, die für Cat6A und U/FTP-Kabel ausgelegt ist, um die Übertragungseigenschaften zu erhalten.
