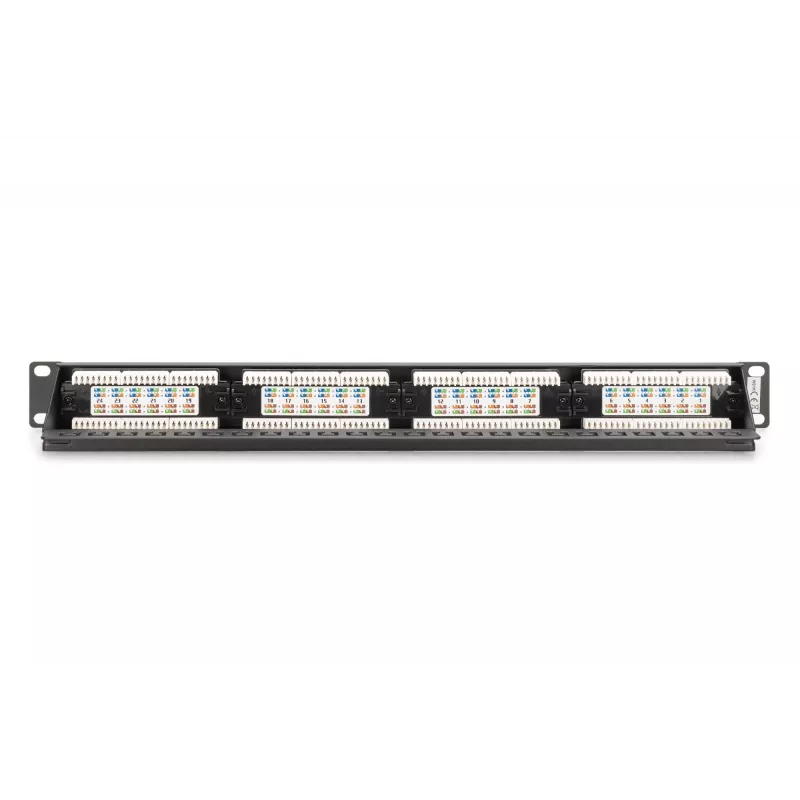

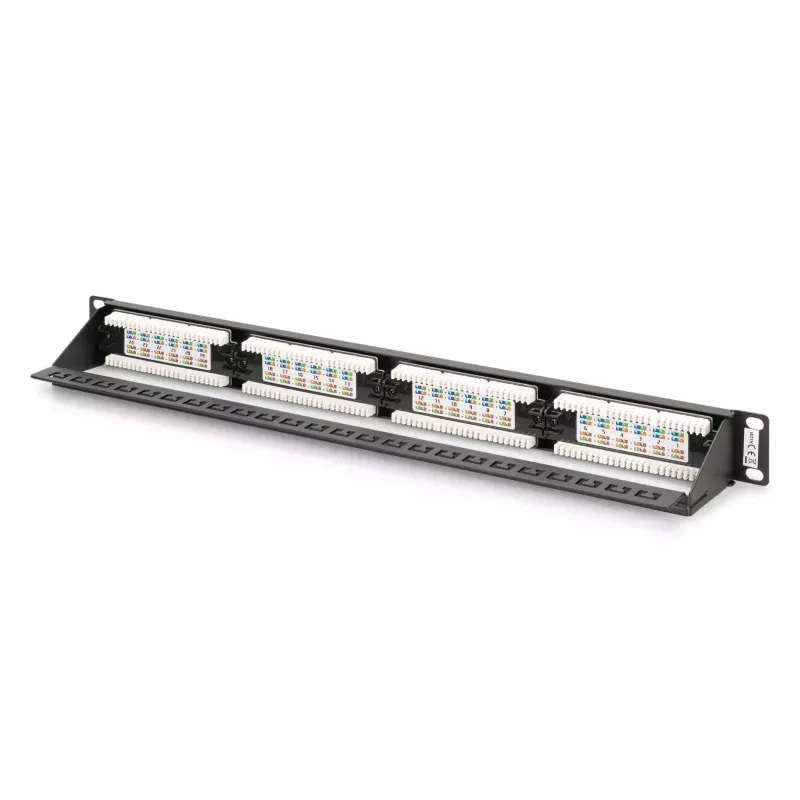

Digitus CAT 6 Patchpanel ungeschirmt DN-91624U-CR

Das DIGITUS® ungeschirmte CAT6 Patchpanel unterstützt zukunftsorientierte Standards und hochwertige Verarbeitung für Netzwerkinstallationen. Erhältlich in Versionen mit 16 und 24 Ports (1U) oder 48 Ports (2U), ist es für Link Performance Class E bis 250 MHz ausgelegt und entspricht ISO/IEC 11801 und EN 50173. Das Panel ist UL-zertifiziert und verfügt über ein 1,5 mm starkes Gehäuse aus galvanisiertem kaltgewalztem Stahl, geeignet für den Einbau in 19"-Racks.

Vorteile

Das CAT6 Patchpanel bietet zuverlässigen 1GBase-T- und PoE-Support für strukturierte Verkabelungsumgebungen, mit farbcodiertem LSA-Anschluss kompatibel zu EIA/TIA 568 A und B. Dank robuster mechanischer Konstruktion, vernickelten Kontakten mit Goldauflage und standardisierten Komponenten werden gleichbleibende elektrische Leistung und lange Lebensdauer gewährleistet. Das Rack-kompatible Design und die Schnellverschlüsse für Kabel vereinfachen Installation und Kabelmanagement.

Technische Daten

• Einsatzbereiche: bis 250 MHz, 1GBase-T, PoE
• Normen: ISO/IEC 11801 (3. Ausgabe), EN 50173-1, EIA/TIA 568-C
• Einbau: geeignet für 483 mm (19") Rack-Einbau
• Anschlüsse: RJ45-Buchsen, 8P8C

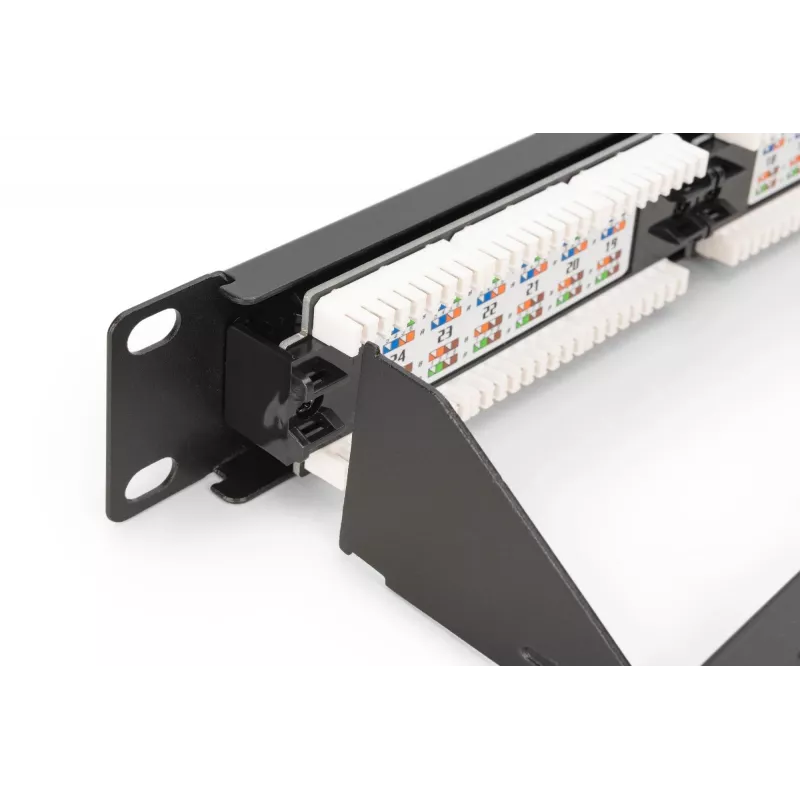

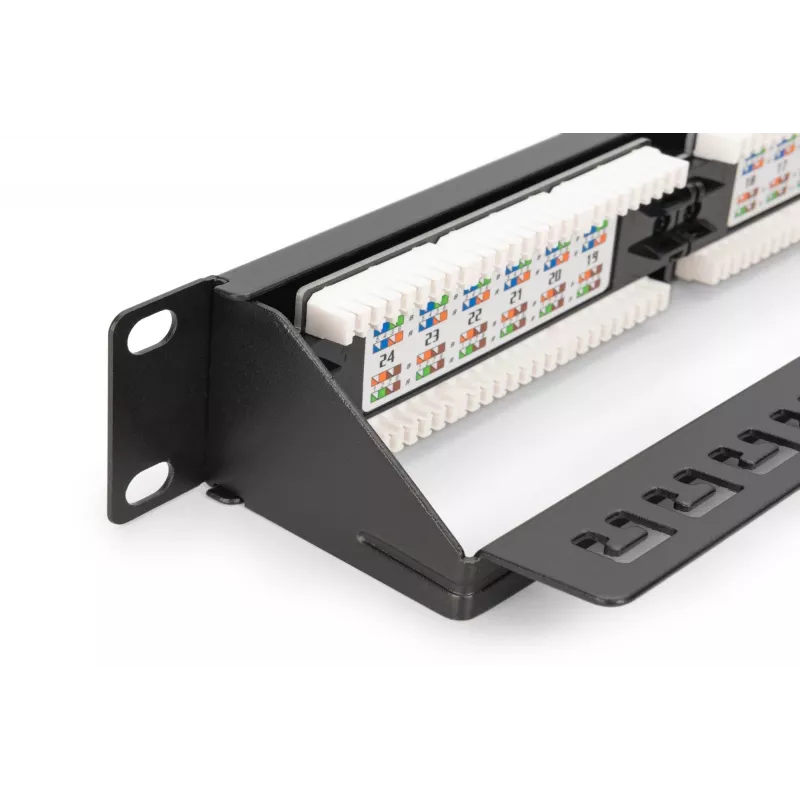

• Kabelabschluss: LSA-Leisten, farbcodiert für EIA/TIA 568 A & B
• Kabelbefestigung: Schnellverschlüsse
• Gehäusematerial: 1,5 mm galvanisierter kaltgewalzter Stahl (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• RJ45-Buchsenmaterial: ABS UL 94V-0
• Kontaktmaterial: vernickelte Phosphorbronze, 0,5 µm goldbeschichteter Kontakt
• RJ45-Schirmung: vernickelte Bronze
• LSA-Schneidklemme: Krone LSA+, UL 94V-2, galvanisierte Phosphorbronze
• Leiterplatte: FR4, UL 94V-0
• Steckkraft: max. 30 N (IEC 60603-7-5)
• Zugentlastung: 7,7 kg zwischen Buchse und Stecker
• Betriebstemperatur: -20 °C bis +70 °C
• Steckzyklen Buchse: >750 (ISO/IEC 11801, IEC 60603-7-5)
• Anschlusszyklen: >200 (ISO/IEC 11801, IEC 60603-7-5)
• Aderaufnahme: 22–26 AWG massive und flexible Leiter
• Isolationswiderstand: >500 MΩ
• Kontaktwiderstand: <20 mΩ
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)

Verwendung

Montieren Sie das Patchpanel in einem standardmäßigen 19"-Rack (1U für 16/24 Ports, 2U für 48 Ports). Bereiten Sie Kabel in geeigneter Länge vor und schließen Sie jeden Leiter an den LSA-Leisten entsprechend dem aufgedruckten Farbcode EIA/TIA 568 A oder B an. Nutzen Sie die Schnellverschlüsse zur Kabelbefestigung und Zugentlastung. Überprüfen Sie die korrekte Verdrahtung und testen Sie jeden Port auf Durchgang und Leistung bis 250 MHz, bevor das System in Betrieb geht. Beachten Sie die örtlichen Erdungsvorschriften; ein Erdungsdraht ist nicht enthalten.

Empfehlungen

Verwenden Sie für optimale Leistung CAT6-zertifizierte Patchkabel und stellen Sie sicher, dass die Installation den Richtlinien von ISO/IEC 11801 und EN 50173 folgt. Führen Sie nach der Installation eine Zertifizierungsmessung durch, um die Konformität mit Link Performance Class E zu bestätigen und die PoE- sowie 1GBase-T-Funktion zu validieren.
