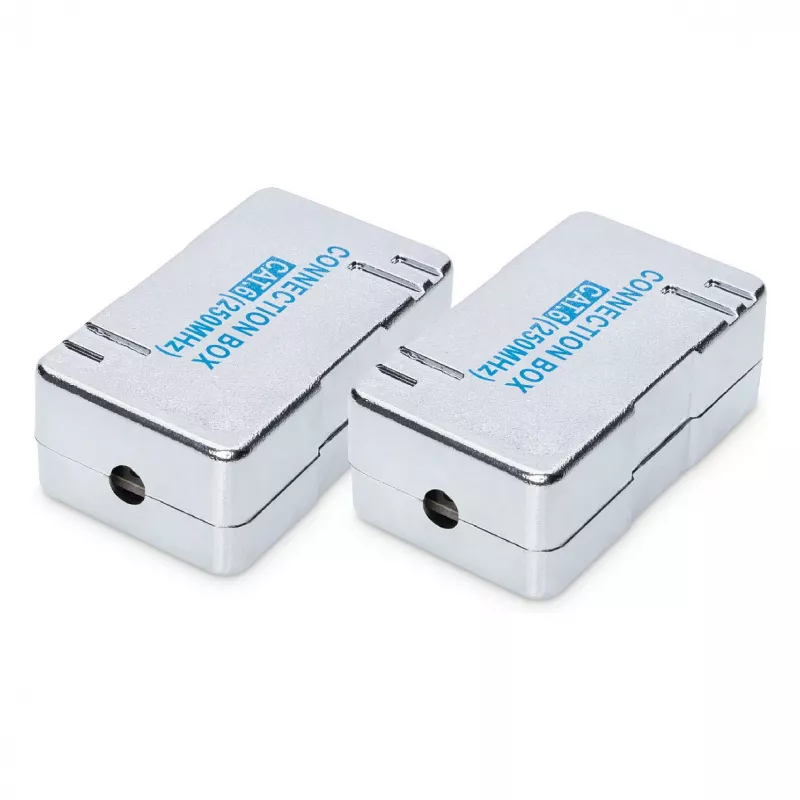

Digitus CAT 6 Anschlussmodul für Twisted-Pair-Kabel, 2 Stück, LSA, vergoldet, Weiß

Das Digitus CAT 6 Anschlussmodul ist ein kompaktes Modul zum Verbinden oder Verlängern von Twisted-Pair-Kabeln in strukturierten Netzwerken. Es erfüllt die Übertragungseigenschaften der Kategorie 6 und ist für Frequenzen bis 250 MHz / 1GBase-T ausgelegt. Das Modul unterstützt gängige Installationsmethoden und bietet vergoldete Kontakte sowie LSA-Anschlusstechnik für zuverlässigen elektrischen Kontakt. Das weiße ABS-Gehäuse und die integrierte Zugentlastung machen es geeignet für Unterputz-, Aufputz- und Kanalinstallationen.

Vorteile

Das Modul entspricht den Normen ISO/IEC 11801 (3. Ausgabe), EN 50173-1 und EIA/TIA 568-C und bietet vergoldete RJ45-Kontaktflächen für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Es verfügt über Krone LSA+ Anschlussklemmen, kompatibel mit den Farbcodes EIA/TIA 568 A & B, unterstützt Kabel von AWG 22–26 und weist zuverlässige physikalische und dielektrische Eigenschaften für professionelle Netzwerkinstallationen auf.

Geeignet für

• Verlängerung bestehender Twisted-Pair-Installationskabel
• Ersetzen defekter Kabelverbindungen in horizontaler oder Backbone-Verkabelung
• Installationen in Kanal-, Aufputz- und Unterputzdosen
• 1-Gbit/s-Ethernet-Netzwerke bis 250 MHz

Technische Daten

• Übertragungskategorie: Cat 6
• Frequenz / Geschwindigkeit: Bis zu 250 MHz, 1GBase-T (1 Gbit/s)
• Normen: ISO/IEC 11801 (3. Ausgabe), EN 50173-1, EIA/TIA 568-C
• Anschlüsse: LSA-Anschlusstechnik (Krone LSA+), RJ45-Buchse mit verzinntem Phosphorbronze und 0,5 µm vergoldeten Kontakten
• Kabelkompatibilität: AWG 22–26, massive und flexible Leiter
• Gehäusematerial: ABS (UL-94V-0), Farbe: weiß
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Kontaktwiderstand: < 20 mΩ; Isolationswiderstand: > 500 MΩ
• Betriebstemperatur: -20 °C bis +70 °C
• Menge pro Packung: 2 Stück

Verwendung

Bereiten Sie das Installationskabel vor und entfernen Sie den Außenmantel gemäß den üblichen Verfahren. Schließen Sie jeden Leiter in die farbcodierte LSA-Klemme gemäß EIA/TIA 568 A oder B an. Führen Sie das Kabel in die integrierte Zugentlastung ein und sichern Sie es. Stecken Sie den RJ45-Stecker in die Buchse, um die Verbindung herzustellen. Verwenden Sie zwei Module, wenn ein Paar erforderlich ist oder um eine durchgehende Verlängerung einer bestehenden Verbindung zu erstellen.

Empfehlungen

Für eine vorhersagbare Netzwerkleistung halten Sie die Installationspraktiken gemäß den Cat-6-Richtlinien ein: Halten Sie die Kabellängen innerhalb der spezifizierten Kanallimits, vermeiden Sie scharfe Biegungen und elektromagnetische Störungen und überprüfen Sie die terminierte Verbindung nach der Installation mit geeigneten Netzwerktestern.
