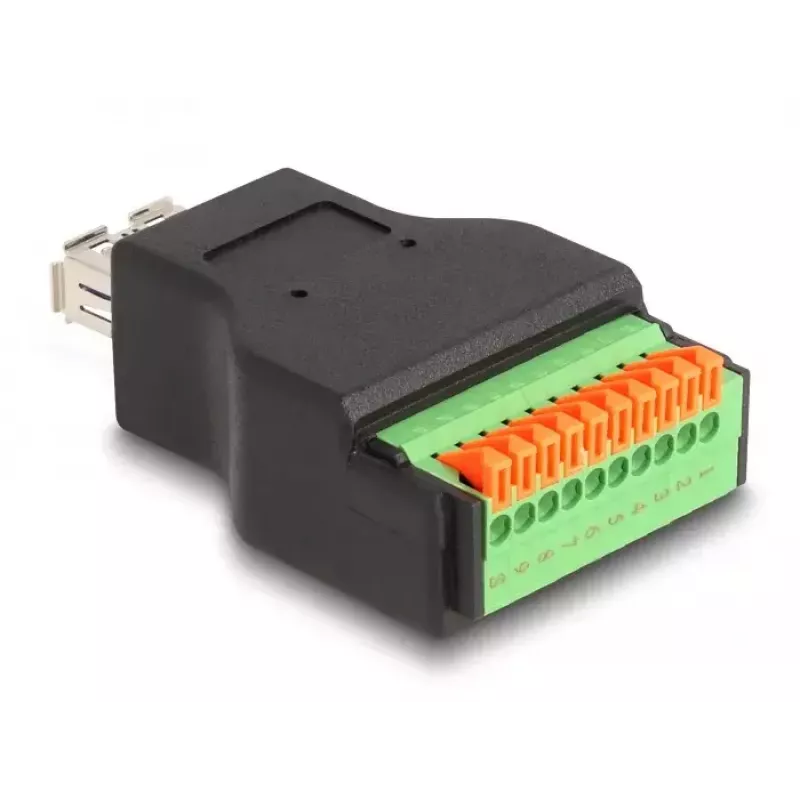

DeLOCK USB 3.2 Gen 1 Typ-A-Buchse auf Klemmleistenadapter 10 Pin

Der DeLOCK USB 3.2 Gen 1 Typ-A-Buchse auf Klemmleistenadapter (10 Pin) bietet eine kompakte Lösung, um USB Typ-A-Geräte an eine 10-polige Klemmleiste anzuschließen. Der Adapter nimmt blanke Drähte auf und ermöglicht eine unkomplizierte Kabelverbindung ohne Löten oder Spezialwerkzeuge. Er ist in Schwarz und Grün ausgeführt und eignet sich für Installationen, bei denen eine direkte Draht-zu-USB-Typ-A-Schnittstelle benötigt wird.

Vorteile

Dieser Adapter unterstützt USB 3.2 Gen 1 (USB 3.1 Gen 1) Signalisierung und bietet eine standardmäßige USB Typ-A-Buchse auf der einen Seite und eine 10-polige Klemmleiste auf der anderen, was die flexible Verdrahtung von USB-Peripheriegeräten ermöglicht. Das Design erlaubt das werkzeuglose Einführen abisolierter Drähte in die Klemmleiste und vereinfacht so Einrichtung und Wartung in eingebetteten und industriellen Umgebungen. Seine kompakte Größe erleichtert die Integration in bestehende Baugruppen.

Geeignet für

• Anschluss von USB Typ-A-Peripheriegeräten an kundenspezifische Kabelbäume
• Prototyping und Testaufbauten, die temporäre oder austauschbare Drahtverbindungen erfordern
• Eingebettete oder industrielle Installationen, bei denen eine Klemmleisten-Schnittstelle bevorzugt wird

Wichtige technische Daten

• Anschluss 1: USB Typ-A (Buchse)
• Anschluss 2: 10-polige Klemmleiste
• USB-Version: 3.2 Gen 1 (3.1 Gen 1)
• Produktfarbe: Schwarz, Grün
• Marke: DELOCK
• MPN: 66239
• EAN: 4043619662395

Verwendung

Isolieren Sie die Drahtenden auf die für die Klemmleiste empfohlene Länge ab und führen Sie jeden Leiter in den entsprechenden Klemmkontakt ein. Stellen Sie einen festen Kontakt sicher, indem Sie die Drähte gemäß dem Klemmmechanismus (Klemm- oder Schraubtyp, falls vorhanden) fixieren. Stecken Sie die USB Typ-A-Buchse in den passenden USB Typ-A-Stecker des Geräts. Überprüfen Sie die korrekte Verdrahtung und USB-Ausrichtung, bevor Sie angeschlossene Geräte mit Strom versorgen.

Empfehlungen

Verwenden Sie den Adapter mit Kabeln und Geräten, die den USB 3.2 Gen 1-Spezifikationen entsprechen, um eine optimale Datenübertragung zu gewährleisten. Achten Sie auf Polarität und Pinbelegung bei der Verdrahtung der Klemmleiste, um Schäden an angeschlossenen Geräten zu vermeiden. Setzen Sie den Adapter keiner Feuchtigkeit oder übermäßiger mechanischer Belastung aus.
