DeLOCK USB 3.2 Gen 1 Typ-A auf PCB-Einbaustecker Schwarz

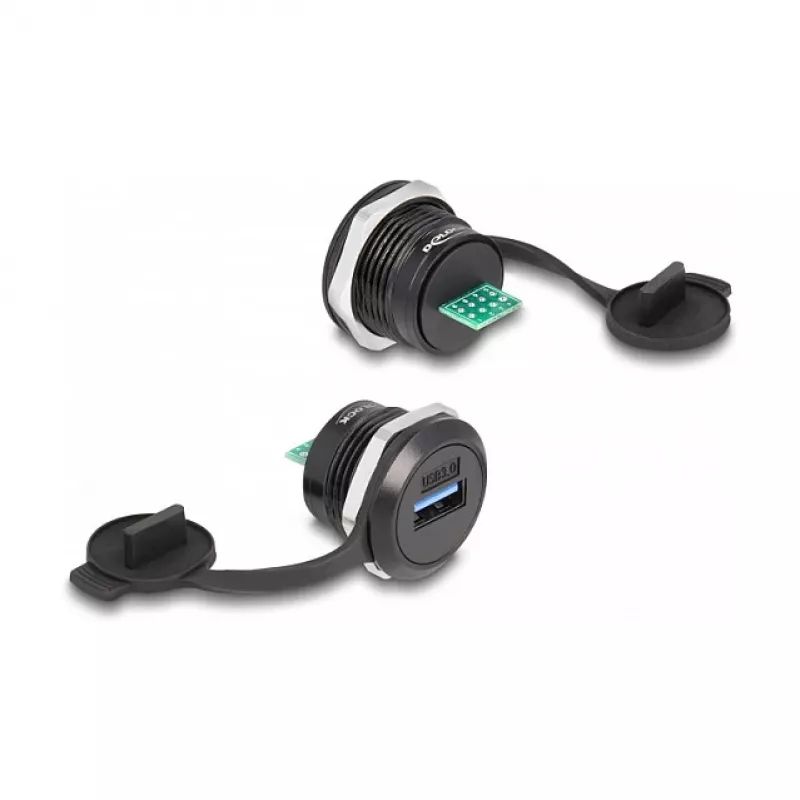

Dieser USB-Einbaustecker von Delock ist eine schwarze, kompakte Typ-A-Buchse, die für den Einbau in Schaltschränken oder Verteilerkästen konzipiert ist. Sie bietet einen SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Typ‑A-Buchsenport mit acht PCB-Lötanschlüssen zum direkten Verdrahten einzelner Adern mit offenen Kabelenden. Die Einheit ist 32 mm breit und 22,5 mm tief und enthält eine schützende Staubkappe, um den Port frei von Schmutz und Beschädigungen zu halten.

Vorteile

Der Einbaustecker unterstützt SuperSpeed-Datenübertragung nach USB 3.2 Gen 1 mit bis zu 5 Gbps und ermöglicht ein einfaches Verlöten auf einer Platine über acht spezielle Anschlüsse. Die Staubabdeckung schützt die Buchse in staubigen oder industriellen Umgebungen und gewährleistet so langfristige Einsatzbereitschaft und Schutz vor Verschmutzung und mechanischen Schäden. Das kompakte schwarze Gehäuse eignet sich für beengte Platzverhältnisse in Schaltschränken und Verteilern.

Geeignet für

• Einbau in Schaltschränken und Verteilerkästen
• Anschluss einzelner Adern mit offenen Kabelenden an Lötpunkte auf der Platine
• Industrielle oder staubige Umgebungen, die Portschutz erfordern
• Anwendungen, die einen frontplattenmontierten USB-3.2-Gen-1-Typ-A-Port benötigen

Technische Daten

• Anschluss 1: SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Typ‑A-Buchse
• Anschluss 2: 8 × PCB-Lötanschlüsse
• Produktfarbe: Schwarz
• Abmessungen: 32 mm (Breite) × 22,5 mm (Tiefe)
• Marke: DELOCK, MPN: 87821, EAN: 4043619878215

Verwendung

Montieren Sie den Einbaustecker in einen passenden Ausschnitt im Schaltschrank oder Verteilerkasten und befestigen Sie ihn gemäß der vom Gehäuse vorgesehenen Befestigungsart. Löten Sie einzelne Drahtenden entsprechend Ihrem Verdrahtungsplan an die acht Lötpads auf der Platine, unter Beachtung der korrekten Pinbelegung für USB-Typ‑A-Signale und Masse. Setzen Sie nach dem Verlöten und Befestigen des Steckers die Staubkappe auf die Buchse, wenn der Stecker nicht in Gebrauch ist, um sie vor Staub und mechanischer Beschädigung zu schützen.

Empfehlungen

Für zuverlässige Leistung löten Sie die Drähte mit geeignetem Flussmittel und den für Platinenarbeiten empfohlenen Temperaturen, überprüfen Sie die Pinbelegung und den Durchgang vor dem Einschalten angeschlossener Geräte, und lassen Sie die Staubkappe auf dem Port, wenn er nicht benutzt wird, besonders in staubigen oder industriellen Umgebungen.
