DELOCK SMB-Stecker 91786 zum Crimpen von RG-174 und RG-316 mit Schrumpfschlauch

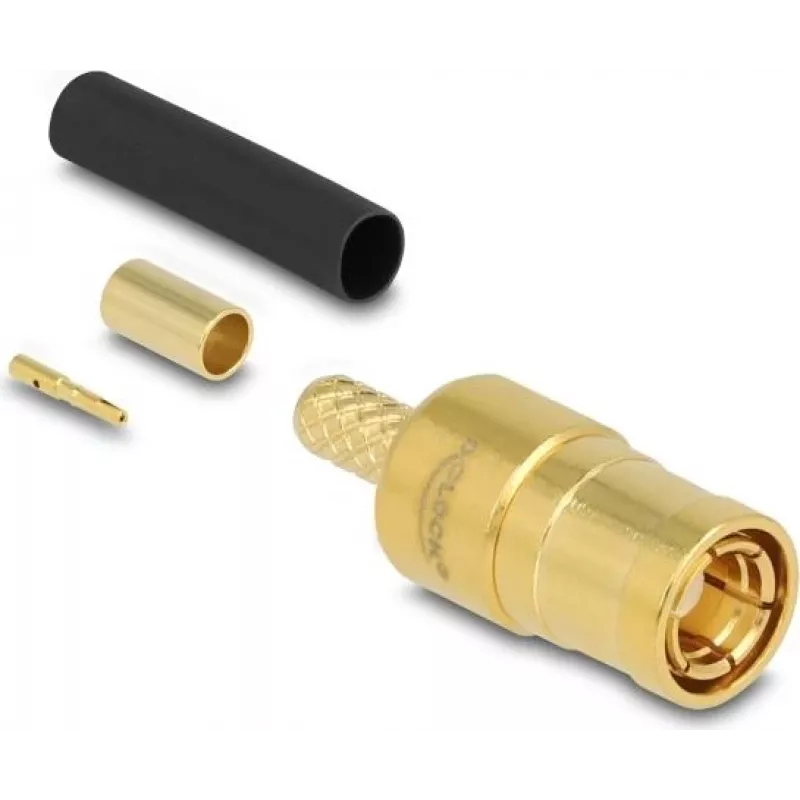

DELOCK SMB-Stecker 91786 zum Crimpen von RG-174 und RG-316 mit Schrumpfschlauch ist ein Crimp-SMB-Steckverbinder-Kit, das für den Abschluss von Koaxialkabeln mit kleinem Durchmesser entwickelt wurde. Das Kit enthält den Steckverbinderkörper, die Crimphülse und Isolationsteile mit Schrumpfschlauch, um zuverlässigen elektrischen Kontakt, mechanische Zugentlastung und feuchtigkeitsbeständige Isolierung zu gewährleisten. Es eignet sich für die Kabelkonfektionierung vor Ort, Reparaturen und kleine HF-Verbindungsinstallationen, bei denen eine kompakte SMB-Schnittstelle erforderlich ist.

Vorteile

Die Crimpausführung gewährleistet eine gleichbleibende mechanische und elektrische Verbindung ohne Löten, reduziert die Montagezeit und unterstützt wiederholbare Ergebnisse. Der im Kit enthaltene Schrumpfschlauch verbessert den Umweltschutz und sichert den Kabel-Stecker-Übergang gegen mechanische Belastung. Der kompakte SMB-Formfaktor bietet eine geringe Stellfläche für den Einsatz auf engstem Raum und gewährleistet gleichzeitig eine korrekte Impedanzanpassung für HF-Signale auf RG-174- und RG-316-Kabeln.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Dielektrikum abisolieren und den Mittelleiter gemäß den vom Steckverbinderhersteller empfohlenen Abisolierabmessungen freilegen. Schieben Sie den Schrumpfschlauch und die Crimphülse auf das Kabel, führen Sie das Kabel in den Steckverbinderkörper ein und stellen Sie sicher, dass der Mittelleiter im Kontaktstift sitzt und das Geflecht guten Kontakt mit dem Außenkontakt hat. Verpressen Sie die Hülse mit einer passenden Crimpzange für den gewählten Kabeltyp, überprüfen Sie die mechanische Haltekraft und den elektrischen Durchgang und erwärmen Sie dann den Schlauch, um ihn zu schrumpfen und die Isolierung und Zugentlastung zu sichern. Überprüfen Sie den montierten Steckverbinder auf korrekten Sitz und stellen Sie sicher, dass der zusammengebaute SMB-Stecker reibungslos mit der vorgesehenen Buchse zusammenpasst.

Empfehlungen

Verwenden Sie die korrekte Crimphülsengröße für RG-174 oder RG-316, um eine zuverlässige Verbindung zu erzielen; überprüfen Sie gegebenenfalls Durchgang und Rückflussdämpfung. Vermeiden Sie übermäßige Hitze beim Schrumpfen, um Schäden an den dielektrischen Materialien zu vermeiden. Testen Sie bei wiederholten oder kritischen HF-Installationen die montierte Verbindung mit einem geeigneten HF-Tester, um die Signalintegrität zu bestätigen.
