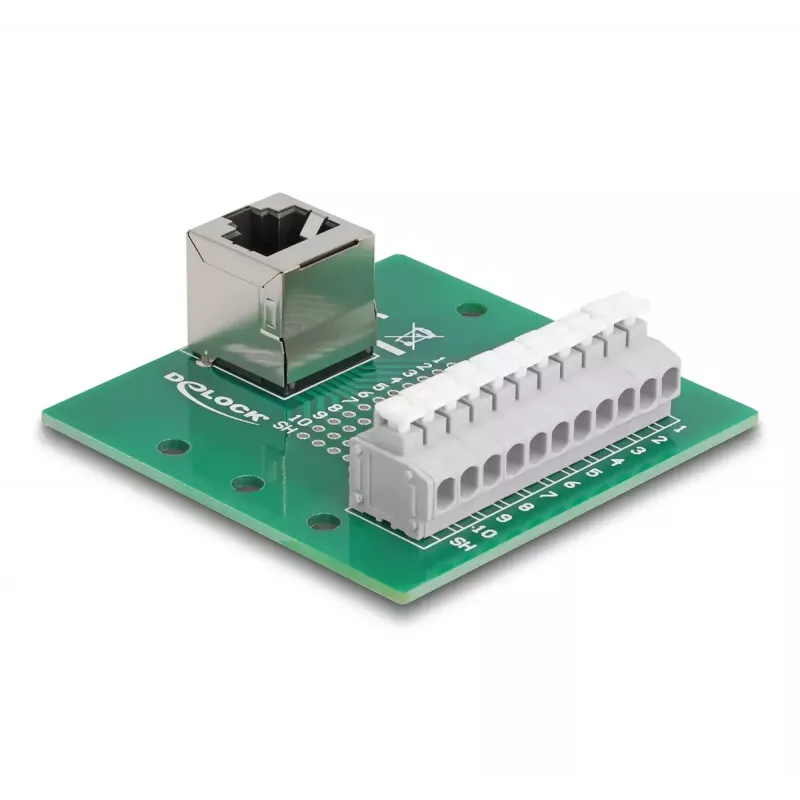

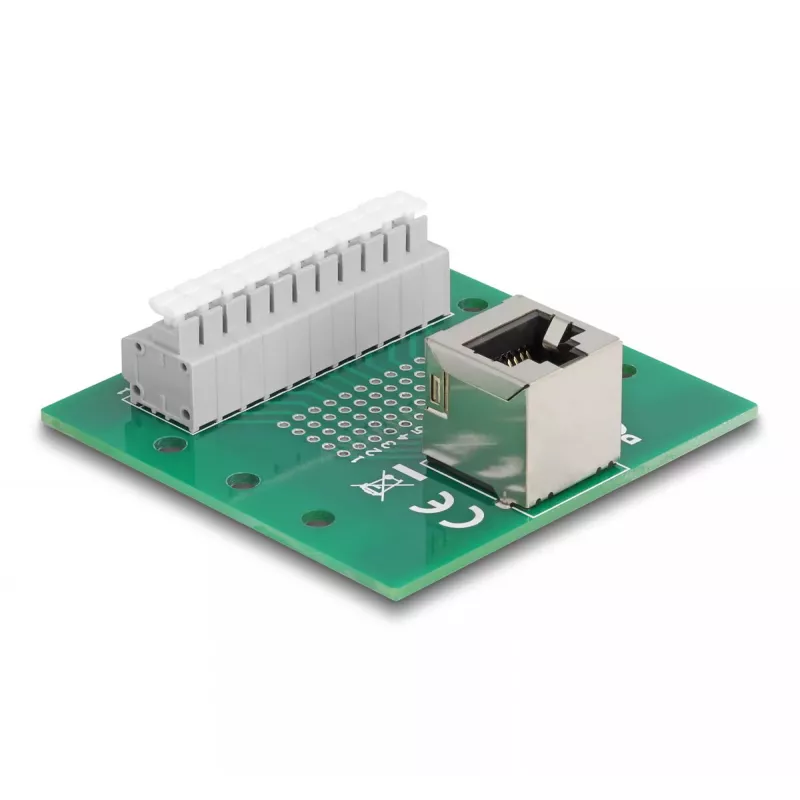

DeLOCK RJ50-Buchse auf Klemmleiste mit Druckknopf für DIN-Schiene gewinkelt

Dieser Adapter von DeLOCK ermöglicht eine einfache Verbindung zwischen RJ50-Kabeln und einer Klemmleiste mit Druckknopf, konzipiert für die Montage auf einer DIN-Schiene. Das gewinkelte Gehäuse misst 53 mm × 60 mm × 18 mm und ist für den Einsatz mit Steuer- und Messgeräten vorgesehen, bei denen Litzen mit abisolierten Enden werkzeuglos angeschlossen werden müssen.

Vorteile

Der gewinkelte RJ50-Buchsen-auf-Klemmleisten-Adapter ermöglicht den einfachen und schnellen werkzeuglosen Anschluss abisolierter Litzenenden über eine Druckknopfklemme. Clips für die DIN-Schienen-Montage sind für die Befestigung auf 15-mm- oder 35-mm-Schienen beigelegt, und die kompakten Abmessungen machen ihn für beengte Schaltschränke geeignet. Das Produkt wird von DELOCK hergestellt und ist in den Gehäusefarben Grün und Grau erhältlich.

Geeignet für

• Anschluss von RJ50-Kabeln an Klemmleisten in Steuer- und Messsystemen
• Schnelle Installation auf 15-mm- oder 35-mm-DIN-Schienen
• Umgebungen, die kompakte, gewinkelte Kabel-Interface-Adapter erfordern

Wichtige technische Daten

• Hersteller: DELOCK
• Modell / MPN: 67013
• EAN: 4043619670130
• Typ: RJ50-Buchse auf Klemmleiste mit Druckknopf, gewinkelt

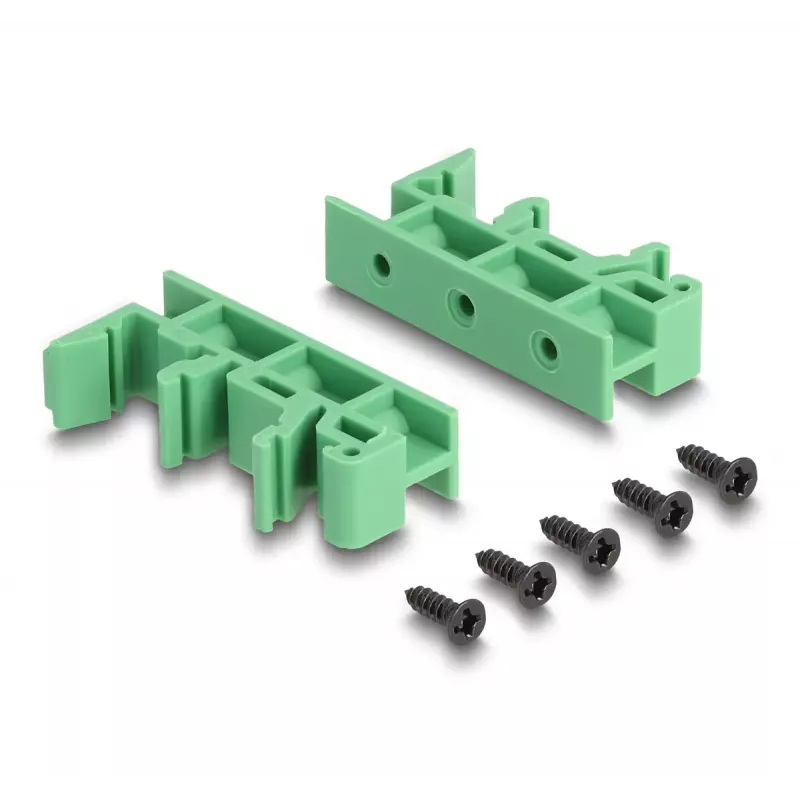

• Montage: DIN-Schiene (Clips für 15 mm und 35 mm im Lieferumfang)
• Abmessungen (B × T × H): 53 mm × 60 mm × 18 mm
• Farbe: Grün, Grau
• Herkunftsland: China

Anwendung

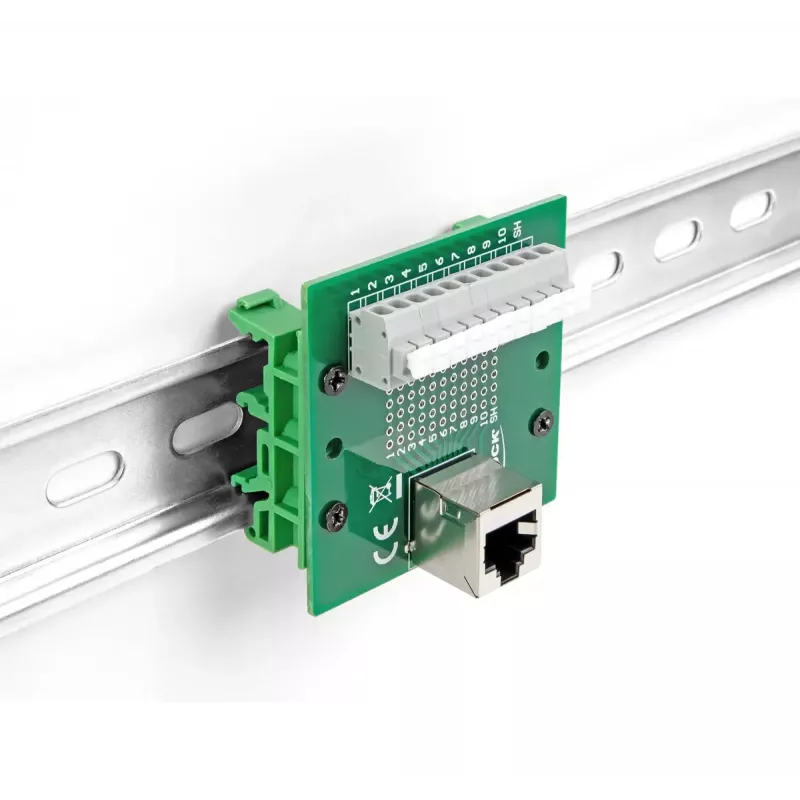

Befestigen Sie die beiliegenden Clips und montieren Sie den Adapter auf einer 15-mm- oder 35-mm-DIN-Schiene. Stecken Sie den RJ50-Stecker in die Buchse. Isolieren Sie die Enden der Litzen auf die empfohlene Länge ab, drücken Sie den Druckknopf auf der Klemmleiste, um die Klemmstelle zu öffnen, führen Sie den abisolierten Leiter ein und lassen Sie den Knopf los, um den Draht zu fixieren. Überprüfen Sie die elektrische Verbindung, bevor Sie Signale oder Spannung anlegen.

Empfehlungen

Verwenden Sie diesen Adapter in trockenen, elektrisch sicheren Umgebungen und stellen Sie sicher, dass die Drähte auf die richtige Länge abisoliert und fest geklemmt sind. Überschreiten Sie nicht die Spannungs- und Stromwerte der angeschlossenen Geräte; konsultieren Sie die Gerätespezifikationen, wenn Sie den Adapter in Steuer- oder Messsysteme integrieren.
