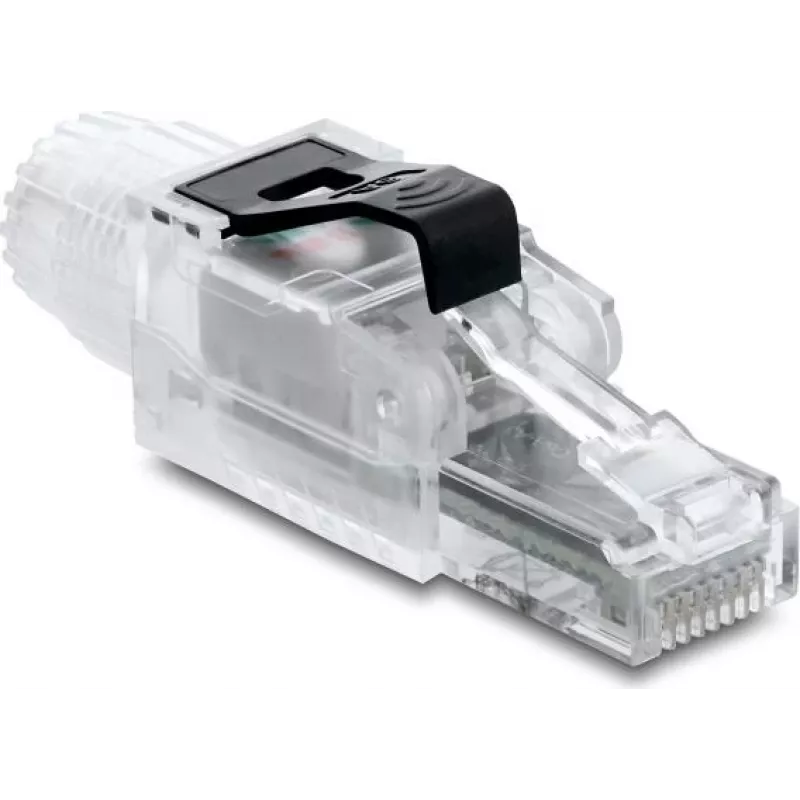

DELOCK RJ45-Stecker feldkonfektionierbar Cat.6A ungeschirmt transparent/schwarz (91127)

Der DELOCK RJ45-Stecker feldkonfektionierbar Cat.6A ungeschirmt transparent/schwarz ist ein modularer Steckverbinder, der für die Vor-Ort-Konfektionierung von ungeschirmten Twisted-Pair-Kabeln (UTP) entwickelt wurde, um die Leistungsanforderungen von Cat.6A zu erfüllen. Dieser feldkonfektionierbare Stecker ermöglicht es Netzwerkinstallateuren und Technikern, Kabel mit individueller Länge zu erstellen, Reparaturen durchzuführen oder Kabel dort zu konfektionieren, wo vorkonfektionierte Stecker nicht geeignet sind. Das transparente Gehäuse mit schwarzen Elementen bietet eine visuelle Bestätigung der Paarausrichtung, während die Cat.6A-Spezifikation Hochgeschwindigkeits-Ethernet-Netzwerke mit bis zu 10 Gbit/s unterstützt, wenn sie mit konformer Verkabelung verwendet wird.

Vorteile

Das feldkonfektionierbare Design macht werkseitig konfektionierte Stecker überflüssig und ermöglicht eine schnelle, flexible Kabelkonfektion vor Ort. Ein transparentes Gehäuse hilft, die korrekte Drahtpositionierung vor der Konfektionierung zu überprüfen, wodurch Nacharbeit reduziert wird. Der Stecker ist für ungeschirmte Twisted-Pair-Kabel ausgelegt und unterstützt die für Cat.6A-Installationen erforderlichen elektrischen und mechanischen Eigenschaften, wodurch er sich für anspruchsvolle Anwendungen mit hoher Bandbreite eignet. Seine Konstruktion ermöglicht zuverlässigen Kontakt und stabile Leistung nach ordnungsgemäßer Verpressung.

Geeignet für

Technische Spezifikationen

Verwendung

Bereiten Sie das UTP-Kabel vor, indem Sie den Außenmantel abisolieren, um die verdrillten Paare freizulegen, und entdrillen Sie jedes Paar auf die erforderliche Länge gemäß den üblichen Verdrahtungsstandards (T568A oder T568B). Ordnen Sie die Drähte nach dem gewählten Verdrahtungsschema an und führen Sie sie vollständig in die Steckerkanäle ein, bis sie das Ende des Steckverbinders erreichen. Verwenden Sie ein geeignetes Crimp- oder Konfektionierungswerkzeug, das für feldkonfektionierbare RJ45-Stecker empfohlen wird, um die Kontakte in die Leiteradern zu pressen und das Steckergehäuse zu sichern. Überprüfen Sie Durchgang und korrekte Paarung mit einem Kabeltester, bevor Sie das Kabel in einem Live-Netzwerk einsetzen.

Empfehlungen

Verwenden Sie diesen Stecker nur mit ungeschirmten Twisted-Pair-Kabeln, die den Cat.6A-Anforderungen entsprechen; stellen Sie sicher, dass die Drahtpaarausrichtung vor dem Crimpen visuell durch das transparente Gehäuse bestätigt wird. Verwenden Sie ein kompatibles Konfektionierungswerkzeug und führen Sie nach der Konfektionierung Tests auf Durchgang und Leistung durch, um einen zuverlässigen 10-Gbit/s-Betrieb sicherzustellen, wo zutreffend.
