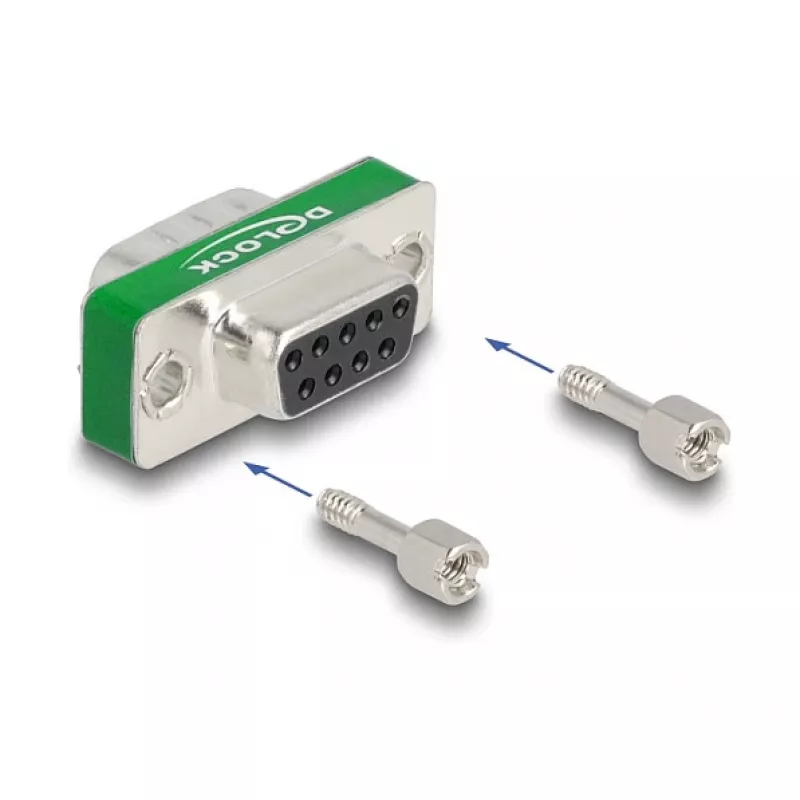

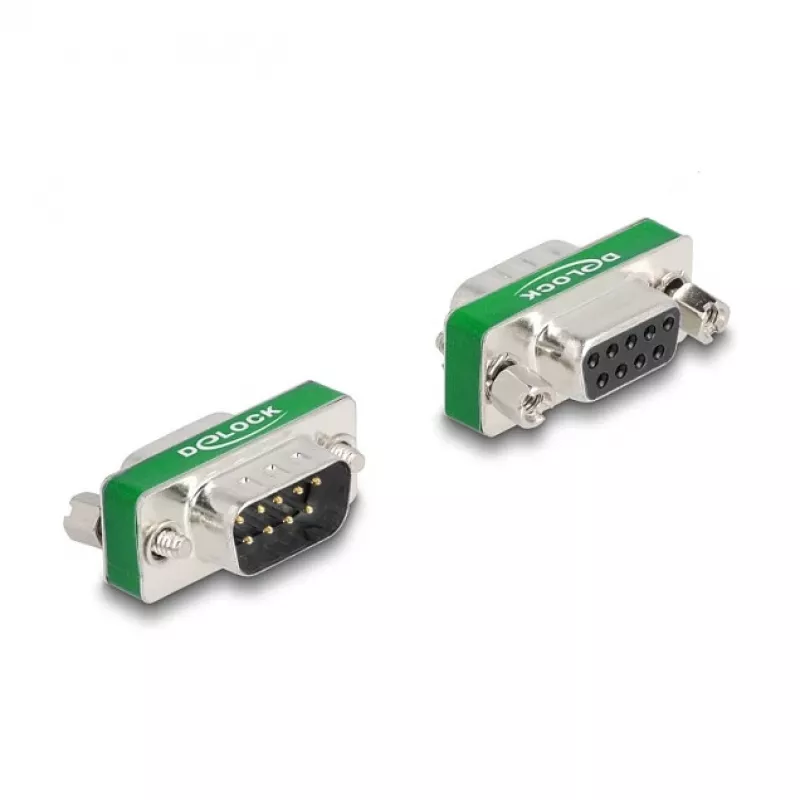

DeLOCK RF/EMI Entstörfilter D-Sub 9-polig Stecker auf Buchse vergoldet

Der DeLOCK RF/EMI Entstörfilter ist ein D-Sub-Adapter mit 9-poligem Stecker auf 9-polige Buchse und vergoldeten Kontakten. Er integriert breitbandige Tiefpassfilter zur Reduzierung von Hochfrequenz- (HF) und elektromagnetischen Störungen (EMI) und trägt zur Aufrechterhaltung einer stabilen Signalübertragung auf seriellen RS-232/RS-485-Leitungen sowie an digitalen und analogen E/A-Schnittstellen bei. Der Adapter ist in Silber ausgeführt und für den Inline-Einsatz konzipiert, wenn die Signalintegrität von D-Sub-Steckverbindungen erforderlich ist.

Vorteile

Der Adapter enthält neun integrierte Tiefpass-Breitbandfilter, die eine HF/EMI-Abschirmung für jede Signalleitung bieten und Rauschen sowie Unterbrechungen reduzieren, ohne die Form des Steckverbinders zu verändern. Vergoldete Kontakte verbessern die Kontaktzuverlässigkeit und Korrosionsbeständigkeit. Der 9-polige D-Sub-Stecker-auf-Buchse-Aufbau macht ihn kompatibel mit standardmäßigen D-Sub-9-Steckverbindern, die in der seriellen Kommunikation und bei E/A-Anwendungen verwendet werden.

Geeignet für (Aufgaben / Anwendungsfälle)

• Reduzierung von HF/EMI-Rauschen auf seriellen RS-232-Verbindungen
• Unterdrückung von Störungen auf RS-485-Verbindungen
• Schutz digitaler und analoger E/A-Schnittstellen vor Signalstörungen
• Inline-Filterung zwischen Geräten und D-Sub-Kabeln in Industrie- oder Laborumgebungen

Technische Daten

• Anschluss 1: D-Sub 9-polig (Stecker)
• Anschluss 2: D-Sub 9-polig (Buchse)
• Funktion: HF/EMI-Entstörung mit neun Tiefpass-Breitbandfiltern
• Kontakte: vergoldet
• Farbe: Silber
• Marke: DELOCK, MPN: 66476, EAN: 4043619664764

Anwendung

Verbinden Sie die Steckerseite des D-Sub-9-Adapters mit dem D-Sub-Buchsenanschluss des Sende- oder Empfangsgeräts und schließen Sie ein Standard-D-Sub-9-Kabel an die Buchsenseite des Adapters an. Stellen Sie sicher, dass die Steckverbinder fest sitzen und die Schrauben gesichert sind, um einen ordnungsgemäßen Kontakt zu gewährleisten. Die integrierten Filter arbeiten passiv, sobald der Adapter eingesetzt ist, und benötigen keine Konfiguration oder Stromversorgung.

Empfehlungen

Verwenden Sie den Adapter inline in der Nähe des Geräts oder des Kabeleingangspunkts, an dem Störungen vermutet werden. Um optimale Ergebnisse zu erzielen, platzieren Sie den Adapter nicht in der Nähe starker HF-Quellen und überprüfen Sie die Steckverbinder regelmäßig auf Korrosion oder lockere Verbindungen. Wenn eine höhere Dämpfung oder eine spezifische Frequenzfilterung erforderlich ist, sollten Sie einen dedizierten externen Filter in Betracht ziehen, der für diesen Frequenzbereich ausgelegt ist.
