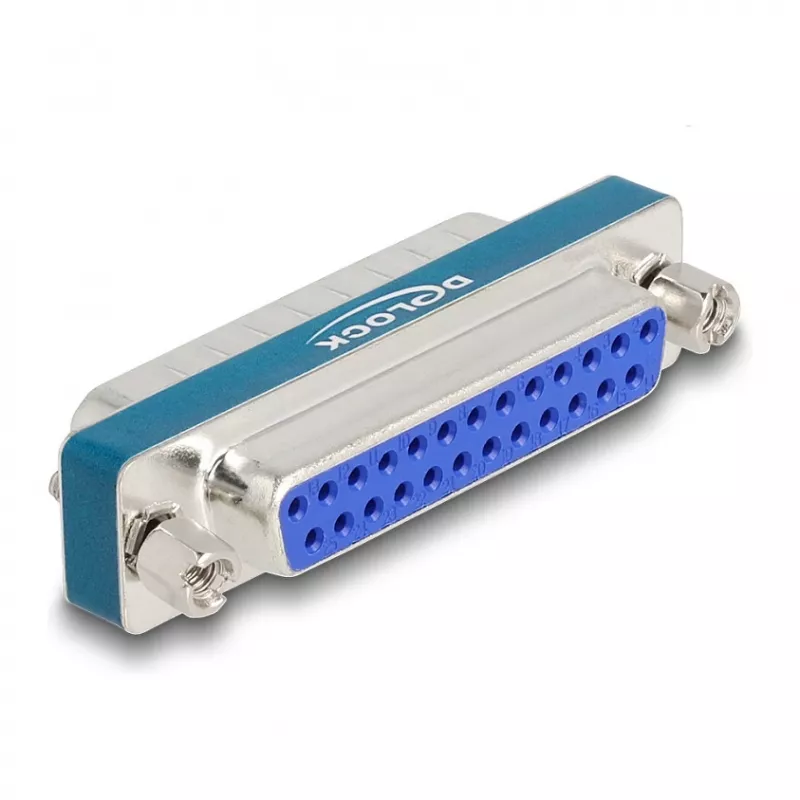

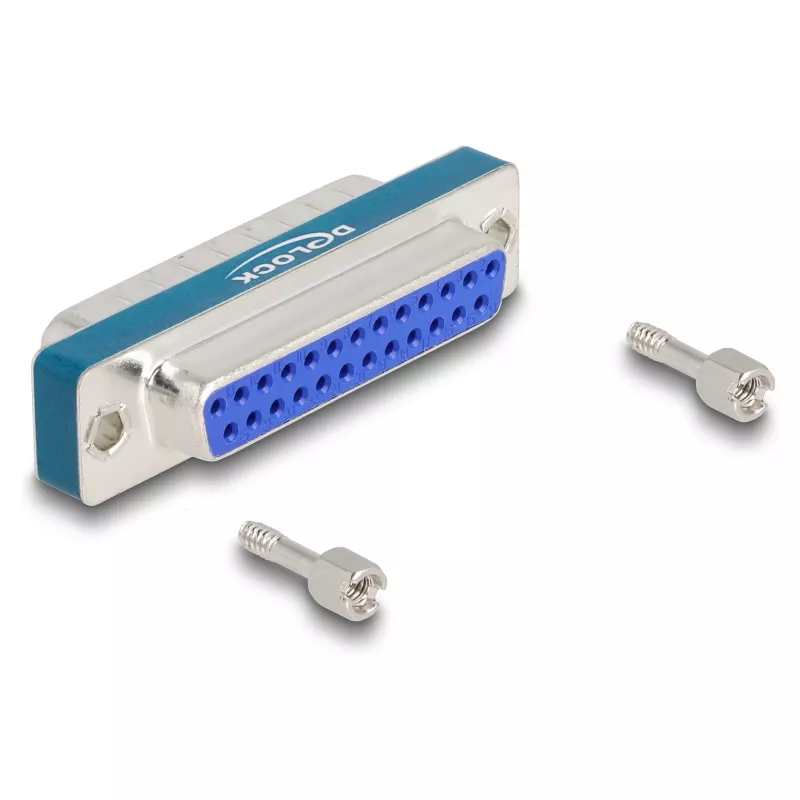

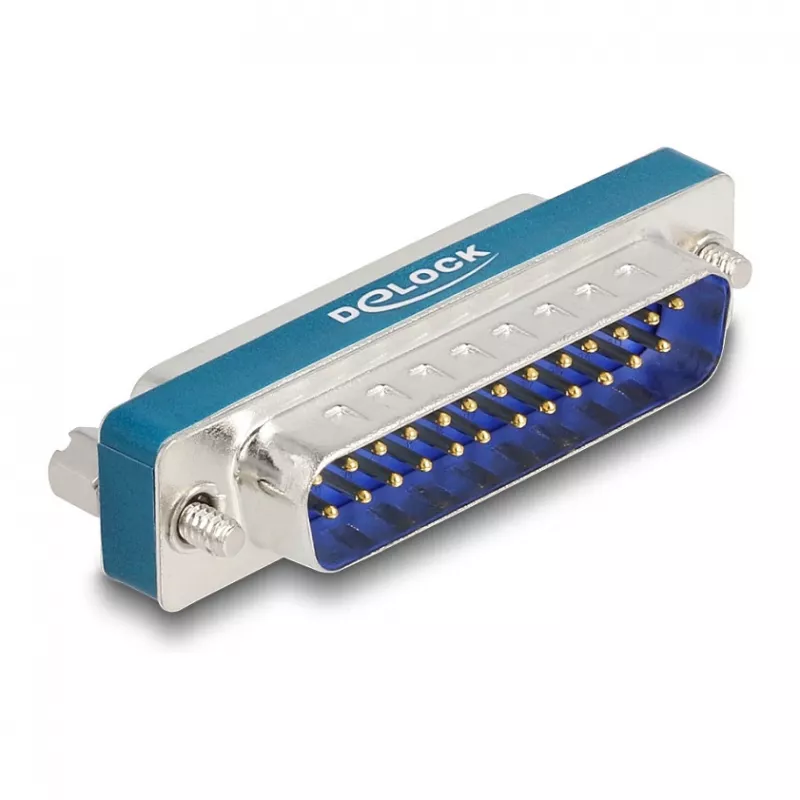

DeLOCK RF/EMI-Entstörfilter D-Sub 25-polig Stecker auf Buchse Tiefpass induktiv

Der DeLOCK RF/EMI-Entstörfilter ist ein D‑Sub-Adapter mit einer 25‑poligen Stecker- auf 25‑polige Buchse-Verbindung, der integrierte Tiefpass-Breitbandfilter zur Reduzierung von Hochfrequenz- und elektromagnetischen Störungen enthält. Er ist für den Einsatz an D‑Sub-Schnittstellen vorgesehen, um die Signalübertragung an seriellen Schnittstellen (z. B. RS‑232 und RS‑485) sowie an digitalen und analogen I/O-Leitungen zu stabilisieren. Die Steckverbinder bestehen aus Messing mit Goldbeschichtung auf den Kontaktflächen und der Adapter ist in den Farben Blau und Silber erhältlich.

Vorteile

Der Adapter enthält 25 Tiefpass-Breitbandfilter, die eine RF/EMI-Abschirmung direkt an der D‑Sub-Schnittstelle bieten und so Unterbrechungen und Signalrauschen vorbeugen. Das Inline-Design erhält die Pin-Kompatibilität bei zusätzlicher Filterung, und die beschichteten Messingkontakte verbessern die Haltbarkeit und elektrische Leitfähigkeit.

Geeignet für

• Serielle RS‑232- und RS‑485-Verbindungen
• Digitale I/O-Schnittstellen, bei denen EMI-Unterdrückung erforderlich ist
• Analoge I/O-Leitungen, die empfindlich auf HF-Rauschen reagieren
• Anwendungen, die einen 25‑poligen D‑Sub-Stecker-auf-Buchse-Adapter erfordern

Wichtige Spezifikationen

• Steckverbinder 1: D‑Sub 25-polig (Stecker)
• Steckverbinder 2: D‑Sub 25-polig (Buchse)
• Filtertyp: Tiefpass-Breitband, 25 integrierte Filter
• Verwendung: RF/EMI-Entstörung für D‑Sub-Schnittstellen
• Kontaktbeschichtung: Messing mit Goldbeschichtung auf den Kontakten
• Verfügbare Farben: Blau, Silber
• Marke: DELOCK, MPN: 66549, EAN: 4043619665495

Anwendung

Verbinden Sie die Steckerseite des 25‑poligen D‑Sub-Adapters mit der entsprechenden Buchse an Ihrem Gerät und schließen Sie die Buchsenseite an das Kabel oder den passenden Steckverbinder an. Achten Sie auf eine ordnungsgemäße mechanische Befestigung der D‑Sub-Schrauben, um einen zuverlässigen Kontakt zu gewährleisten. Die integrierten Tiefpassfilter arbeiten passiv und benötigen keine Konfiguration oder Stromversorgung; sie funktionieren, sobald der Adapter in den Signalpfad eingebaut ist.

Empfehlungen

Verwenden Sie diesen Adapter, wenn die Stabilität von D‑Sub-Signalen wichtig ist und RF/EMI-Störungen vorhanden sind oder vermutet werden. Überprüfen Sie vor der Installation die Pinbelegung auf Kompatibilität und setzen Sie den Adapter keinen übermäßigen mechanischen Belastungen oder korrosiven Umgebungen aus, um die Kontaktintegrität zu erhalten.
