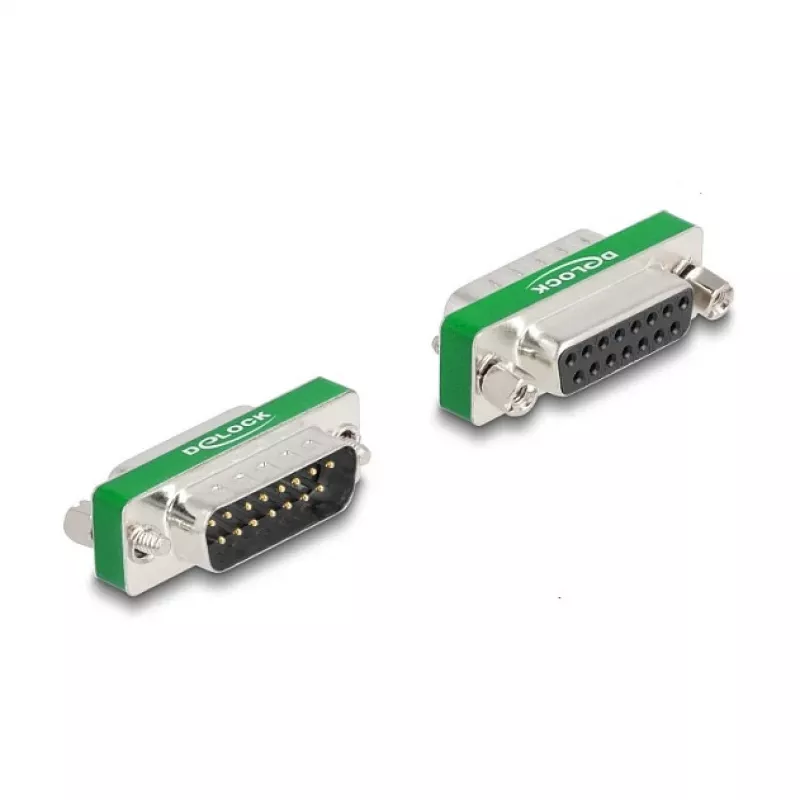

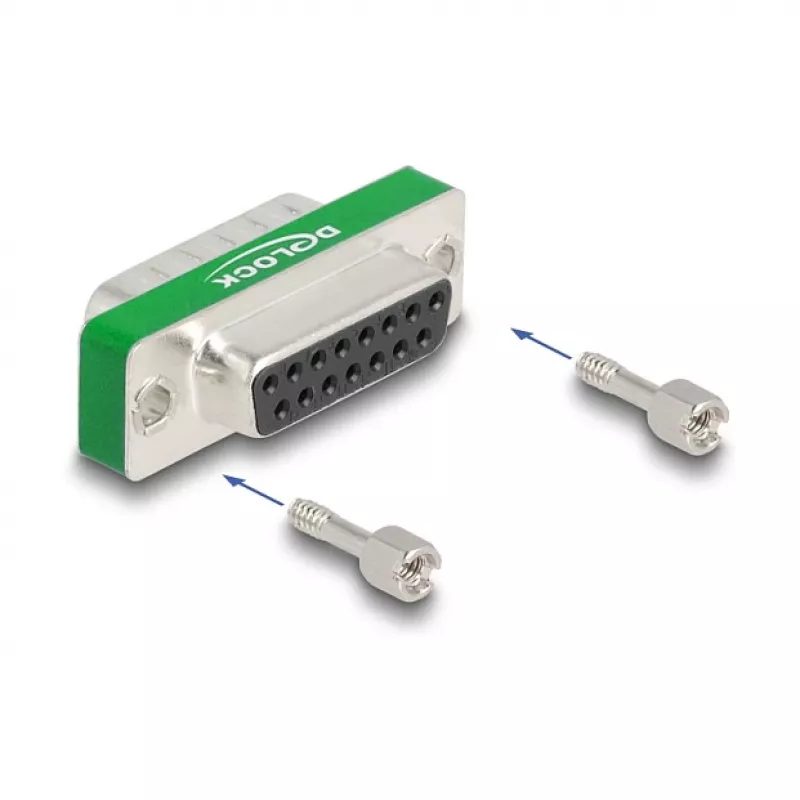

DeLOCK RF/EMI-Entstörfilter D-Sub 15 Pin Stecker auf Buchse Tiefpassfilter kapazitiv

Der DeLOCK RF/EMI-Entstörfilter ist ein D-Sub 15 Pin Stecker-auf-Buchse-Adapter mit integrierten Tiefpass-Breitbandfiltern. Er dient zur Reduzierung von HF- und EMV-Störungen an D-Sub-Schnittstellen und eignet sich für serielle RS-232/RS-485-Verbindungen sowie digitale und analoge E/A-Schnittstellen. Der Adapter verfügt über vergoldete Kontakte und ein silberfarbenes Gehäuse.

Vorteile

Der Adapter enthält 15 Tiefpass-Breitbandfilter, die kapazitive Filterung bieten, um hochfrequentes Rauschen zu minimieren und Signalunterbrechungen zu verhindern. Sein D-Sub 15 Pin Stecker-auf-Buchse-Formfaktor und die vergoldeten Kontakte sorgen für zuverlässigen elektrischen Kontakt und eine einfache Inline-Verwendung zwischen D-Sub-Steckverbindern.

Geeignet für

• Reduzierung von HF-/EMV-Rauschen auf seriellen RS-232-Schnittstellen
• Reduzierung von HF-/EMV-Rauschen auf RS-485-Verbindungen
• Schutz digitaler und analoger E/A-Signalleitungen
• Inline-Filterung zwischen D-Sub 15 Pin Geräten

Wichtige Spezifikationen

• Anschluss 1: D-Sub 15 Pin (Stecker)
• Anschluss 2: D-Sub 15 Pin (Buchse)
• Filtertyp: 15 Tiefpass-Breitbandfilter (kapazitiv)
• Kontaktbeschichtung: vergoldete Kontakte
• Farbe: Silber
• Marke: DELOCK
• MPN: 66478
• EAN: 4043619664788

Anwendung

Verbinden Sie das Stecker-Ende des D-Sub 15 Pin mit der entsprechenden D-Sub-Buchse am Quellgerät und stecken Sie die Buchsenseite des Adapters auf das Zielgerät oder -kabel. Verwenden Sie den Adapter inline zwischen zwei D-Sub 15 Pin Steckverbindern, wenn HF-/EMV-Entstörung erforderlich ist. Achten Sie darauf, dass die Anschlüsse ausgerichtet und gesichert sind, um einen ordnungsgemäßen Kontakt zu gewährleisten.

Empfehlungen

Installieren Sie den Filter möglichst nah an der Schaltung oder Schnittstelle, die entstört werden soll, um eine optimale Reduzierung von Hochfrequenzstörungen zu erreichen. Vermeiden Sie übermäßige mechanische Belastung oder Feuchtigkeit, um die Kontaktqualität und Filterleistung zu erhalten.
