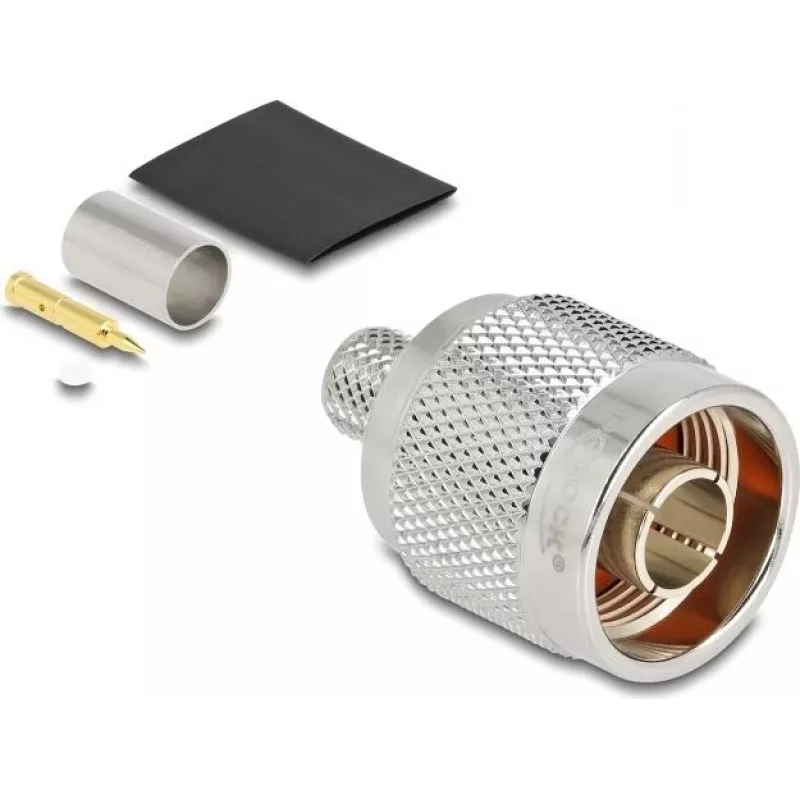

DELOCK N-Steckverbinder zum Crimpen für LMR300 mit Schrumpfschlauch

Der DELOCK N-Steckverbinder zum Crimpen für LMR300 mit Schrumpfschlauch ist ein koaxialer N-Steckverbinder, der für zuverlässige HF- und Antennenverbindungen mit LMR300-Koaxialkabeln vorgesehen ist. Der Steckverbinder wird auf das Kabel gecrimpt und mit einem Schrumpfschlauch geliefert, um die Isolierung zu verbessern und eine Zugentlastung am Kabelende zu gewährleisten. Er eignet sich für Installationen, die eine robuste, verlustarme Verbindung und gute mechanische Stabilität erfordern.

Vorteile

Der Steckverbinder bietet einen konstanten elektrischen Kontakt und eine geringe Einfügedämpfung, wenn er ordnungsgemäß an einem LMR300-Kabel gecrimpt wird. Der mitgelieferte Schrumpfschlauch verbessert den Umgebungsschutz und hilft, das Eindringen von Feuchtigkeit zu verhindern, während er zusätzliche mechanische Verstärkung bietet. Der N-Steckverbinder wird in HF-Systemen weit verbreitet eingesetzt und unterstützt eine stabile Leistung über gängige Frequenzbereiche für Antennen- und HF-Geräte.

Geeignet für

Wichtige Spezifikationen

Verwendung

Bereiten Sie das LMR300-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum gemäß den vom Steckverbinder geforderten Maßen abisolieren. Schieben Sie den mitgelieferten Schrumpfschlauch vor dem Zusammenbau auf das Kabel. Führen Sie den Mittelleiter des Kabels in den Steckerstift ein und positionieren Sie das Geflecht über dem Steckerkörper. Crimpen Sie dann den Kontakt und die Hülse gemäß der empfohlenen Crimpzangengröße für LMR300. Schieben Sie nach dem Crimpen den Schrumpfschlauch über die Verbindung und erhitzen Sie ihn, um ihn zu schrumpfen, sodass ein fester Sitz entsteht, der Isolierung und Zugentlastung bietet.

Empfehlungen

Verwenden Sie das richtige Crimpwerkzeug und die für LMR300 kalibrierte Matrize, um eine zuverlässige elektrische und mechanische Verbindung sicherzustellen. Bestätigen Sie die Abmessungen und Abisolierlängen gemäß den Montageanweisungen des Steckverbinders und bringen Sie den Schrumpfschlauch gleichmäßig an, um Lücken zu vermeiden. Bei Außeninstallationen sollten Sie eine zusätzliche Abdichtung oder Wetterschutz der Steckverbindung in Betracht ziehen, um das Eindringen von Feuchtigkeit weiter zu reduzieren.
