DeLOCK M8-Steckverbinder A-kodiert 4-polig Buchse Schraubanschluss 60532

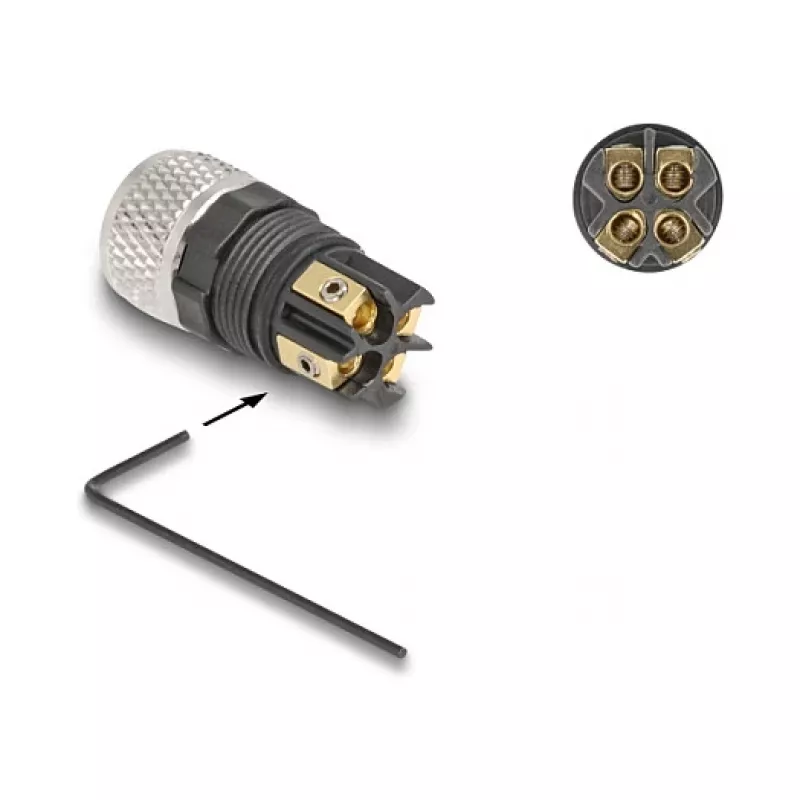

Der DeLOCK M8-Steckverbinder A-kodiert 4-polig Buchse Schraubanschluss (Modell 60532) ist ein kompakter Metallsteckverbinder, der dazu dient, ein Kabel mit einer M8-A-kodierten Buchse über Schraubklemmen zu verbinden. Sein robustes Metallgehäuse und die kompakten Abmessungen (42 mm Breite, 12,1 mm Tiefe) bieten eine zuverlässige Schnittstelle für industrielle und Automatisierungsverkabelungen, bei denen eine sichere, geschraubte Kabelverbindung erforderlich ist.

Vorteile

Die Metallkonstruktion bietet eine verbesserte Haltbarkeit und mechanischen Schutz im Vergleich zu Kunststoffgehäusen. Der Schraubklemmanschluss ermöglicht einen zuverlässigen geklemmten Kabelkontakt ohne die Notwendigkeit von Aderendhülsen, und das A-kodierte 4-polige M8-Format entspricht gängigen industriellen Verbindungsstandards. Die kompakte Größe des Steckverbinders und die standardisierte Pinbelegung vereinfachen die Installation in beengten Schaltschränken und Maschinen.

Geeignet für

• Maschinensteuerung und industrielle Automatisierungsverkabelung
• Sensoren und Aktoren mit M8-A-kodierten Schnittstellen
• Schaltschrank- und Feldanschlüsse, die einen Schraubklemm-Kabelanschluss erfordern

Technische Daten

• Hersteller: DELOCK
• Modell / MPN: 60532
• EAN: 4043619605323
• Steckverbindertyp: M8 A-kodiert, 4-polig, Buchse
• Anschluss: Schraubklemme
• GehäVerwendung: Metall
• Abmessungen: 42 mm (Breite) × 12,1 mm (Tiefe)
• Farbe: Schwarz, Silber

Verwendung

Isolieren Sie die Kabelleiter auf die für die Schraubklemmen geeignete Länge ab, führen Sie jeden Leiter in die entsprechende Klemme ein und ziehen Sie die Schrauben fest, um die Verbindung zu sichern. Richten Sie den Steckverbinder auf den passenden M8-A-kodierten Stecker aus und stecken Sie ihn bis zum vollständigen Einrasten ein. Stellen Sie die korrekte Pinbelegung sicher und ziehen Sie alle Schrauben mit dem vom Hersteller empfohlenen Drehmoment an, um einen zuverlässigen elektrischen Kontakt zu gewährleisten.

Empfehlungen

Verwenden Sie einen geeigneten Leitungsquerschnitt und, falls zutreffend, für Schraubklemmen empfohlene Aderendhülsen, um eine langfristige Kontaktsicherheit zu gewährleisten. Überprüfen und ziehen Sie die Klemmschrauben nach der ersten Inbetriebnahme nach und befolgen Sie die allgemeinen Sicherheits- und Verdrahtungsvorschriften für Industrieumgebungen.
