DeLOCK M12-Steckverbinder A-kodiert 4-polig Buchse 90° abgewinkelt Metall

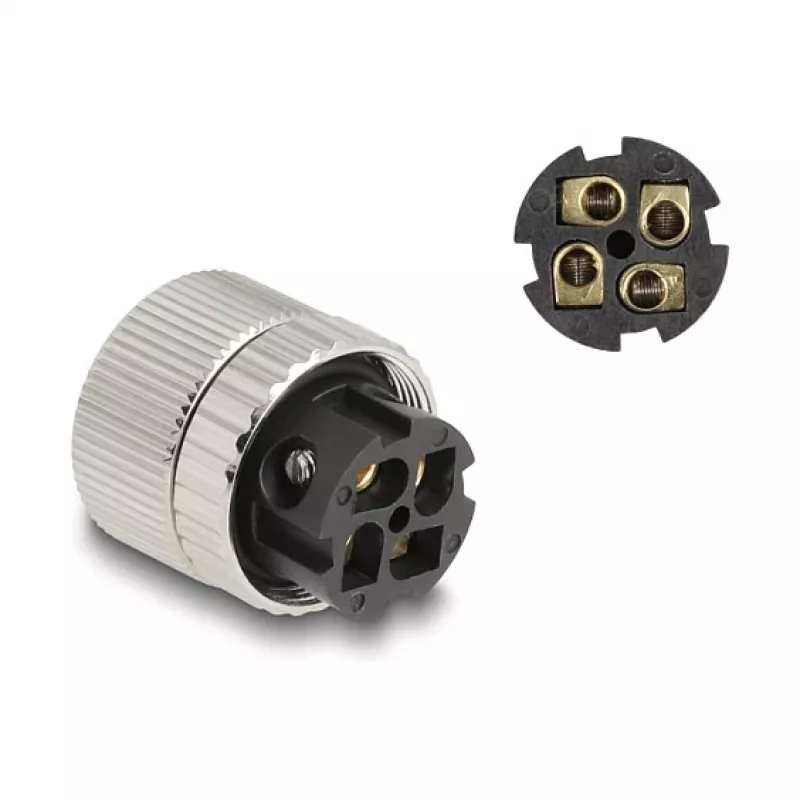

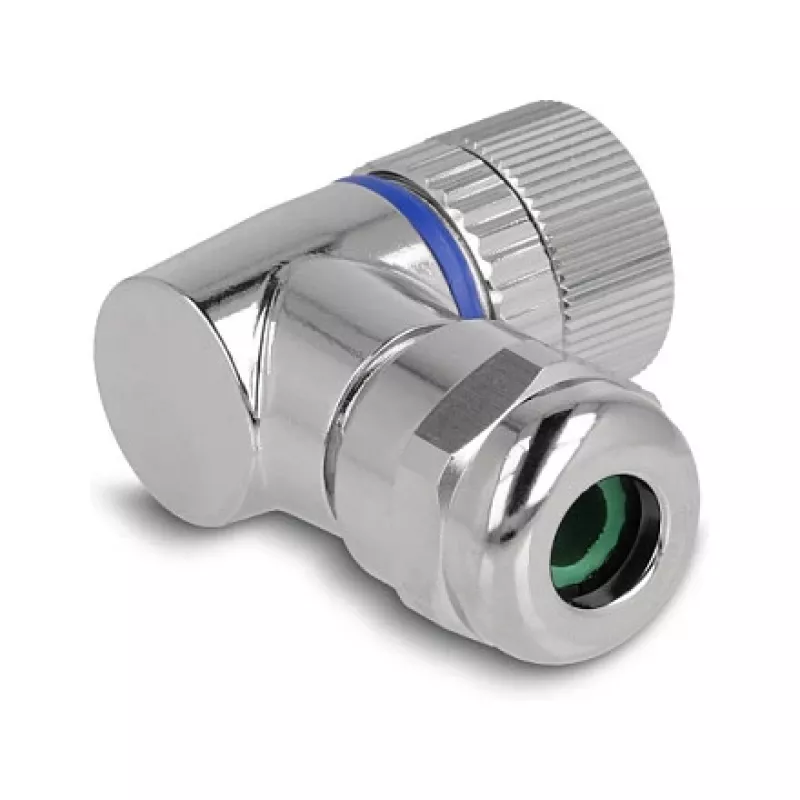

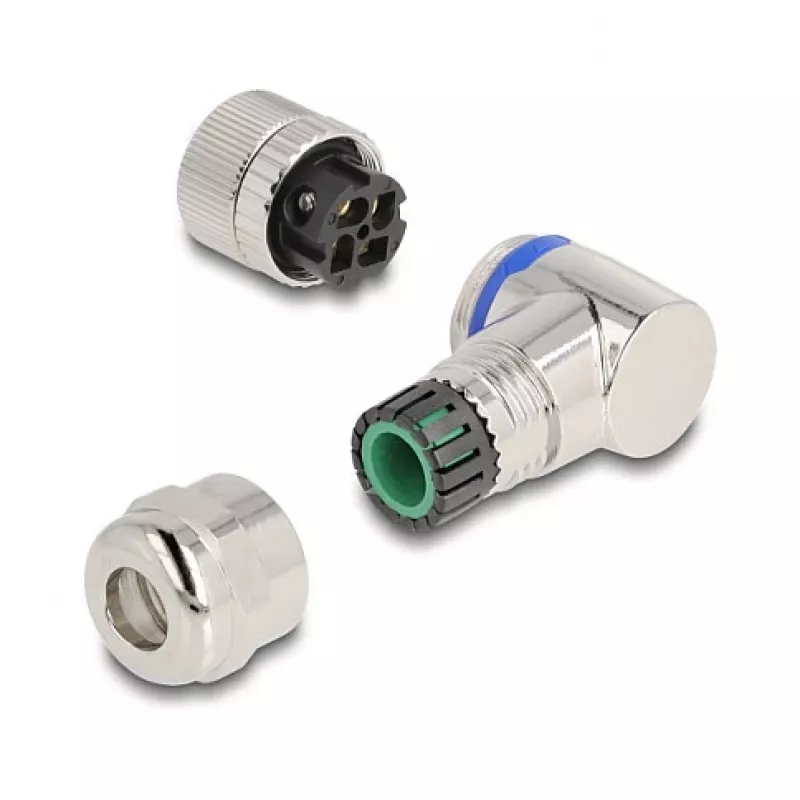

Der DeLOCK M12-Steckverbinder A-kodiert 4-polig Buchse 90° abgewinkelt Metall ist für den Anschluss eines Kabels über eine Schraubklemme an eine M12-Schnittstelle konzipiert und eignet sich für Maschinensteuerungs- und Automatisierungsanwendungen. Das kompakte, 90° abgewinkelte Metallgehäuse reduziert den erforderlichen Installationsraum und bietet gleichzeitig eine zuverlässige Verbindung für industrielle Umgebungen. Abmessungen: 44 mm Breite, 35 mm Tiefe, 20,2 mm Höhe.

Vorteile

Die Metallkonstruktion bietet mechanische Langlebigkeit und Abschirmung gegen elektromagnetische Störungen. Die A-kodierte 4-polige M12-Schnittstelle gewährleistet Kompatibilität mit Standardsensoren und -aktoren. Der Schraubklemmenanschluss vereinfacht die Verdrahtung ohne spezielle Crimpwerkzeuge. Das 90° abgewinkelte Design ermöglicht platzsparende Montage in beengten Schaltschränken oder Geräten.

Geeignet für

• Maschinensteuerungssysteme
• Industrielle Automatisierungsgeräte
• Sensor- und Aktorverbindungen
• Schaltschrankinstallationen mit begrenzter Tiefe

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 60565
• EAN: 4043619605651
• Steckverbindertyp: M12 A-kodiert, 4-polig, Buchse
• Ausrichtung: 90° abgewinkelt
• Gehäusematerial: Metall
• Anschluss: Schraubklemme
• Abmessungen: 44 mm (B) x 35 mm (T) x 20,2 mm (H)

Verwendung

Bereiten Sie das Kabel vor, indem Sie die Leiterisolierung auf die für die Schraubklemmen erforderliche Länge abisolieren. Führen Sie jeden Leiter entsprechend dem Schaltplan des angeschlossenen Geräts in die zugehörige Schraubklemme ein und ziehen Sie die Schrauben fest an. Richten Sie den M12-Buchsenstecker auf den passenden Stecker aus und schieben Sie ihn bis zum vollständigen Einrasten auf. Bei 90°-Installationen richten Sie den Steckverbinder so aus, dass das abgewinkelte Gehäuse in den verfügbaren Raum passt, und überprüfen Sie den mechanischen Freiraum vor der endgültigen Befestigung.

Empfehlungen

Verwenden Sie geeignete Drehmomentwerte für die Schraubklemmen und ziehen Sie die M12-Kupplung gemäß den Herstellerspezifikationen fest. Wählen Sie Kabel mit geeigneter Isolierung und Leitergröße für die Anwendungsumgebung. Erwägen Sie bei Installationen, die Vibrationen oder Feuchtigkeit ausgesetzt sind, zusätzliche Zugentlastungs- und Dichtungsmaßnahmen.
