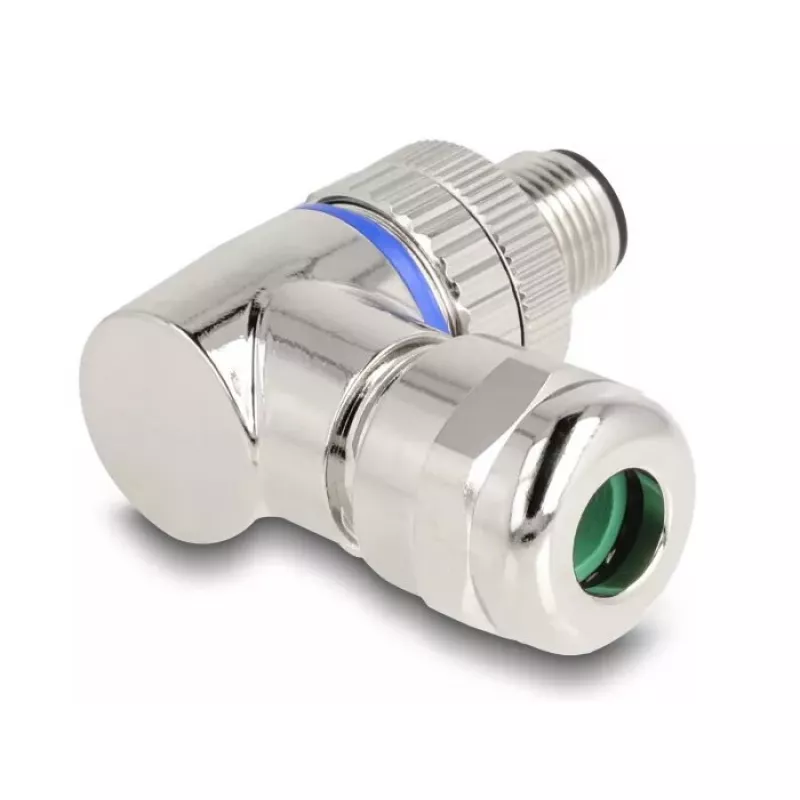

DeLOCK M12 Steckverbinder A-kodiert 3-polig Stecker 90° gewinkelt Metall

Der DeLOCK M12 Steckverbinder A-kodiert 3-polig Stecker 90° gewinkelt Metall ist ein kompakter Steckverbinder zur Herstellung einer Schraubklemmen-Kabelverbindung mit einer M12-Schnittstelle. Er eignet sich für den Einsatz in der Maschinensteuerung und Automatisierung, wo eine zuverlässige M12-Verbindung erforderlich ist. Das Metallgehäuse und die A-kodierte 3-polige Konfiguration bieten eine zuverlässige Kupferkontakt-Schnittstelle für Signal- oder Steuerungsverkabelung.

Vorteile

Das 90°-gewinkelte Metallgehäuse reduziert die Zugbelastung der Kabel in beengten Räumen und verbessert die Installationsflexibilität. Die Schraubklemmen-Montage ermöglicht einen einfachen Feldanschluss ohne spezielle Crimpwerkzeuge. Die kompakten Abmessungen (44 mm × 41,3 mm × 20 mm) und die langlebige Metallkonstruktion gewährleisten eine stabile mechanische Verbindung und eine höhere Lebensdauer im Vergleich zu Kunststoffgehäusen.

Geeignet für

• Verkabelung von Maschinensteuerungen
• Industrielle Automatisierungssignale
• Sensor- und Aktorverbindungen mit M12 A-kodierten Schnittstellen

Technische Daten

• Steckverbindertyp: M12 A-kodiert, 3-polig, Stecker
• Ausrichtung: 90° gewinkelt

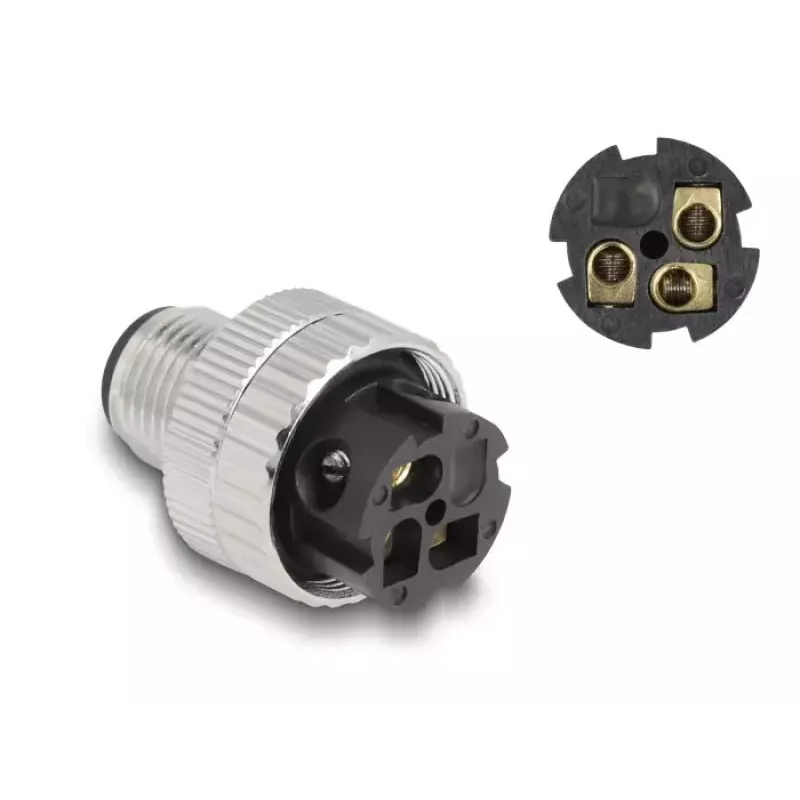

• Montage: Schraubklemme
• Gehäusematerial: Metall
• Abmessungen: 44 mm (B) × 41,3 mm (T) × 20 mm (H)
• Farbe: Schwarz, Silber
• Marke: DELOCK
• MPN: 60539
• EAN: 4043619605392

Verwendung

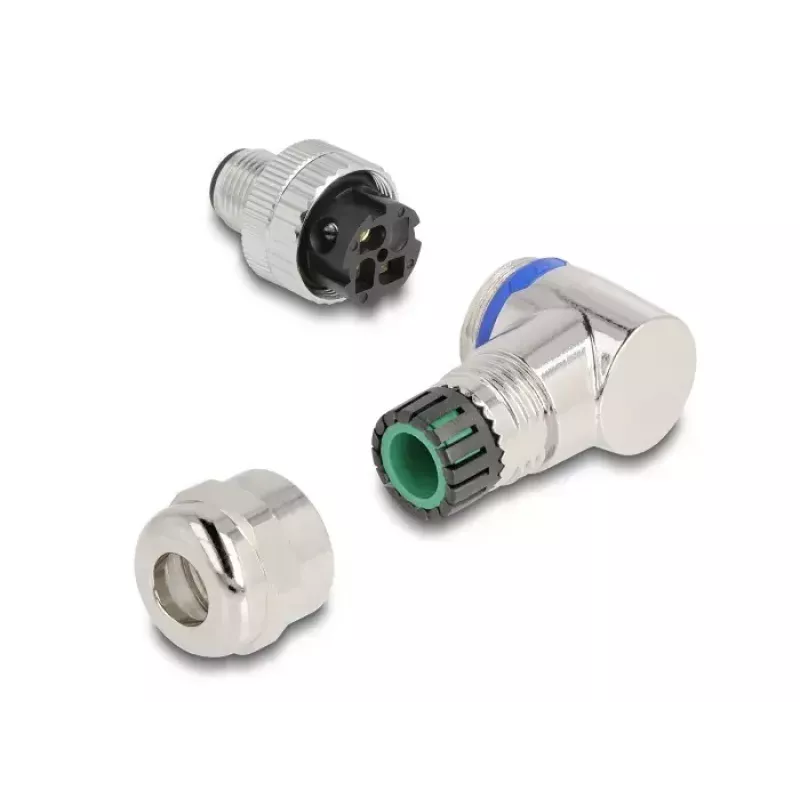

Bereiten Sie das Kabel vor, indem Sie die Leiterenden auf die für die Schraubklemmen empfohlene Länge abisolieren. Führen Sie jeden Leiter in die entsprechende Klemme ein und befestigen Sie ihn mit den Klemmschrauben. Richten Sie den M12-Stecker auf die passende Buchse aus und ziehen Sie ihn gemäß den Anweisungen des Geräteherstellers fest, um einen ordnungsgemäßen Kontakt und eine Abdichtung zu gewährleisten. Verlegen Sie das Kabel so, dass übermäßige Biegungen an der 90°-Verbindung vermieden werden.

Empfehlungen

Überprüfen Sie für einen zuverlässigen Betrieb die Pinbelegung und ziehen Sie die Klemmschrauben mit dem angegebenen Drehmoment an. Verwenden Sie einen geeigneten Kabelquerschnitt für den Strom- und Signaltyp und vermeiden Sie den Einsatz in korrosiven Umgebungen, sofern keine zusätzlichen Schutzmaßnahmen getroffen werden.
