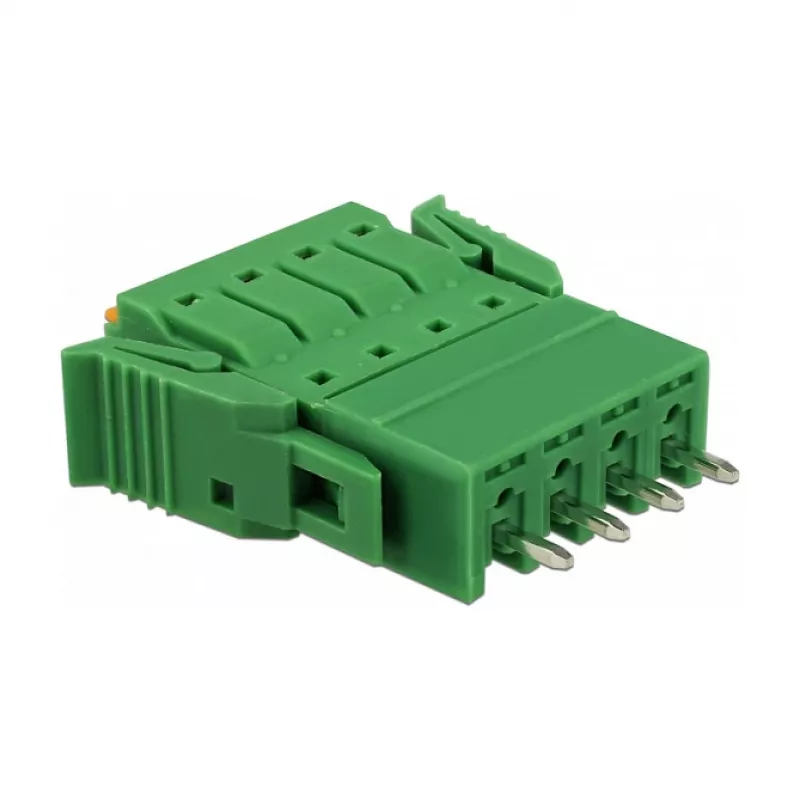

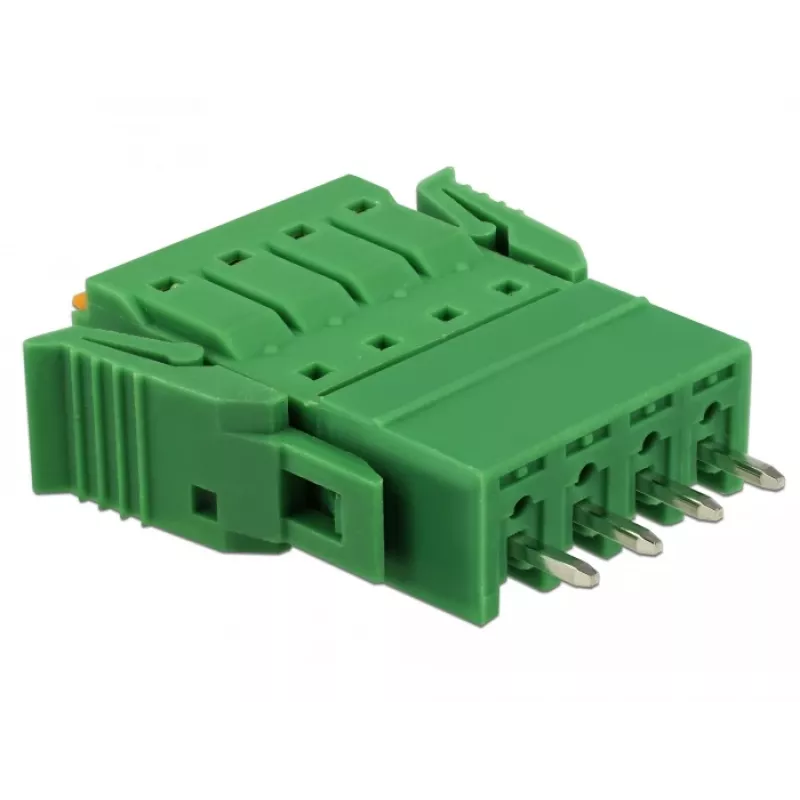

Delock Klemmenblock-Set für Platine 4-polig 3,81 mm Rastermaß vertikal (65970)

Beim Prototyping oder Reparieren von Elektronik kann das Anschließen von Drähten an eine Leiterplatte unübersichtlich und unzuverlässig sein. Dieses Delock Klemmenblock-Set bietet einen sicheren, schraubbaren Anschlusspunkt für Ihre Platine und ermöglicht eine saubere und wiederholbare Drahtbefestigung.

Für wen ist es geeignet

Elektronikbastler, Techniker und Ingenieure, die eine zuverlässige Möglichkeit benötigen, Drähte ohne Löten an eine Platine anzuschließen. Ideal für Entwicklungsboards, industrielle Steuerungen und individuelle Projekte.

Hauptmerkmale

• 4-poliger Klemmenblock mit 3,81 mm Rastermaß, vertikale Ausrichtung für einfachen Zugang.
• Schraubklemmenanschluss akzeptiert starre oder flexible Drähte von 28 bis 16 AWG (0,08–1,5 mm²).
• Nennstrom 8 A und Nennspannung 300 V, geeignet für Niederspannungs- und Signal-Anwendungen.
• Langlebiger PA66-Isolator mit UL94V-0-Brandschutzklasse und Messingkontakten.
• Set enthält 10 einzelne Blöcke, genug für mehrere Platinen oder Ersatzteile.

Spezifikationen

• Produkttyp: Klemmenblock
• Montageart: PCB-Durchsteckmontage
• Anzahl der Positionen: 4
• Rastermaß: 3,81 mm
• Ausrichtung: Vertikal
• Anschlussmethode: Schraubklemme
• Nennstrom: 8 A
• Nennspannung: 300 V
• Drahtquerschnitt: 28 - 16 AWG
• Drahtquerschnitt: 0,08 - 1,5 mm²
• Schraubengröße: M2
• Drehmoment: 0,2 Nm
• Isoliermaterial: PA66
• Kontaktmaterial: Messing
• Betriebstemperatur: -40 °C bis 105 °C
• Farbe: Grün
• Brandschutzklasse: UL94V-0
• Anzahl der Teile im Set: 10
• Abmessungen pro Block (L x B x H): 15,24 x 7,50 x 10,00 mm
• Abisolierlänge: 5-6 mm

Tipps

Verwenden Sie einen kleinen Flachkopfschraubendreher, um die Schrauben mit dem empfohlenen Drehmoment von 0,2 Nm anzuziehen. Isolieren Sie den Draht auf 5-6 mm ab, um eine zuverlässige Verbindung herzustellen. Diese Blöcke können bei Bedarf auseinandergeschnitten werden, wenn weniger Pole benötigt werden.
